SP-SMC短信中心介绍

2004/04/20

1.简介

　　SP-SMC是我公司在SF640七号信令接入设备基础上开发的GSM网短信中心。其特点为：
·容量大。单信令点支持16个SS7 Link。多框配合使用，可支持8个虚拟信令点，支持128个SS7 Link。单条Link支持0.8 Erl信令数据，支持10条/秒的短消息收发。
·成本低。SP-SMC采用IA32 Server，Window2000操作系统，MS SQL Server数据库，软硬件平台均为业界通用、性价比高。这保证了SP-SMC在保证性能的前提下能以比较低的价格供应市场。
·可维护性好。SP-SMC具有中文全图形化维护界面。操作简单明了，维护人员经过简单的培训既可掌握。

2. 系统结构

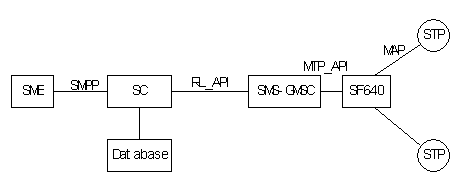

2.1. 网络结构图

　　SME：Short Message Entity，短消息实体。接收、发送短消息，以实现某服务的功能实体。一般来说，SP(Service Provider)都可以被视为一个SME。

　　SC：Service Center，服务中心。存储、转发、路由短消息。SC还管理了用户权限，并产生发送详单。

　　SMS-GMSC：Gateway MSC For Short Message Service。短消息业务移动交换机网关。处理MAP协议中短消息相关部分。可以连接多台SF640七号信令接入设备。SC与SMS-GMSC间通过RL_API进行交互。

　　SF640：七号信令接入设备。每台可以支持16个SS7 Link，外部带有100M以太网口，SMS-GMSC通过以太网口、SF_API协议访问SF640。

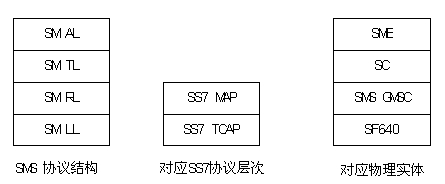

2.2. 协议结构

　　SM AL：Short Message Application Layer。短消息应用层。这一层一般由SP实现，对应物理实体为SME。
　　SM TL：Short Message Transfer Layer。短消息传送层。由SC实现。
　　SM RL：Short Message Relay Layer。短消息中继层。对应七号信令层次为MAP。由SMS GMSC实现。
　　SM LL：Short Message Lower Layer。短消息低层。对应七号信令从TCAP以下层次。由SF640实现。

3. 功能特性

　　1.MO短消息。即手机始发短消息。
　　2.MT短消息。即发送到手机的短消息。
　　3.Status Report。发送状态报告，当短消息发送到目的地时，向主叫用户发送递达报告。
　　4.Message Waiting Data/Alert SC。消息等待状态/接收可达通知。当被叫用户不可达或被叫手机内存不足时。向其归属HLR设置消息等待状态。一旦被叫可达或内存有空余，HLR向短消息中心发送通知，这时，短消息中心可以进行重试传送。
　　5.Valid Period。短消息有效期。支持绝对时间或相对时间。相对时间最长支持255周。
　　6.Reply Path。回复路径。指定Reply Path标志可以让用户回复到发送此消息的短消息中心。（此功能部分在移动终端实现，根据终端生产厂家不同，实现略有差异）。
　　7.Language & Alphabets。支持GSM 03.08标准规定的GSM 7bit Default Alphabets，UCS2 字符集。应用接口支持Ansi、GB2313、Unicode字符集到GSM7、UCS2的转换。
　　8.Concatenate SMS。超长短信。最长支持39015（255*153）单字节短信或17085（255*67）UCS2短信。
　　9.User Defined SMS & 8bit Data Coding Scheme。自定格式短信。通过自定格式短信，可以支持图片、铃声传送。
　　10.SM Route。根据被叫号码，将短消息路由到不同的SP。
　　11.Virtual SMC。虚拟短信中心号码。一套系统支持多个虚拟中心号码，可以为不同地区的网络提供服务。
　　12.详细发送清单。可输出到计费系统。
　　13.SMS GMSC支持RL_API，用户可以在此API上开发自己的应用。
　　14.SC支持SMPP v3.4接口。

4.RL_API介绍

4.1. 概述
　　RL_API是SPSMC短信中心SC到SMS GMSC接口协议。通过RL_API，可以直接访问SMS RL层的服务。RL_API提供的服务有：

1、MO SMS;
2、MT SMS;
3、Alert SC;
4、Status Report;

4.2.约定
　　下面说明中，参数类型含义如下：
·O: Octet，一个8bit长度的字节，如果标明nO，则表明是n个长度的byte序列。
·B:Bit，1 bit数据，也可能是BOOL类型。如果标明nb，则表明是n个长度的bit序列。
·S: Struct。是一个复合类型。具体结构另见详细参数定义。

下面说明中，参数必备性含义如下：
·M : Mandatory，必备参数。
·C : Conditional, 在某些条件下必备参数。
·O : Optional，可选参数。

4.3. 消息类型
　　

RL_API包含五种消息包:

消息包类型	说明
RP_MO_DATA	传送从手机到SC的短信/命令
RP_MT_DATA	传送从SC到手机的短信/状态报告
RP_ACK	确认应答
RP_ERROR	错误应答
RP_ALERT_SC	通知SC手机用户可达或内存已经可用

各消息详细参数如下：

RP_MO_DATA

参数名	类型	必备	说明
OA	S	M	Originating Address
DA	S	M	Destination Address
MTI	2b	M	Message Type Indicator
RD	B	C	Reject Duplicates
RP	B	C	Reply Path
SRR	B	M	Status Report Request
MR	O	M	Message Reference
PID	O	M	Protocol Identifier
VP	S	C	Valid Period
UD	S	C	User Data
CT	O	C	Command Type
MN	O	C	Message Number
CD	S	C	Command Data

RP_MT_DATA

参数名	类型	必备	说明
PRI	B	M	Priority Request
MMS	B	M	More Message To Send
OA	S	M	Originating Address
DA	S	M	Destination Address
MTI	2b	M	Message Type Indicator
RP	b	C	Reply Path
SRI	b	C	Status Report Indicator
PID	o	M	Protocol Identifier
SCTS	7o	M	Service Centre Time Stamp
UD	s	M	User Data
SRQ	b	C	Status Report Qualifier
MR	o	C	Message Reference
RA	s	C	Address of the Recipient of the previously submitted mo message
DT	s	C	Discharge Time
ST	o	C	Status

RP_ACK

参数名	类型	必备	说明
MTI	2b	M	Message Type Indicator
PID	O	M	Protocol Identifier
UD	S	M	User Data
SCTS	s	M	Service Centre Time Stamp

RP_ERROR

参数名	类型	必备	说明
MTI	2b	M	Message Type Indicator
FCS	o	M	Failure Cause

RP_ALERT_SC

参数名	类型	必备	说明
msisdn	s	m

4.4. 典型过程

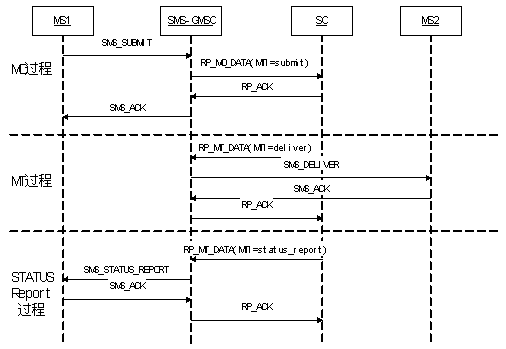

　　上图是表示出了一个移动台MS1向另一移动台MS2发送短消息的典型过程，图中忽略了MSC、HLR、BS等功能实体，重点说明的是MO、MT、StatusReport三个典型过程中，SMS-GMS与SC之间的消息序列。

斯普瑞特公司供稿 CTI论坛编辑
