CS21-IPS综合可编程交换平台系列产品介绍
2003/06/24
概述
随着全球通信业的迅猛发展，通信网正在向智能化、个人化、宽带化、综合化的方向演进，新业务、 新技术层出不穷。新电信运营商的增加使得运营商之间的竞争日趋激烈，对支出与盈利的比重格外关注。因此投资少、启动快、获利高、稳定可靠、业务升级迅速的增值业务平台将备受青睐。
东方通信凭借多年在移动通信领域积累的交换技术、信令协议软件、系统软件、硬件设计等丰富经验推出的综合可编程交换平台，以友好的开发接口、强大的信令处理能力、良好的兼容性、高可靠性、高性价比、可扩展性
等特点，实现MTP、SCCP、TCAP、全局码译码（GTT）、高速七号链路等功能，最大限度保护和节省运营商的投资，保证网络正常、高效、平稳运行，保证新业务、增值业务的快速灵活提供
，方便与提供客户服务中心、语音信箱、短消息中心、会议电话系统、预付费等设备的相关厂家合作。
作为提供综合可编程交换平台设备的厂家，东方通信愿与运营商和广大设备开发商合作，用产品征服市场，共创双赢，共同促进CTI及相关通信产业的发展！东方通信将凭借丰富的网络设计经验、强大的工程服务能力、完善的培训机制等诸多优势为综合可编程交换平台设备的市场推广提供全过程的支持！
一、CS21-IPS 800

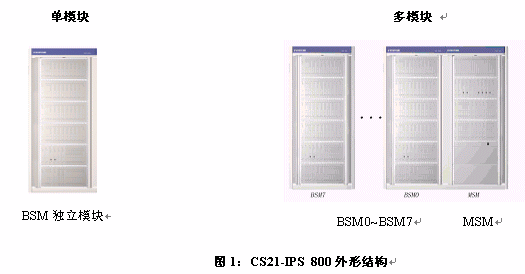

1、系统结构
CS21-IPS 800是在大型移动交换系统基础上开发的综合可编程交换平台，适合中大容量应用，根据用户容量的需求配置成单模块或多模块，扩容方便、可靠性高。
2、 主要功能
·提供信令协议功能，包括MTP-2（64Kbit/s）、MTP-2（2Mbit/s）、MTP-3、TUP、ISUP、SCCP和TCAP
·提供可编程呼叫控制功能，主要包括号码分析、路由选择、交换网络等。
·提供特殊资源服务，包括DTMF接收 、信号音生成 、播送语音通知、语音合成等
·提供操作维护功能，包括配置、故障、性能、安全等设备管理功能。
3、性能指标
·最大64Kbit/s信令链路数量 512
·最大2Mbit/s信令链路数量 16
·系统总处理能力
- MTP层转接时 48000MSU/S
- SCCP层转接时 24000MSU/S
- TCAP层以上时 16000MSU/S
·单模块交换矩阵容量 4K*4K
·多模块交换矩阵容量 32K*32K
·最大E1中继数量 124×8
·最大DTMF收号器 64×8
·最大信号音种类 32×8
·最大固定用户数量 64×8
·最大语音资源数量 1860×8
4、系统特点
·友好的开发接口
提供友好的信令API接口和操作维护API接口
使应用开发商集中精力快速、低投入的开发出应用系统
·强大的处理能力
系统基于CS21-MSC的平台，具有大容量的信令处理能力、时隙交换能力、中继接入能力、语音资源处理能力
中继交换能力可达32K*32K
较大的信令容量和交换矩阵以及语音资源板，适用于中大容量的各种的七号信令应用系统
·良好的可扩展性
64kbit/s信令链路从8条到512条可以平滑扩展
2Mbit/s信令链路从1条到16条可以平滑扩展
·高可靠性设计
重要模块采用热备份机制 ，系统不存在单点故障；
集中与分散控制相结合；
内部资源实时监控，实现过负荷控制；
·提供多种信令接口
可以向应用提供TCAP接口和ISUP接口，支持中国一号信令
·良好的兼容性
支持多种协议版本，适用于中国国内的CDMA、GSM和PSTN通信网
·强大的在线信令监视和测试功能，支持用户跟踪
·支持远程的系统维护和版本升级
·支持多信令点码
可以在本信令系统中安装多个源信令点点码，超越单个局向最多安装16条信令链路的限制。
二、 CS21-IPS 200

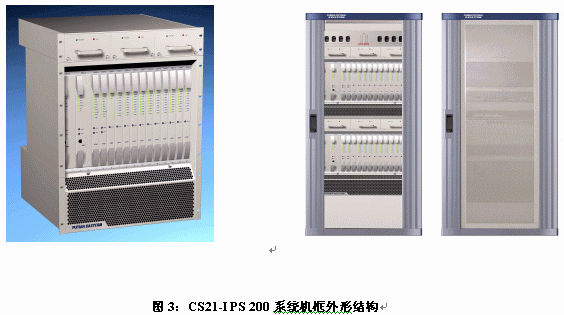

1、系统结构
CS21-IPS 200是对CS21-IPS 800信令平台的改进，结构更紧凑，符合电信级设备的可靠性要求，适合中等容量的应用。CS21-IPS
200主要由电源变换模块、系统机框、风冷框以及机框状态指示单元组成。系统按照19英寸机柜标准设计，每机框17个槽位，槽位间距为1英寸。具体尺寸如下：
·机框宽度：482 mm
·机框高度：354.8mm
·机框深度：292.24mm
2、性能指标
·最大64Kbit/s信令链路数量 144
·最大2Mbit/s信令链路数量 4
·系统总处理能力
—MTP层转接时 6000MSU/S
—SCCP层转接时 3000MSU/S
—TCAP层以上时 2000MSU/S
·交换矩阵容量 8K*8K
·最大E1中继数量 144
·最大语音资源数量 256
三、CS21-IPS 100
CS21-IPS 100结构更紧凑，按照19英寸机柜标准设计，支持七号信令处理和基本的交换功能。硬件系统由单个机框组成，有较高的性价比，作为移动交换机的警用接口和七号信令监控系统有较广泛的应用，也可以做为中小容量的综合可编程交换平台应用。
该设备64Kb/s信令链路的最大数量为80条，E1接口的最大数量为160个。
东方通信公司供稿 CTI论坛编辑
