东方通信CS21-IPS(S)综合信令平台

2006/11/27

CS21综合业务平台核心价值:

　　随着用户的媒体的需求从纯话音逐渐向话音、数据与多媒体并存的格局转变，电信增值业务发生着一系列的变化，给增值业务系统开发商带来许多挑战：

增值业务需要和人们的生活密切结合才有生命力，电信增值业务系统开发商需要把大量的资源投入业务创新、应用开发以及业务内容等非电信技术领域，才能创造优秀的业务。

但是网络结构变得越来越复杂，这需要了解大量的电信专业知识才能开发出增值业务系统；

增值业务需要很多相对独立的技术平台如：各种网络的信令技术、多种媒体处理技术、电信级的系统高可靠性架构，因此一个业务系统需要集成很多厂家的产品，才能搭成一个系统。

　　业务开发商需要有一个平台能帮自己解决与电信网络交互的技术问题，并提供丰富多样的媒体处理技术，使所有的电信核心网络对业务而言是一个技术透明的网络，与多种网络交互可以用统一透明的接口。开发商所接触到的只是业务所需要的应用信息和媒体内容。从而把更多的资源投入到用户的需求分析，业务设计，市场推广等自己更专长的工作中去。

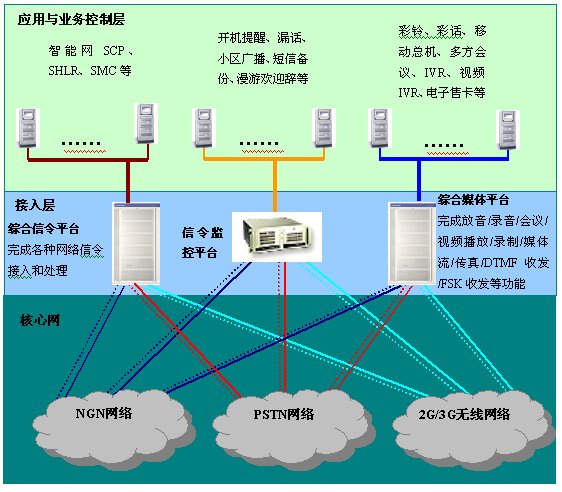

　　为解决这些矛盾，越来越多的增值业务系统提供商提出了采用软交换思想的平台架构。一个典型的业务平台分为接入层和应用层，其结构图如下：

　　东方通信为增值业务系统开发商提供了全面的接入层解决方案，东信为增值业务平台供应商提供了三个系列平台。

综合信令平台

综合媒体平台

信令监控平台

东方通信提供的IPS平台有以下特点:

　　1）、东方通信提供开放式、电信级、多媒体、可扩展的IPS平台，适用于智能网SCP、HLR、彩铃/彩话系统、短消息中心、多方会议、IVR、视频IVR、视频彩铃、智能公话、POS售卡系统等各种电信增值业务；

　　2）、在同一平台融合支持多种电信网络技术规范，包括2G/3G/NGN的信令、交换、多媒体处理功能，为现在与将来的电信增值业务提供了值得长期合作的基础平台；

　　3）、定位于独立的基础技术平台提供商，与增值业务开发/集成商、运营商结成良好的战略性互补合作关系；

　　4）、设备开发接口开放性好，能够很好地满足客户多平台移植的需要；

　　5）、性价比突出，满足日趋激烈的市场竞争的需要；

　　6）、突出本地服务优势，完善的开发过程支持、工程服务和培训机制；

　　7）、产品在中国移动、中国联通、中国电信、中国网通以及多个海外运营商大容量长期使用，产品和服务久经考验。

CS21综合业务平台商用情况:

　　东信综合业务平台系统目前已在国内外运营商网络中大规模商用，现网应用超过800,000个中继端口，超过200,000个资源通道，5000个信令链路。

　　入网许可证

　　产品概述

　　信令系统作为通信网重要组成部分，应用于PSTN电话网、智能网、2G移动通信网、3G网络、IMS网络等各种网络中。

　　东方通信的综合信令平台CS21-IPS综合信令平台，源于东方通信自主研发的大型移动交换系统，主要完成2G/3G/NGN网络中各种信令处理功能，并为业务开发合作伙伴提供基于TCP/IP协议的控制接口。CS21-IPS能应用于以下几种方式：

　　1）、作为呼叫控制协议处理模块，应用于交换机内；

　　2）、作为计算机+数据库结构的一些系统如HLR、SCP、SMC等设备的信令前置机；

　　3）、作为信令转接点STP，完成信令转接功能；

　　4）、作为不同信令系统之间的网关或协议转换器如：SS7-SIGTRAN，SS7-SIP,SS7-BICC等信令网关。

　　针对业务开发商而言，信令平台主要作为基于计算机+数据库结构业务系统的信令前置处理机。目前信令处理机的解决方案大致有两类：

　　1）换机作为前置信令处理机，一般是交换设备厂家采用此方案，但出于市场竞争考虑，一般而言此平台是不开放给第三方的业务开发商；

　　2）是计算机厂家如HP、SUN等公司，在集群服务器中集成PCI接口的信令卡和信令协议软件，作为前置信令处理机，将整个底层基础架构提供给很多业务软件开发商和系统集成商；

　　以上两个方案技术各有特色，但从目前市场表现来看，由于交换机在可维护性、高可靠性、性价比、技术服务能力等方面有优胜，将交换机作为前置信令处理机方案的厂家得到运营商的认可度更高，市场占有率更大。因此很多业务软件开发商也希望能得到一个交换机方案的前置信令平台，来提高系统的竞争力。但由于业务竞争以及系统的开放性等原因，业务开发商很难与交换机厂家的合作，在交换机基础上来开发业务系统。

　　东方通信综合了以上两个方案的优点，推出了基于交换机架构的开放式前置信令平台。既具有交换机的高可靠性、可维护性、优秀的技术服务等优势；也有比计算机厂家更好的开放性，为业务开发商提供了一套完整的基于TCP/IP的控制接口，以快速灵活的实现各种业务。这些特性能很好的满足业务开发商对平台的需求。

　　IPS04：高集成度的的2G/3G/NGN综合信令处理平台。单机箱1U高，19inch宽，最大支持4E1接入，最大64条64kbit/s LINKS，最大2条 2Mbit/s，高集成度高性价比的系统。（07年1月推出）

　　IPS200：大容量、高可靠性的2G/3G/NGN综合信令处理平台。12U高，19inch宽，单模块最大支持144E1，最大支持192条64kbit/s LINKS，最大8条2Mbit/s。

　　单模块图片

　　IPS信令平台系列产品都支持多模块堆叠，单系统最大支持8个模块通过以太网级连。

特性与优势

特性	优势
电信级源于大型移动交换机技术获得信息产业部入网认证，且已规模商用提供大容量的交换、信令处理功能，同时提供64k和高速2M信令	特别适合中高端信令应用和中大容量交换处理。并充分满足运营商对增值业务设备的功能、性能、稳定性、可靠性、兼容性和服务的严格要求。
开放性自主研发的全套硬件、系统软件和信令协议向后台提供基于IP的开放编程、控制、维护和管理接口面向客户进行接口和功能的定制	摆脱传统计算机方式对服务器和操作系统的依赖，接口开放，通过接口与功能定制能够更好满足用户的需求变化，并迅速占领市场。
可靠性采用全分布式总体结构，利用成熟技术，设计可靠性高系统内不同功能模块独立化设计硬件采用高可靠性、高集成度器件系统关键部件如主处理机、交换网络、电源等各种单板采用冗余配置具备告警/定位性能，具备自纠功能和自动恢复功能系统方便的可维护性保证可靠运行，支持部件热插拔使用软、硬件双重手段，监视并解脱"死循环"状态，防止资源虚占或死锁等情况的发生软件开发以CMM为指导，采用先进的测试管理和版本控制工具软件容错能力，关键资源定时监测和存储保护	提供高性能、高可靠性、高冗余度保证系统稳定运行，现网运行无单点故障。
可扩展性硬件分布式设计，系统容量可平滑扩展软件模块化设计，接口明确，易于功能扩展	可根据需求变化灵活配置，功能扩展。
支持和服务长期从事通信核心网的设计、开发、建设和维护丰富的电信网络技术积累和众多的专业人才向增值业务开发、集成商提供产品开发过程中的开发调试环境和技术开发培训服务，加快开发速度和产品的稳定性	提供迅速而又贴身的支持与服务，让客户能够更快地争取到更多的市场机会。
性价比软硬件完全自主研发，性价比优势突出适应独立的增值业务开发商和集成商市场竞争需要	系统得到国内外主流智能网业务开发商的认可，成为首选信令交换平台。

产品系列介绍

项目描述支持的协议
SS7协议	MTP1-3,SCCP,TCAP,ISUP,TUP
IP的协议	SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248，BICC
其他协议	PRI,中国1号,V5等
支持的接口
电路	E1
以太网	10/100/1000M
容量	CS21-IPS04	CS21-IPS200
单卡链路数		8或32 条64kbit/s
		1或2条2Mbit/s:
	64条64kbit/s	72或192条64kbit/s
单模块支持链路数	LINKS；	LINKS；
单模块支持链路数	2条2Mbit/s	8或16条2Mbit/s
单系统最大支持总模块数	8	8
单系统支持最大链路数	1024条64kbit/s 32条2Mbit/s	1536条64kbit/s 128条2Mbit/s
单链路最大负荷	0.9	0.9
系统总处理能力消息数
MTP层转接时 SCCP层转接时 TCAP层以上时	100008 MSU/S 60008 MSU/S 4000*8 MSU/S	100008 MSU/S 60008 MSU/S 4000*8 MSU/S
最大路由组数量	1024	1024
最大信令链路组数量	256	256
最大SPMC数量	256	256
最大AS数量	256	256
最大ASP数量	256	256
最大SCTP偶联数量	512	512
最大E1中继数量	4*8	144*8
BICC协议最大CIC数量	8192	8192
单模块交换矩阵容量	4K*4K	8K*8K
硬件规格	CS21-IPS04	CS21-IPS200
物理尺寸	1U高，19inch宽	12U高，19inch宽，400mm深
电源要求	单路48V直流/220V交流供电,单框最大功耗50W	2路48V直流供电，单框最大功耗350W

组网与典型应用:

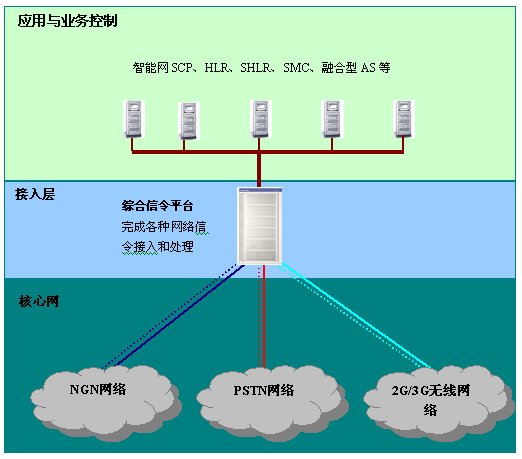

　　应用组网图

东方通信公司供稿　CTI论坛编辑
