东方通信CS21-IPS(M) 综合媒体处理与交换平台
2006/11/29
CS21综合业务平台核心价值: 业务开发商需要有一个平台能帮自己解决与电信网络交互的技术问题,并提供丰富多样的媒体处理技术,使所有的电信核心网络对业务而言是一个技术透明的网络,与多种网络交互可以用统一透明的接口。开发商所接触到的只是业务所需要的应用信息和媒体内容。从而把更多的资源投入到用户的需求分析,业务设计,市场推广等自己更专长的工作中去。

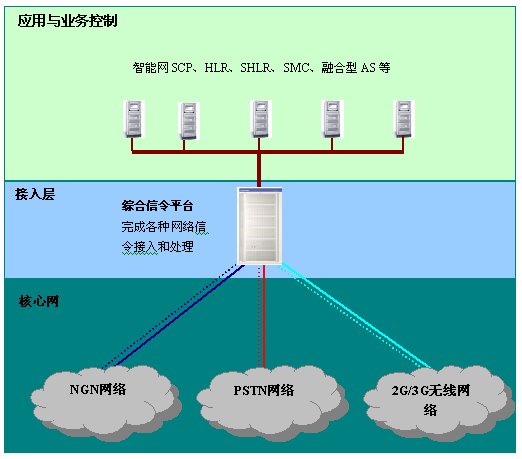

为解决这些矛盾,越来越多的增值业务系统提供商提出了采用软交换思想的平台架构。一个典型的业务平台分为接入层和应用层,其结构图如下:
东方通信为增值业务系统开发商提供了全面的接入层解决方案,东信为增值业务平台供应商提供了三个系列平台。
产品概述
CS21-IPS综合媒体处理平台是东方通信自主研发的面向电信级应用的解决方案,设备性能和功能业界领先,适用于TDM/3G/NGN领域,音频/视频融合型综合媒体处理应用,具备高可靠性、可扩展性、高性价比等诸多优势,方便运营商和集成商快速、经济地部署网络。
不同的业务应用对媒体处理平台的容量和特性有不同的需求,因此东信为用户提供了4个规格的产品。分别是IPS60,IPS200,IPS800+,IPS6000。
四个平台的定位如下:

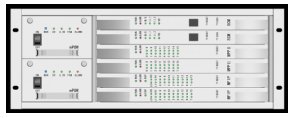

IPS60:面向小规模的增值业务应用的2G/3G/NGN融合型媒体处理平台。4U高,19inch宽,最大支持64E1,1024媒体处理通道,高性价比的系统。
IPS200:面向中等规模的增值业务应用的2G/3G/NGN融合型媒体处理平台。12U高,19inch宽,最大支持144E1,3840媒体处理通道的系统。

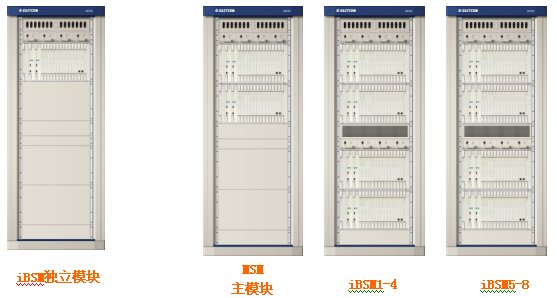

IPS800+:面向大规模的增值业务应用的2G/3G/NGN融合型媒体处理平台。2米高,22inch宽,最大支持1024E1,8个STM-1,16384媒体处理通道的系统。
IPS6000:面向大规模的增值业务应用的2G/3G/NGN融合型媒体处理平台。19inch宽,最大支持2304E1,32个STM-1,73728媒体处理通道,宽窄带一体化交换的系统。(2007年Q2推出)
特性与优势
特性
|
优势
|
|
源于大型移动交换技术,充分满足运营商对增值业务设备的功能、性能、稳定性、可靠性、兼容性、成熟度和高质量服务的严格要求。 |
|
解决了目前业务系统开发商,在接入层平台上需要按各种功能和容量规格来选择多家供应商的局面,消除了由此带来的开发接口不统一,部分融合型功能实现困难,系统整体性不强,统一维护管理困难采购和商务成本高等诸多问题。 |
|
通过接口与功能定制能够更好满足用户的需求变化,并迅速占领市场。开放了平台底层的各种功能,方便客户做灵活的业务。 |
|
大大增强了业务系统开发商的对通信技术的把握能力,降低了开发风险,加快产品上市时间。 |
|
高可靠性、高冗余度保证系统稳定运行,系统无单点故障. |
|
提供了电信级的可维护性。具备完善、界面友好的设备维护、故障告警、定位、自动恢复等功能,大大提高了系统的可用性。 |
|
可根据需求变化灵活配置 |
|
|
|
提供迅速而又贴身的支持与服务,让客户能够更快地争取到更多的市场机会。 |
|
系统得到国内外主流智能网业务开发商的认可,成为首选信令交换平台 |
产品系列介绍
规格 | IPS60 | IPS200 | IPS800+ | IPS6000 |
E1中继端口总数量 | 64 E1 | 144E1 | 128(单模块);1024E1(最大) | 144E1(单模块);2304E1(最大) |
STM-1中继端口总数量 | 8STM-1/ 15624通道(最大) | 4 STM-1/7812通道(单模块)32STM-1/62,496通道(最大) | ||
最大64Kbit/s信令链路数量 | 32 | 192(单模块)1536(最大) | 64(单模块);512(最大) | 80(单模块)1280(最大) |
最大2Mbit/s信令链路数量 | 2 | 16(单模块)128(最大) | 8(单模块); 64(最大) |
8(单模块); 64(最大) |
最大语音资源数量 | 32E1(1024通道) | 3840通道 | 2048通道(单模块); | 4608通道(单模块) |
(32/E1) | 16384通道(最大) | 73728通道(最大 | ||
最大窄带媒体TDM智能外设(包括播放、录制、DTMF收发、FSK收发、会议、传真等IVR功能)处理能力 | 32E1(1024通道) | 3840通道 | 2048通道(单模块); 16384通道(最大) | 4608通道(单模块)73728通道(最大) |
最大宽带媒体RTP智能外设(包括播放、录制、收号处理、会议、传真等IVR功能)处理能力 | 32E1(1024通道) | 3840通道 | 2048通道(单模块);16384通道(最大) | 4608通道(单模块)73728通道(最大) |
在提供窄带资源的同时,对外提供的最大中继数 | 32E1(960通道) | 144E1(4320通道) | 2400通道(单模块);19200通道(最大) | 144E1+4 STM-1/12,276通道(单模块)2304E1+32 STM-1/133,920通道(最大) |
窄带交换能力 | 4K×4K | 8K×8K | 8K×8K(单模块);32K×32K通道(最大) | 18K×18K(单模块);64K×64K通道(最大) |
宽带交换能力 | 单模块:16Gb/s多模块:256 Gb/s | |||
七号信令协议 | 支持多版本以下协议:MTP1-3, TCAP,TUP,ISUP协议,支持2M高速信令 | 支持多版本以下协议:MTP1-3, TCAP,TUP,ISUP协议,支持2M高速信令 | 支持多版本以下协议:MTP1-3, TCAP,TUP,ISUP协议,支持2M高速信令 | 支持多版本以下协议:MTP1-3, TCAP,TUP,ISUP协议,支持2M高速信令 |
基于IP的协议 | SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248,BICC | SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248,BICC | SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248,BICC | SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248,BICC |
其他协议 | PRI,中国1号,V5等 | PRI,中国1号,V5等 | PRI,中国1号,V5等 | PRI,中国1号,V5等 |
业务单板最大中继端口数量 | 16E1 | 16E1 | 16E1 | 16E1 |
业务单板媒体资源最大处理能力 | 512路 | 512路 | 512路 | 512路 |
支持的承载组网方式 | 时分复用TDM、分组IP网络 | 时分复用TDM、分组IP网络 | 时分复用TDM、分组IP网络 | 时分复用TDM、分组IP网络 |
电路域媒体资源放音、录音支持的音频文件格式 | A率WAV文件A率PCM文件U率WAV文件线性的WAV文件32kVOX 文件 | A率WAV文件A率PCM文件U率WAV文件线性的WAV文件32kVOX 文件 | A率WAV文件A率PCM文件U率WAV文件线性的WAV文件32kVOX 文件 | A率WAV文件A率PCM文件U率WAV文件线性的WAV文件32kVOX 文件 |
媒体资源收号模式 | DTMF收号、FSK收号 | DTMF收号、FSK收号 | DTMF收号、FSK收号 | DTMF收号、FSK收号 |
媒体资源支持文件访问方式 | G.711 (μ-law and A-law) G.729 G.723.1 G.726 |
G.711 (μ-law and A-law) G.729 G.723.1 G.726 |
G.711 (μ-law and A-law) G.729 G.723.1 G.726 |
G.711 (μ-law and A-law) G.729 G.723.1 G.726 |
IP域媒体资源支持的多媒体协议 | 3G-324M | 3G-324M | 3G-324M | 3G-324M |
IP域媒体资源多媒体文件格式 | 3GPP文件格式 | 3GPP文件格式 | 3GPP文件格式 | 3GPP文件格式 |
IP域媒体资源多媒体压缩格式 | H.263视频 MPEG4视频 AMR音频 |
H.263视频 MPEG4视频 AMR音频 |
H.263视频 MPEG4视频 AMR音频 |
H.263视频 MPEG4视频 AMR音频 |
电路域媒体资源与IP域媒体资源支持文件服务器类型 | Windows、Linux | Windows、Linux | Windows、Linux | Windows、Linux |
组网与典型应用:

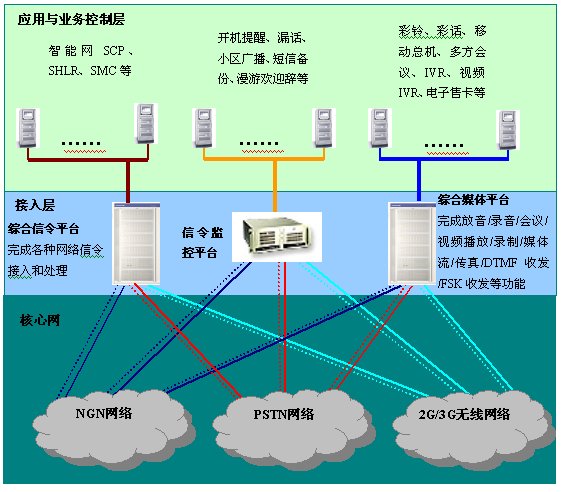

应用组网图
东方通信公司供稿 CTI论坛编辑
