信令网关解决方案
2003/06/17
简介
为了满足电信部门、电信业务开发商对七号信令的需求，我公司独立研制、成功开发了信令网关（MPS2000-SC）。它提供了网络信令协议与接入信令协议之间的转换，在网络侧可支持多种信令系统（SS7）协议，在接入侧可支持多种DSS1、SS1协议。全面的信令支持能力，帮助您实现No.7、No.1、Q.931、PRI、BRI和TCP/IP等各种信令和协议之间的随意转换，使得您的系统具有更灵活的组网能力。
本系统单台转换机支持最多8个SS7信令链路。转换机支持符合ITU建议Q.700、Q.701、Q702、Q703、Q704、和Q707的消息传输部分（MTP）以及符合ANSI
T1.111的ANSI操作。在接入侧转换机最多支持3类8个接入侧信令连接，这些信令可以是SS1，DSS1和LoopStart。
转换机为从呼入线路到最终呼出线路的路由提供了相当多的灵活性，当网络出问题或者堵塞时能够使用替代路由。在连接上允许用户在一个PCM端口的呼入时隙和任一PCM端口的呼出时隙之间建立交叉连接（半永久连接）。这种连接即可以是单工的，也可以是双工的。
其系统功能包括以下几方面：
一、信令链路处理（MTP2）
信令链路与第一级的物理链路共同保证在直连的两个信令点之间提供可靠的信令消息传送链路。
·信令链路主要有以下功能：
·信号单元定界：标志一个信号单元的开始和结束；
·信号单元定位：判断开通业务的信令链路是否失去定位；
·差错检测、纠正：用来发现信号单元中的比特流在传送过程中是否出错，以及出错后重新 获得正确信号单元的方法；
·初始定位：用于链路的开始启用或故障后的恢复；
·信令链路差错率监视：用来监视信令链路的差错率，以保证良好的服务质量；
·流量控制：处理MTP2检出的拥塞状态，以便不使信令链路的拥塞扩散；
·处理机故障控制：标志或取消处理机故障状态；
二、信令网功能（MTP3）
·信令消息处理：在一条消息实际传递时引导它到达目的信令点或用户部分；
·信令网业务管理：在发生链路拥塞、信令网拥塞时，能正常传送信号消息；
·信令网路由管理：保证信令点间能可靠地交换关于信令路由可利用性的信息；
·信令链路处理：提供了建立和维持信令链路组正常传送信令业务能力的方法，当信令链路 发生故障时，信令链路管理功能负责恢复信令链路组的信令能力；
三、TUP电路管理
·电路识别码和物理时隙的相互转换；
·电路状态管理、控制；
·TUP信令过程控制；
·TUP呼叫控制；
·用户拥塞检测和控制；
其它还有话务量统计、监控维护管理、TCP/IP外部通信接口、双机冗余功能、SCCP协议处理、TCAP协议处理等功能。

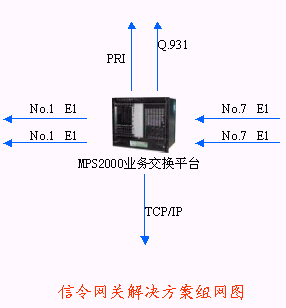

组网图
杭州迈可行公司供稿 CTI论坛编辑
·
·
·
|
