　　1. 前言

　　MOSA 4600 Plus是一套完整的网络交换机 (IP PBX)，他不但保留了传统的模拟外线、模拟分机；同时也整合了网络电话中的SIP外线及SIP分机，透过堆栈或连网，最高可扩充至600个据点，五万多支分机。

　　透过MOSA 4600 Plus的SIP外线可以注册至IP电信营运商，让所有分机可以享受低廉的话费及各种加值服务；而SIP分机则可以支持市场上所有标准的SIP终端设备，举凡所有的SIP IP Phone、Soft Phone及Wi-Fi Phone，只要符合标准的SIP协议，就可以向MOSA 4600 Plus注册而成为一支分机。由于SIP分机具备高度的行动化，搭配MOSA 4600 Plus可以即插即用，将可以建置一个功能强大的行动办公室。

　　MOSA 4600 Plus也可以搭配全系列MOSA之ASD系列产品，如会议服务器、广播服务器、ACD、虚拟分机服务器等，让用户享有最佳的功能及最多元化的应用。

　　本系列文章将针对MOSA 4600 Plus之应用范例详加解说，读者可以依照客户需求的不同，选择适当的应用范例来做参考，每一个应用范例都会针对设定方法及拨号流程详细加以说明。在这个应用范例中我们将为各位介绍多点连网的应用，透过这个应用，虽然将MOSA 4600架设在不同地方，但是操作起来就好像在同一个办公室一样的方便。

　　

　　2. 范例系统说明

　　当客户在多个据点有办公室，且有通讯需求时，就可以使用本应用来将各点的IP-PBX设备连接起来，让客户虽然实际据点分散四方，但是交换机的操作方式就好像再同一个公司中一样方便。

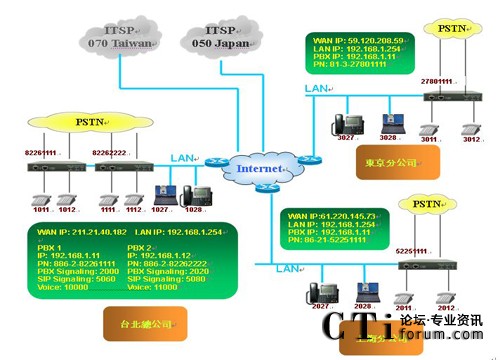

　　本范例以台北、上海、东京三点为例来做说明，其详细架构图如图2-1所示。台北为总公司，架设两台MOSA 4604A Plus，上海及东京则各架设一台MOSA 4604A Plus，透过网络，将这四台MOSA 4604A Plus连接成为一套整体的IP PBX系统。

　　

　　在上图的架构中，各点皆使用MOSA 4604A Plus，皆为2个FXS、2个FXO、4个SIP外线及30个SIP分机的型号，FXO接在当地的PSTN(公众交换电信网络)上，FXS则接在一般的话机上，另各有30的SIP分机可供其它SIP设备(如SIP Phone或Softphone等)来注册，在本范例中我们各使用了一台SIP Phone及一台笔记型计算机作为SIP分机。在SIP外线部分，台北及上海的MOSA 4604A Plus皆注册回台湾某ITSP，使用070的服务，而东京那台MOSA 4604A Plus则注册至日本某ITSP，使用050的服务。

　　系统参数

　　上图2-1共有三个据点，四台MOSA 4604A Plus，其中台北有两台MOSA 4604A Plus，上海及东京各有一台MOSA 4604A Plus需要做设定，以下便针对这几台MOSA设备之参数做说明。

	台北MOSA 1	台北MOSA 2	上海MOSA	东京MOSA
本机电话号码	886-2-82261111	886-2-82262222	86-21-52251111	81-3-27801111
模拟外线号码	886-2-82261111 886-2-82261112	886-2-82262222 886-2-82262223	86-21-52251111 86-21-52251112	81-3-27801111 81-3-27801112
模拟分机号码	1011、1012	1111、1112	2011、2012	3011、3012
SIP外线号码	0707700111	0707700222	0707700333	05055001111
SIP分机号码	1027~1062	1127~1162	2027~2062	2027~2062
本机IP地址	192.168.1.11	192.168.1.12	192.168.1.11	192.168.1.11
WAN IP地址	211.21.40.182	211.21.40.182	61.220.145.73	59.120.208.95
信令控制端口 PBX Signaling SIP Signaling Voice	2000 5060 10000	2020 5080 11000	2000 5060 10000	2000 5060 10000

　　以下我们将针对这几台MOSA4604A Plus的设定做详细说明，虽然设备分散安装在不同地方，但是每一台设备的设定是非常相似，所以在以下的解说中我们仅抓取台北PBX1的网页做说明。至于SIP终端设备部分，依照不同SIP设备有不同的设定方式，本公司有针对较常用之SIP设备制作『快速安装手册』，读者可依照实际使用的设备选择不同的文件来参考。
