        广州炬元通讯MR采集方案介绍

         2009/09/18

        1.1 分布式组网模式
         如下图2.1所示,

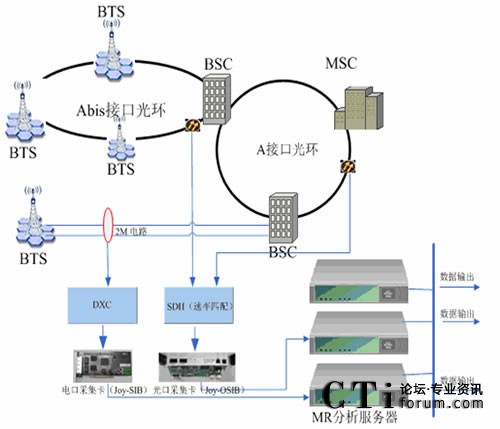

        图2.1 分布式组网模式

          - 优点:采集分析集于一体,工程实时简便
-  缺点:单机采集容量较低;
 存在服务器资源浪费;
 需要增加链路检测服务器、DXC
 1.2 Joy-SIB信令采集卡

          -  支持SS7、HDLC等信令协议的数据采集;
-  支持E1/T1等多种接口,具有复用功能,可指定时隙采集,E1的任意1~31时隙,T1的任意1~24时隙;
-  可采集64K、N*64K和高速2M等多种速率的信令链路;
-  SIB 单卡可采集4对2M高速信令链路或124对64K信令链路;
-  单卡可实现250个TRX信令数据的采集;
-  板载嵌入式系统,分布式的处理模式提高了系统处理能力;
-  模块化设计,可叠加,单机最大容量可叠加8块SIB卡,采集容量可达32对2M链路,可多机并行处理;
-  板卡平均无故障时间(MTBF)> 50000小时
-  设备返修率 < 0.01%
 参见下图2.2

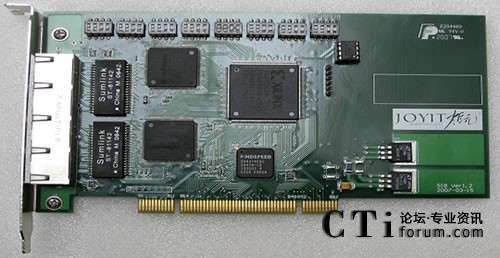

        图2.2 Joy-SIB信令采集卡
        1.3 Joy-OSIB信令采集卡

          -  两个STM-1光接口
-  采用LC接头
-  接收器灵敏度:-36 dB
-  回波损耗:至少14dB
-  LOS告警:输入光小于-45dB
-  工作波长:1310nm、1550nmm
-  过载:输入大于-8dBm
-  HDLC解码数:2,000
-  采集数据输出接口:100M以太网
-  功耗:低于20W
 参见下图2.3

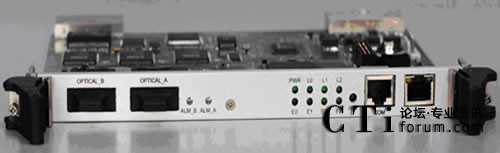

        图2.3 Joy-OSIB信令采集卡

        1.4 采集分析服务器

          -  配置:Core 1.8G CPU/ 2G Memory/160G HDD
-  4U高可以安装在19英寸宽的电信机架中;
-  使用220V的AC交流电源;
-  支持最多8块PCI接口卡/cPCI接口卡;
-  可配置双电源和双以太网口;
-  单台MR服务器最多可接入8块PCI/cPCI接口卡或1500个载频;
 参见下图2.4

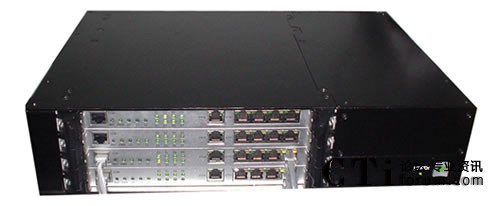

        图2.4 采集分析服务器

        1.5 集中分布式组网模式
         如下图2.5所示

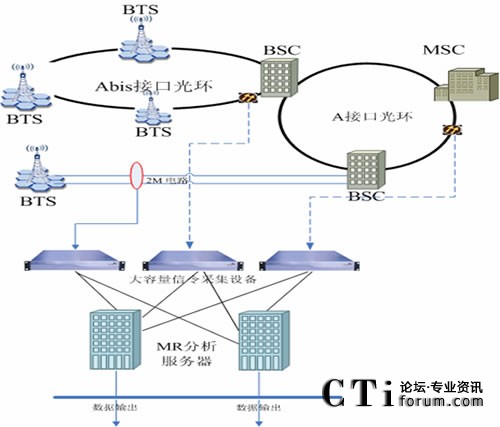

        图2.5 集中分布式组网模

          -  优点:采集端功能专一,采集成功率高,设备稳定性好;
  分析服务器资源利用率高;
  系统造价较低;
  系统可扩展性好。
-  缺点:对网络带宽的要求较高
-  推荐:采用集中分布式组网模式
 1.6 采集服务器
         1.6.1工程参数

          -  尺寸:482′44′500mm
-  重量:<15kg
-  电源:~220V(180V~260V) ~110V( 90V~130V) -48V DC(-40V~-60V)
-  功耗:<200W
-  工作环境:温度 0℃~55℃ 湿度 10%~95%
 1.6.2技术参数

          -  双电源和双网口;
-  支持8个STM-1,2个STM-4以及128个E1接入,支持混合接入;
-  支持自动识别8K, 16K, 32K, 64K, NX64K,2M链路;
-  支持STM-1和STM-4汇聚;
-  支持光电转换;
-  2048个HDLC通道;
-  3000载频的数据采集能力。
 1.6.3链路自适应功能

          -  自动检测A口和ABIS口链路时隙。在ABIS链路发生变化时,可在10分钟之内发现并自动调整。
-  自动辨别链路类型为SS7或LAPD链路。
-  自动识别链路所承载信令协议,如:Abis接口协议、BSSAP协议等。
-  自动匹配Abis链路上下行方向。

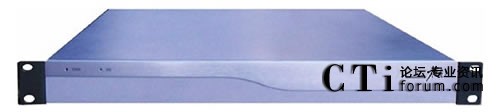

        图2.6 采集服务器
         1.7 MR信令分析服务器

          -  采用IBM、HP等高性能PC服务器
-  OS:Linux AS4
-  信令解析能力:单台MR分析服务器可处理6台采集服务器的数据流
-  多台服务器互为备份,提高系统安全性
-  实时信令解析
  Abis口:LapD、MR
  A口:BSSMAP、MAP、ISUP/TUP
  合成TDR/CDR/SDR
 1.8 MR采集分析系统架构

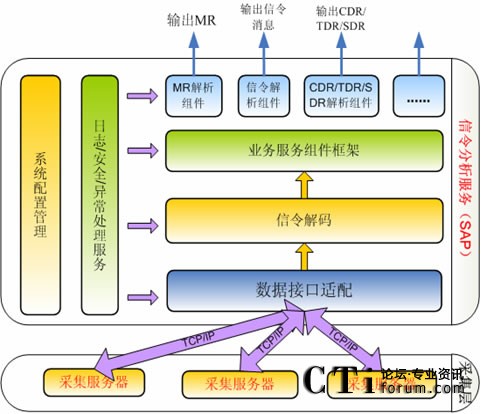

        图2.8 MR采集分析系统架构

          -  可以根据应用要求输出多种格式数据
-  可扩展的系统架构,通过叠加软件组件,即可满足新的业务需求
 1.9 分析结果及输出
         1.9.1MR解析内容

          -  TMSI/IMSI号码关联;
-  小区号、TRX、时隙;
-  上下行电平、上下行功率、通话质量、TA
-  邻区频率、BSIC号、邻区电平
 1.9.2信令解析

          -  A接口:寻呼消息、切换消息、呼叫请求/建立/释放等
-  Abis接口:SCCH/TCH信道分配、切换等
 1.9.3信令与MR关联

          -  A口信令与Abis口信令关联解析
-  A接口呼叫与MR的对应关系
-  全网全程的呼叫事件CDR与MR关联
 1.9.4系统性能指标

         1.9.5结果输出

         1.10 时间同步

          -  支持系统独立配置NTP服务器
-  同步运营商网络NTP服务器
 2 采集设备配置
         2.1 设备配置案例

          -  以分布采集、集中分析模式模式说明设备配置
-  以一个本地网50000载频说明设备配置情况
 网络模型:
           每BSC的载频数量:1000
           BSC对应A口光环数量:1个
           忙时话务量:2500 ERL
           Abis口 E1数量:180对
        采集服务器:
           通过电光转换,将Abis口的E1转为STM1-1
           每BSC的Abis光环为3条
           采集服务器数量 = 50/2=25台
        MR分析服务器:
           按1:6配备
           = 25/6 = 5台
