BPS12 — 电池电源

2004/12/09



主要特性
概述
容量
安装和使用
应用
可靠性和质量
物理规格和环境要求

主要特性
概述

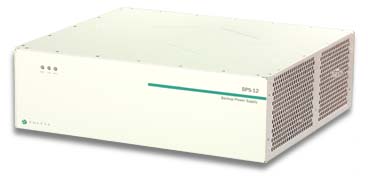

　　BPS12 提供可靠的 –48 V 直流电源。它既可以作为企业中的不同网络元件的专用电源，也可以为在交流电源中断时需要继续工作的元件供电。正常运行期间，交流电源输入对 BPS12 中的电池充电。当交流电源中断时，BPS12 立即通过其内置电池供电。与传统的可靠性差且安装复杂的不间断交流电源不同，BPS12 是一种适用于通信和网络设备的工业备用电源。

容量
　　BPS12 的容量是 12 Ah，额定输出电压为 –48 V（直流）。有六个独立的带保险输出，其中每个都能够提供最大电流为 8 A 的输出电流。因此 BPS12 能够同时为一个或多个设备供电。总输出电流不能超过 12 A，并通过主保险来保护。一个 BPS12 能够为一个 500 W 的设备提供至少一个小时的备用电能，为一个 100 W 的设备提供至少 6 个小时的备用电能。要提供更长时间的备用电能，可以连接多个 BPS12 系统。

安装和使用
　　BPS12 可以安装在 19" 支架上，并通过普通的插头连接到交流电源。这意味着您可以在网络室中使用标准的交流电源而无须专门进行布线。使用 BPS12 上的抑制开关可以在安全地连接到网络设备时断开输出。BPS12 提供了低电压保护，以便在交流输入低于通用交流输入范围时断开交流输入。这意味着 BPS12 将稳定地工作，而不会受到由于低交流电压条件而带来的损害、性能下降或设置变化的影响。BPS12 提供带保险的输出，以防止受到系统外部产生的短路和过流情形的影响。BPS12 通过三个 LED 指示灯来显示其运行状况。电源 LED 指示灯显示 BPS12 正处于充电状态还是放电状态。负载 LED 指示灯显示系统的总电源负载。状态 LED 指示灯显示多个状态，例如，抑制开关处于打开时的状态。蜂鸣器提供声音警报，以指示 BPS12 上发生了紧急情况。


应用

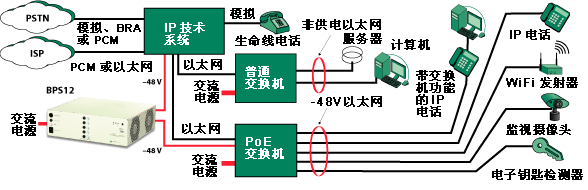

　　上图显示了如何将 BPS12 部署到典型的网络中。该公司拥有一个 IP 电话系统，并使用 BPS12 来确保当交流电源中断时电话服务继续工作。此方案中没有使用 UPS，因为可靠性是一个极为重要的因素。VoIP 系统的以太网端口连接到两个交换机：一个提供 IEEE 802.3af 以太网供电 (PoE) 功能，另一个则不提供。普通交换机连接到在电源故障期间不需要继续供电的设备。其中的某些设备可能有一个 UPS，UPS 可以在交流电源中断后服务器自行关闭时提供几分钟的备用电能。PoE 交换机从 BPS12 处获得电能，并为图中所显示的各个设备提供 –48 V 的电能。这些设备需要在交流电源已中断后继续运行很长的一段时间。用户可以继续进行电话交谈，而且监视设备和建筑物入口处的关键功能也不中断。这些设备在没有交流电源情况下的运行时间取决于设备的功率消耗。典型的 VoIP 系统可以在一个 BPS12 上持续运行五小时。具有 48 个设备的 PoE 交换机（按照 PoE 规范中的定义，以一半功率工作）可在一个 BPS12 上持续运行大约一小时。公司可以增加多个 BPS12 电源以获得更长的持续运行时间。此外，准确地判断出在交流电源中断时不需要供电的设备，也可以延长 BPS12 的备用供电时间。

可靠性和质量
　　高质量的铅酸电池和完善的充电模式可确保较长的电池使用寿命。强制风冷有助于降低 BPS12 的内部温度。风扇仅在必要时启动，这大大延长了其使用寿命。如果设备在电池已放完电时继续使用电源，BPS12 内部的电路将断开输出。这防止了电池深度放电，从而进一步延长了电池的使用寿命。由于 BPS12 实现了上述功能，因此苏迪思科技公司能够为其提供三年的质保，这在业界是绝无仅有的。可以到苏迪思科技的全球各地服务中心更换电池。

物理规格和环境要求

交流输入：87-264 V，47-63 Hz
输入电流：6.5 A @ 110 V，3.0 A @ 230 V
直流输出：–48 V ± 15%
输出功率：额定 600 W，峰值 900 W
功率因数：> 0.96
工作温度：0o C 到 30o C（32o F 到 86o F）
存储温度：–20o C 到 40o C（–4o F 到 104o F）
重量：27 kg (60 lb)。运输重量 30 kg (66 lb)
大小：430 mm (长) x 380 mm (宽) x 130 mm (高) (17" x 15" x 5.25")
支架要求：标准 19" 支架，高度为 3 RU (130 mm)
安全保障：UL 60950、CSA-C22.2、AS/NZ 60950:2000、EN60950
EMC 辐射量：FCC part 15、ICES-003、AS/NZS 3548、CISPR 22、EN55022、EN61000-3-2、EN61000-3-3
EMC 抗扰度：IEC61000-4-2、IEC61000-4-3、IEC61000-4-4、IEC61000-4-5、IEC61000-4-6、IEC61000-4-11
质保：三年
