大唐高鸿数字监控银行解决方案
2009/05/31
行业需求分析
金融行业是新技术革命的主力军和急先锋,为了提高管理水平,满足客户日益增长的服务需要。行业的自身特点要求在推广和应用新技术方面,时刻要走在时代的最前列,最先成为成熟新技术的应用者,国家在推动金融电子化的现代步伐中,投入了大量的人力和物力,可以说金融系统所应用的设备和技术是在各行业中领先的。随着金融安全防范体制和理论的进一步完善和提高,势必要求金融行业最快、最新地应用高新科技成果来完善安全工作,带领全行业步入一个新的台阶,提供最安全、最周到的服务保障,树立自己的行业形象。
技术实现要求
- 整体工程的安全性和可靠性;
- 应用产品的可靠性和兼容性;
- 系统具有未来的可扩展性;
- 集中控制、布局合理;
系统需求
各大银行下属的分支机构遍及各地区,为促进银行“三防一保”工作的落实,实现现代化、高效管理的具体要求,现提出“结合现今行业发展水平,利用先进技术,采用安全可靠的设计方案,将监控系统集成化、网络化”,这一符合银行业保卫工作发展的需要。按照目前得情况。
金融系统分布较广,部门较多.所以要求新一代监控系统分为分行、支行、储蓄点和分理处三级网络管理模式,以分行作为整个系统的网络中枢,支行为二级网络结点,储蓄点和分理处为三级网络结点,建立一个安全、高效、先进的远程网络监控体系。
系统可以连接大量报警设备,配合当地的安防系统,例如门磁、红外、烟感、玻璃破碎器等,一旦捕获到异常信号,系统能自动报警,上传报警信息。.
如果门禁系统有提供接口,还可以融合到系统中去。
系统可以提供高质量的画面质量,并能和DVR联合使用,保证录像的实时性。
通过音视频监控使机房管理人员能够随时随地看到各个分行或支行的画面和现场工作人员的工作情况,还可以和当地的人员对话,加强管理的互动性。
解决方案及各部分详细说明

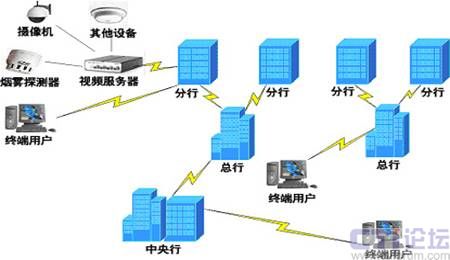

根据以上金融系统对机房监控系统的要求,可按照以下方式搭建金融监控系统。并把它细分为监控前端、通讯网络,监控中心几个主要部分。系统示意图如下:
监控前端
按照图示,监控前端从功能结构上讲它分为数据采集和数据处理两大部分:
1. 其中数据采集部分的设备最为众多复杂,包含的设备比较多,主要有以下几类:
- 通过图像监控、灯光联动、环境监测监视现场设备的运行状况,起到预警和保护作用。
- 摄像机,它负责采集各个分行的活动图像,因功能的不同,有固定,可动云台,球形机,红外感应等不同的类型。
- 报警安防设备,这里包括了许多的设备,例如门磁、烟感、红外对射、玻璃破碎器等,如果说有火灾、非法闯入、人为破坏等,相关的报警设备就会发出报警信号到系统中去.
- 保安门禁系统,为了有效科学的人员管理,很多金融机构都安装了这套系统,而守望者机房监控系统已经可以把它融合到系统中去,增强了门禁系统的功能。
2. 数据处理部分主要是由高性能的嵌入式视频服务器组成,它具有以下的特性:
- 由于采用嵌入式系统,可靠性极高,无需日常维护。
- 视频服务器负责把摄像机的模拟视频信号转变成数字信号,一般视频服务器可以接入4路视频信号(根据视频服务器型号不同不完全一样),并能同时进行压缩,因为银行的特殊条件,一般每路图像有400K既可实时传输。
- 因为采用嵌入式模块化结构,所以设备轻便小巧,方便安装,一个地方可以安装一个或数个视频服务器。
- 视频服务器提供了大量的接口,如以太网口,RS232,RS485,报警I/O等,只要数据采集设备开放接口,就可以联到系统中去,共享数据。然后通过网线接到网络交换机上,把压缩后的视频信号及其他数据信号一起通过网络发送到各个分行/总行中心去。
- 根据不同的需要,视频服务器还支持双向音频,可通过监控中心和客户终端通话。
通讯线路
从目前金融行业的网络条件来看,因为业务原因,都已互联,还专门铺设了光纤或者租用电信局专线,在比较分散的总行/分行之间建立了网络连接,这也为开展大规模的视频业务建立了良好的平台,当然如果不具备这些条件,还可以用ADLS、WLAN的方式构架自己的通讯通道。
监控中心
监控中心主要由图像监控系统服务器、图像存储系统、监控客户终端等组成。主要完成现场图像接收,用户登录管理,优先权的分配,控制信号的协调,图像的实时监控,录像的存储、检索、回放、备份、恢复等。监控中心是整个系统的中枢部分:
- 由于金融系统的机构较多且分散,所以监控中心可以分为若干级别,功能上相互独立,但在资源管理上却可以共享互联。例如分行、总行、中央行这样的级别嵌套,就可以设立3级模式,在每一级上都是一套功能完备的监控系统,并对上一级负责,使得系统中任何一台电脑,只要通过IE浏览器就能监控到网络中任何一个镜头。
- 监控中心要对所有前端数据进行处理,包括音视频,安防报警,门禁系统等,并能对其数据进行科学分析,进行记录,如有报警信号,系统还将迅速联动前端镜头录像或其他联动设备,发送明显清晰的可视可闻信号给工作人员。及时处理突发事件。
- 中心除了处理监控前端的数据外,更重要的是提供用户登录,优先权的分配,控制信号的协调,数据的实时监控,数据的存储、检索、回放、备份、恢复等面向使用者的服务与管理。
系统的特点
- 降低了多摄像机系统的复杂性
- 图像显示速度可达到25帧-30帧/每秒
- 监控、录像、回放、传输和备份可以同时工作
- 支持多用户,每个用户都可以在自己的视窗进行操作
- 支持多种报警设备的连动功能
- 简单的、人性化的界面操作
- 提供合理的访问控制权限和管理级别
