7 号信令解决方案

2005/03/28

　　帮助系统集成商在同一张板卡上提供全面的信令功能，从而超越基于其他通讯设备厂商提供产品的解决方案。

　　利用TelcoBridges 的系统刀片（system-blade）产品的高密度和高可靠性，以及超强的冗余特性，创建极具竞争力的创新、高效和低成本的通讯解决方案。

所有你需要的信令解决方案...

　　TelcoBridges 的平台提供全面的信令功能，ISDN、CAS 和 7号信令，都可以同时使用在同一张卡片，并可以随时独立更改配置，从而可以快捷、灵活地连接到多种网络上，创建包含多种功能的网关。

　　所有信令变种都已经完全整合到TB640 上，并已经通过完整的测试，所以你可以在同一张卡片得到完整的信令解决方案。

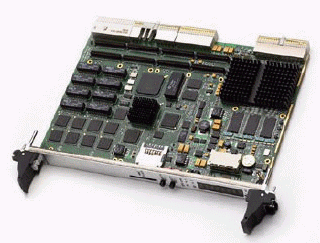

　　TB640 的 system-blade 组成一个完整、已整合的解决方案，你可以基于它来设计、开发、开通你的应用。单卡提供8 到64 E1、T1 或J1 中继，每中继独立管理而不需要把系统关掉。而即插即用和热拔插特性容许运营商增加或删除板卡，改变中继、信令、信令协议栈类型和其它的变异和功能，大大节约了时间和工作量。

7 号信令高效和高可用性的意义…
　　动态灵活配置 - 更高的容量和性能- 优越的扩展性

7 号信令已经来了！而且是在TB640 system-blade上…
　　在TB640 上的7 号信令协议栈提供无比的高性能和优越的扩充性，加上动态灵活配置，TelcoBridges 提供电信级的system on a blade?的优点。

动态灵活配置
　　当系统在线时，可以随时增加、减少7 号信令链路，增加CICs, OPCs, DPCs 和7 号信令链路组（linksets）。单卡可以同时使用多钟7 号信令协议变种，并可以动态增加或减少使用中的7 号信令协议变种。

更高的容量和性能
　　一张 TB640 卡可以支持到最大64 链路和超过30,000 CICs。卡上强大的处理能力能每秒种完成1000 ISUP 呼叫，使应用服务器有更多的资源处理其他工作。

优越的扩展性
　　通过在卡上执行7 号信令协议栈、分布式的架构和多卡共享单点码，TelcoBridges 让你可以开发出一个你需要的高性能、高扩充性的系统。TelcoBridges system-blade? 的三大优势--系统可以控制大量的话路、系统可以支持大量的7号信令链路和系统可以达到庞大的呼叫量，这分布式的架构意味着TelcoBridges 的7 号信令可以达到比市场上其他现有产品更高的性能。

7 号信令规格

　　支持MTP1, MTP2, MTP3, ISUP, TUP, SCCP & TCAP

功能和特点

直接控制MTP2, MTP3, ISUP, TUP, SCCP & TCAP 的APIs

同时支持多种协议和变种 (ISUP, TUP and TCAP)

分布式的架构

容错和高可用性

负载平衡

MTP1 and MTP2

单卡最多64 链路

单 E1 / T1 最多 16 链路

支持56Kbps 和 64Kbps 链路

支持1.5M 和2M 高速链路High Speed Links (HSL)

支持链路的动态灵活配置

支持的协议变种

ITU-T, Q.701, Q.703, Q.781 Recommendations

ANSI T1.111.3 Specification

可以支持的协议变种 (有需求时可提供)

JT Q.703 (TTC, Japan)

NTT Q.703 (NTT, Japan)

MTP3 功能和特点

单卡最多 64 OPC

单卡最多 64 linksets

支持linkset 和OPC 的动态灵活配置

支持动态路由 (DPC) 配置（增加DPC 不需停止服务)

多卡可以共享单点码（采用分布式的架构）

支持的协议变种

ITU-T, Q.701, Q.704, Q.707 (1988, 1992, 1996), Q.752 (1997), Q.782 (1996), and Q.2210 (1995) Recommendations

Telcordia GR-246, T1.111.4, 1998.

ANSI T1.111.4 Specification, 1992 and 1996

ETSI, ETS 300 008, 1991

China, GF001-9001, Technical Specification of SS7 for National Telephone of China, 1991

可以支持的协议变种 (有需求时可提供)

JT Q.704 and Q.707 (TTC, Japan) Specifications, 1992

NTT Q.704 and Q.707 (NTT, Japan) Specifications

ISUP 功能和特点

支持动态网络、电路和协议栈配置

支持动态CIC 配置

单卡支持超过30,000 CICs

单卡支持超过500 calls/s （每呼叫5 个 MSUs）

支持的协议变种

ITU-T, Q.700, Q.761-Q.764, Q.763 Addendum 1, Q.765 ISUP ASE Module, Q.766, Q.730, Q.767

ANSI, T1.113

可以支持的协议变种 (有需求时可提供)

ETSI (V2 and v3): ETS 200 356, ETS 300 3

Deutsche Telecom FTZ, 163 TR 75.95

Italy ISUP, ISUP-S ISDN User Part Specification

Singapore Telecom, Common Channel Signalling System N.7 (National)

Russia ISUP, ISDN User Part (ISUP) Specifications for the National Network of Russia (Compliance Statement)

Telcordia GR-317 -- CORE, Generic Requirement for Call Control Using ISDNUP. Issue 2, December 1997.

Telcordia GR-394 -- CORE, Generic Requirement for ICI Using ISDNUP. Issue 2, December 1997. Revision 1, November 1998.

NTT (Japan), Q.761-a, Q.762-a, Q.763-a, Q.764-a

NTT (Japan), Appendices 4 and 5, ISUP Specification

India 2000, National CCS7 Standards for MTP and ISUP Standards No.S/CCS- 02/03.Jan'2000

TUP

支持的协议变种

ITU-T, Q.721-Q.725

China, GF 001-9001

SCCP

支持的协议变种

ITU-T, Q.711-Q.714, Q.716 (1988, 1993, 1996), Q.752

ANSI T1.112 (1988, 1992, 1996)

GSM 08.06

China (1994)

可以支持的协议变种 (有需求时可提供)

Telcordia GR246 Issue 5

Japan (JT Q711 - JT Q714)

TCAP 功能和特点

支持的协议变种

ITU-T, Q.701, Q.752, Q.771-Q.775, Q.787

TTC (Japan), JT Q.771- JT Q.774

可以支持的协议变种 (有需求时可提供)

ETSI, ETS 300 287-1

ANSI, T1.114

东讯博瑞公司供稿 CTI论坛编辑
