华为3Com 视讯会议解决方案

2006/12/13

1.方案引入

  视讯会议技术实现了语音、图像、数据等信息综合在一起的远距离传输,使人们在进行异地交流时利用视讯技术既可以听到对方的声音,又可以看到对方的活动图像和胶片内容,大大增强了异地交流的亲切感和临场感。

  在“效率至上”的信息社会中,企业通过视讯系统,进行协同工作时既可听到对方的声音,又可看到对方的图像,大大增强了沟通的效果,在节约宝贵的时间、精力和金钱的同时,又提高了企业的管理和决策效率,充分发挥出视频会议真实、高效、实时的优点,为人们提供了一种简便而有效的协同工作手段。

  H3C ME5000视讯会议解决方案是以ME5000为中心推出的一套专门针对行业用户定制的视讯会议解决方案,方案也包括了MG6030、MG6060 高清终端、TopView桌面视讯终端(捆绑附带数据协作服务器——数据交换单元,简称“DSU”)等终端侧部件;通过ME5000与终端协同工作,用户可以进行面对面的双向沟通及资料分享,直接提升企事业单位形象及竞争力。

  H3C ME5000视讯会议解决方案支持多画面分屏和切换控制,支持最新的H.264视频编码协议;整体性能卓越,稳定,满足视频会议实时、稳定、安全的要求,适用于政府、企业、教育、医疗等行业客户的视讯系统建设需求。

2.方案概述

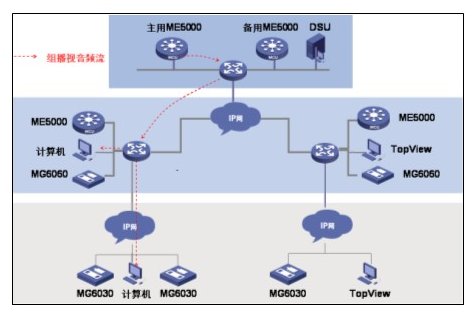

  华为3COM技术有限公司根据行业用户的实际需求,推出的H3C ME5000视讯会议解决方案的系统结构图如下:


  以上是一套功能强大、组网灵活、基于标准协议构建的视讯会议解决方案。具有以下显著的功能特性,确保能够满足行业用户各种组网需求:
3.功能特点

  ME5000与终端侧设备相互配合可以满足行业用户各种网络部署及会议功能操作需要,具体功能特性体现如下:

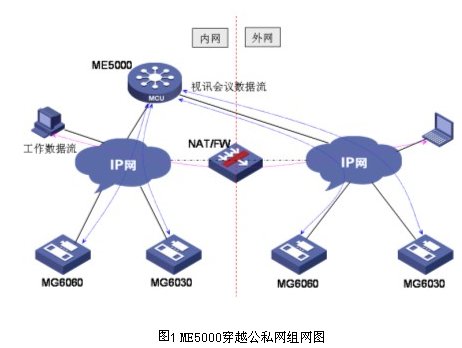

  支持多网口路由

  ME5000 提供4个以太网口,其中3个网口可以用来召开视讯会议,这3个网口可以跨越在不同的网段上,实现公、私网的穿越,同时也可以为用户提供网络负载均衡的功能。在存在防火墙的环境中,可以把ME5000的两个网口分别布置在防火墙的两侧,连接内、外网的视讯终端,从而可以直接绕过防火墙进行开会,而不影响其它数据业务的安全,内、外网进出数据业务时仍然会通过防火墙,网络安全保护作用不受影响。

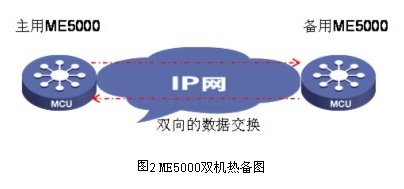

  业内首创电信级双机热备技术

  ME5000提供双机热备技术。当管理人员误操作或非正常断电或设备意外故障时,备份ME5000将及时接替原ME5000将会议继续召开,保证了重大会议持续稳定地召开,减轻了会议管理人员的负担。


  支持互控级联和无限级简单级联

  ME5000 支持二级互控级联与无限级简单级联,满足视讯网络的灵活部署需要:

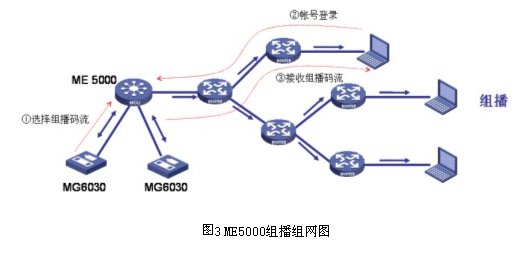

  支持组播功能

  ME5000 支持会议组播功能,可以同时支持所有会议的实况组播。通过会议组播功能可以极大缓解ME5000的出口带宽。(目前推荐的组播接收工具有Quicktime(H.261),Realone(H.261)和VIC/VAT(H.261、H.263))


  简单易用的WEB 管理方式

  ME5000 采用Web 远程管理方式。Web 管理方式要比Client 端软件管理方式灵活很多,可以实现移动会议调度,如当领导到外地视察,需要开现场视讯会议,假设采用Client 端软件管理方式则需要在外地会场再安装一套Client 端管理软件,而Web 管理方式则不存在这样管理复杂的问题,用户不需要安装任何管理软件,任意一台PC 都可以直接通过浏览器管理调度视讯会议。

  支持H.264 高清晰视频编码标准

  系统支持H.264高清晰度视频编解码,采用H.264编解码技术可以实现低带宽下高清晰度、高流畅性的视频图像质量。

  统一级联会议调度

  ME5000支持由主用MCU管理台统一调度全网级联会议方式,大大缓解用户的维护压力,节省人力成本。

  支持多种会议控制模式

  系统具有多种会议控制方式:支持主席控制、导演控制、语音激励等方式。另外在会议中ME5000可以实现主会场单独选择观看任意分会场图像,而不改变分会场所看的图像。

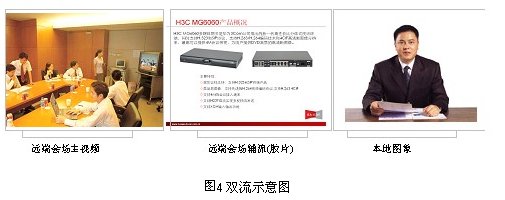

  强大的双视频流传输技术

  双视频流传输是指同时传输两路动态视频到各分会场:双流是指分会场能够将本会场的两路视频同时传输到MCU上,MCU 能够将两路视频同时传输到各分会场。ME5000与MG6060配合可以将终端第二路视频传输到其他会场,适用于在开会的同时,对文件、图片讲解,使会议更加生动,内容更加丰富。

  在双视频流传输中,第二路流可以是PC 画面、DVD 动态画面、幻灯片、辅助摄像头或电子白板等,在传输PC 画面时,能够支持最高XGA(1024*768)分辨率。


  栩栩如生的多画面显示

  系统提供了2、3、4、5+1、3+4、7+1、9、8+2、16分屏等多画面显示功能,其中的每个子画面可以随意选择,也可以随意设置某个分会场在多画面中的位置,某个子画面可以轮巡,也可以通过语音激励切换。在会议进行中,各种分屏模式可实时切换,随时将画面显示切换为所需要的分屏模式,不会造成断会等不良情况。

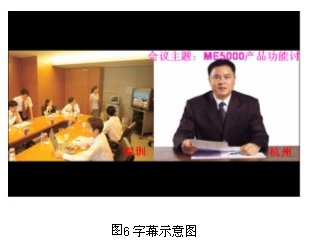

  灵活多变的全中文字幕

  字幕能够显示会场名称、会议主题、会议临时通知等文字提示,可以使视讯会议发挥更佳的临场效果。ME5000 设置的会场名称显示位置可以在左上,左下,中上,中下,右上,右下六个位置中任意选择,其字体的颜色、大小、可以随意调整;ME5000 同时还具有滚动字幕功能,可以显示会议欢迎词、会议主题、会议概要、会议结束提示等等会议常用的文字说明,其位置、字体大小颜色可以随意调整。


  支持终端远程摄像头控制功能

  系统全面支持远程摄像机控制,主席会场可以对其他各个分会场的摄像头进行远程控制(上下左右、远近)以及位置预置等。

  完善的图像轮巡功能

  ME5000支持主会场轮巡、广播轮巡功能、定制轮巡功能:

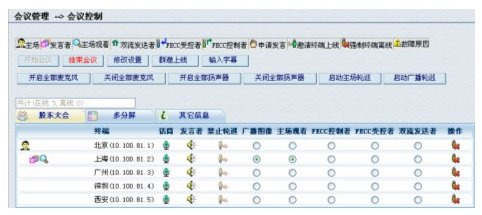

  完善的会议控制功能

  ME5000提供完善的会议控制功能,包括指定/取消主席、申请发言、字幕设置、广播会场、多分屏设置、多分屏轮巡、会场静音、会场闭音、添加会场、删除会场、呼叫会场、挂断会场、会议召集、结束会议、掉线重邀、会议结束提前通知、群邀上线、主场轮巡、广播轮巡、终端控制等等。

  强大的会议保障功能

ME5000会议控制页面上提供网络状态监测功能,实时关注网络变化,协助判断网络故障。ME5000还提供自动断线重邀功能,当参与会议的某一终端因为非主观因素而离开了会议,ME5000可以保证离开会议的该终端能够自动被重邀入会。

  强大的数据协作功能

  TopView通过与其附带的DSU(数据交换单元)支持下在ME5000环境中可以自动开启数据协作功能,实现视频、语音、数据的融合,丰富与会人员的交流手段。

4.方案部件

  H3C ME5000视讯会议解决方案主要包括ME5000及接入终端等部件。

  ME5000

  ME5000是一款符合H.323协议的MCU,MCU在视讯网络中是媒体流多点控制单元,是视讯会议的核心,当参加会议的终端数量多于2个时,需要经过MCU来进行控制。MCU按照H.323系列建议的规定实现图像和语音的混合与交换,实现所有会场的控制等相关功能。华为3COM技术有限公司的MCU——ME5000最大码流可以支持到4M 4CIF格式,真正实现高清晰、高品质的会议效果。

  视讯终端

  视讯终端系统将摄像头、麦克风采集到的模拟视音频信号,进行采集、压缩编码、多路复用后经传输线路送到MCU;同时将从传输线路上接收到的视讯信号进行解码处理,还原成会场图像、语音。视讯终端是直接面向与会者的设备,华为3COM技术有限公司可以提供高、中、低档的设备满足各类用户的使用需求,包括了MG6060、MG6030、TopView(捆绑附带了DSU)等等视讯终端设备。

5.组网应用

  通过华为3COM技术有限公司提供的H3C ME5000视讯会议解决方案,众多行业用户可以灵活选取合适部件,为自己量身打造合适的多媒体视讯业务服务:

  1. 普通视讯会议、行政会议


  2. 点对点的可视通信和多点的桌面会议


  3. 应急通信与指挥调度


  4. 医疗行业的远程医疗、手术施教


  5. 教育行业的远程教学


  6. 政法系统的远程会审

华为3Com公司
