软交换系统
2006/04/26
北京蓝牙SⅡ(Lanyears VoIP SoftSwitch)软交换系统是一套构架灵活、组网严密、使用方便的分布式开放的电信级交换平台,可有效利用现有公用Internet网络资源,支持所有网络接入方式,全面支持H.323 协议和SIP协议,针对Internet 和现有VoIP 系统的特点,为电信运营商和企业用户切入并主导NGN(下一代网络)通信业务提供有效手段——集VoIP 交换、管理于一体的电信级系统平台。北京蓝牙软交换系统完全解决了IP网络环境复杂的技术难题,完全解决各种基于NAT的穿透技术。集用户接入,通信信令处理,媒体流交换和路由策略管理,设备的管理以及用户管理为一体的综合VoIP业务管理平台。
接入网络层 | 用户接入边缘层,即最终用户终端的接入端网络,可以是ADSL,Cabel,WAN等。 |
信令处理和多媒体包交换层 (SPU & PXU Server) |
通信信令和协议的处理, 实现H323,SIP,MGCP*信令的处理及路由以及媒体流的路由。 SPU(Signal Process Unit):信令控制单元; PXU(Package Exchange Unit):包交换模块; |
策略决定层(Policy Server) | 系统的路由策略,路由选择.决定一个多媒体会话的路由.并与Radius(AAA Server)连接,完成帐户的认证,授权,记费记帐等。 |
管理层 (Web,DNS,SNMP,AAA,Application Server等) |
为管理员和用户等不同角色提供管理界面,提供了SNMP,Web Server,DNS Server,Application Server等,为整个系统提供营运管理和分析。并由AAA Server向电信营运商的BOSS系统提供接口。 |
SⅡ相关协议
北京蓝牙软交换系统的技术体制遵循如下规范:
中国信息产业部电话交换设备总技术规范书(065-1997)
中国软交换设备总体技术要求(YDC003-2001)
中国国内电话网No.7信号方式技术规范(GF001-9001)
国内No.7信令方式技术规范综合业务数字网用户部分(YDB038-1997)
中国信令网关设备SG技术规范(YD1203-2002)
中国M3UA技术规范(YD1192-2002)
中国IP电话/传真业务总体技术要求(YD/T1044-2000)
IETF SIP标准RFC3261-3265
IETF RADIUS标准RFC2138/RFC2139
ITUH.323标准、标准等相关技术规范。
注:在通信协议上, 有H.248/Megaco/MGCP/H323,SIP等,但由于SIP具有简单、通用、易于扩展等特性,已逐渐发展成为主流协议。
SⅡ运行环境

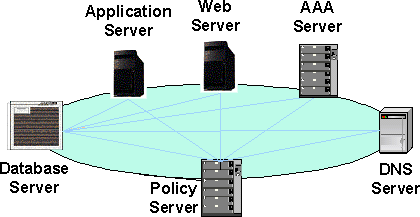

管理层
Policy服务器端 | CPU:Intel Pentium4 2.4G以上处理器 内存:最少512M以上 硬盘:最少40G以上可用空间 操作系统:推荐使用Redhat Linux 9.0或以上版本 组件:ORACLE 9I或以上版本运行库 网络:1个固定IP |
数据库服务器端 | CPU:2个Intel Pentium4 2.4G处理器 内存:最少1G以上 硬盘:最少80G以上可用空间 操作系统:推荐使用Redhat Linux 9.0或以上版本 数据库:ORACLE 9I或以上版本服务器端 组件: 网络:一个与Policy在同一局域网的IP |
WEB服务器端 | CPU: Intel Pentium4 2.4G处理器 内存:最少1G以上 硬盘:最少80G以上可用空间 操作系统:推荐使用Redhat Linux 9.0或以上版本 数据库:ORACLE 9I或以上版本服务器端 组件:TOMCAT4.1以上版本 网络:1个固定IP |
DNS服务器端 *可与Policy共用一个服务器 |
CPU: Intel Pentium4 2.4G处理器 内存:最少512M以上 硬盘:最少80G以上可用空间 操作系统:推荐使用Redhat Linux 9.0或以上版本 数据库:ORACLE 9I或以上版本服务器端 组件:TOMCAT4.1以上版本 网络:1个固定IP |
AAA服务器端 | CPU:Intel Pentium4 2.4G以上处理器 内存:最少512M以上 硬盘:最少40G以上可用空间 操作系统:推荐使用Redhat Linux 9.0或以上版本 组件:ORACLE 9I或以上版本运行库 网络:一个与Policy在同一局域网的IP |

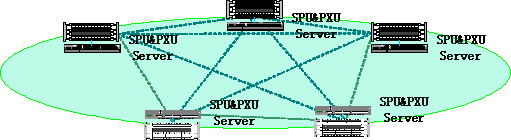

SⅡ交换层
信令处理 | 设计原则: 单独处理通信协议,使信令和业务的分离结构便于各个部分独立扩展。方便支持信令的扩展,如随着技术的发展支持一些新的通信协议。 功能: 处理同种协议的呼叫。 处理不同协议的呼叫,支持呼叫协议的转换。 |
多媒体交换 | 设计原则: 依据SPU的指令,处理对多媒体数据包的高性能转发。 功能: 稳定高效的转发多媒体数据包,并解决网络问题,并提高服务品质。 |

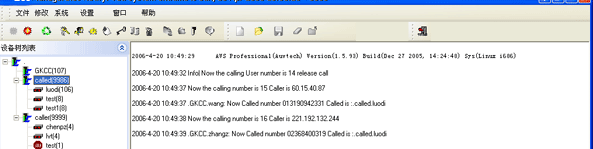

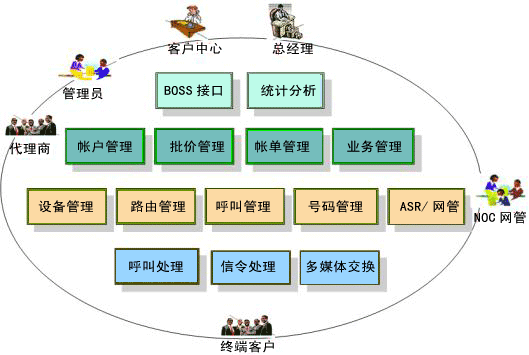

呼叫处理 | 设计原则: 处理接受终端用户的呼叫请求。 代理向policy请求呼叫认证系统 中每一个呼叫,负责上报给policy,并接受policy的指示。 功能: 设备管理:包括:设备信息管理、设备号码管理、用户的路由策略决定,统计分析、综合查询等等。 路由管理:为管理者全方位地管理系统拥有的路由资源,并对这些资源进行开发提供决策支持。如为不同的客户不同的要求,提供最适合的路由组合。 呼叫管理:监控系统现在正在进行的通话,让管理者实时了解系统当前的业务状况。 ASR统计:让管理员实时了解系统的近一段时间的各类用户,各路由的接通率,平均通话时长等。 网管:提供管理员管理每个设备的信息,并提供远程登录管理到Internet上任何注册到系统上的设备。 帐户管理:管理系统中的每一个帐户,支持多级的帐户管理。上一级可以依据权限对下一级进行管理。 批价管理:为各种帐户提供与其相适应的价格策略,以最低的成本最有效地激励客户。如定制打折,套餐等不同的定价策略. 帐单管理:为每个帐户提供定时准确帐单收据。可生成 Word、Excel、txt 等不同格式的帐单明细报表和统计报表。 业务管理:为每个用户提供各种不同用户所需要的业务,并能快速的提供新的业务。如呼叫转移,呼叫等待等业务。 |
SⅡ系统特点
可靠性
1、系统级:

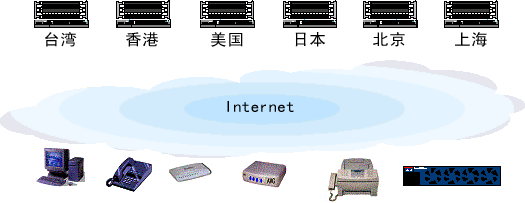

系统级采用多个Internet接入线路的备份。当前Internet网的可靠性并不太高。因此支持多个网络提供商的Internet接入且在多个线路之间互为备份,将最大限度的提搞服务质量。
兼容性
可管理性
安全性
由于系统的架构决定,Lanyears VoIP SoftSwitch系统具有天生的安全性
1) 数据库与Internet分隔开:核心数据库放在内部局域网;Web Server,AAA Server及Policy通过内部局域网与数据库进行通讯。
2) Policy只与SPU之间进行通讯。
1) 网络安全:基于操作系统的固配置控制,采用最小化内核,开放最少量专用服务端口,还可启用防火墙隔离,完善的日志.
2) 与电信公司VoIP网进行通讯采用内部局域网方式进行.
终端设备认证安全:
静态IP:支持基于IP地址的认证
动态IP:基于用户名+密码+设备Mac认证
支持多级帐户和共享帐户基于信用额度,帐户余额的呼叫限制,
在任何一级余额不足时,将自动停止该帐户及下级用户的业务。
1) 系统是一个分布式结构,可以依照用户规模来,适合网络不同发展阶段的需求,网络随用户需求滚动发展。
2) 根据软交换设计理念,信令和业务的分离结构便于各个部分独立扩展,如增加支持一些新的协议,但不需改变现有的业务。
实用性
认证计费
