大汉三通短信平台CTC-SMS
2006/03/09
一、大汉三通短信平台CTC-SMS 功能模块
大汉三通短信平台 CTC-SMS 为上海大汉三通网络通信有限公司的软件产品（下面简称为 CTC-SMS短信平台），系统模块结构如下：

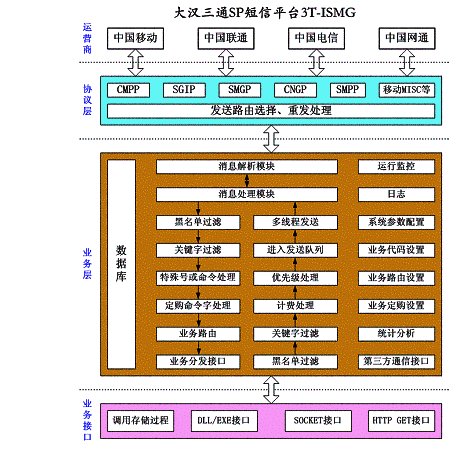

图1 CTC-SMS系统模块结构
CTC-SMS短信平台包含以下模块：
- 通讯协议模块
- 业务处理模块
- 平台监控模块
- 数据管理模块
- 业务接口模块
该平台可以广泛地应用于多种行业的短信息应用

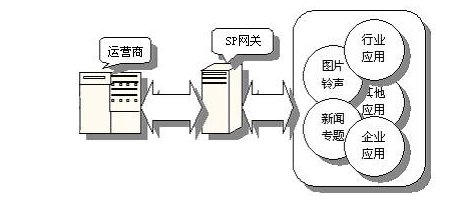

图 2 CTC-SMS 支持基于短信息的多种应用
1.1 通讯模块（SMS GateWay）
主要功能：
- 接入移动、联通的短信平台，提供收发短信的功能；
- 接入电信、网通的小灵通短信平台，提供收发短信的功能；
- 提供接口，与业务路由模块及数据库连接。
核心优势为：
- CTC-SMS完全遵照短信协议开发，不使用其他厂家的API；
- 跨接多种网关（ CMPP、SGIP、SMGP、CNGP、SMPP），符合不同短信平台接口协议，满足不同运营商的接口要求，保证用户系统在连接不同网关时的稳定性。实现从CTC-SMS短信平台到运营商短信平台的互连互通；
- 全面的上下行日志数据；
- 提供详细的状态报告。并根所返回状态，实施限时限次重新发送（确保由业务程序提交的信息，让用户尽可能的收到，且只能为一条信息，不能因为重新发送让用户收到多条信息！）；
- 上下行短信内容关键字过滤；如发现相关内容，记录相关数据同时报警。可自行设定关键字，如"法轮功"等。
1.2 业务路由模块(SMS Router)
主要功能：
- 提供 MO到各业务模块的业务路由--根据长号码或业务代码进行业务路由，分配给相应的业务模块处理：
MO为0000时，反馈业务全部取消通知，并通知业务合作商
根据长号码把某一号码、或某一号码段的 MO转发到指定业务
根据业务代码把 MO转发到指定业务（ 对 MO 的 转发优先级如下： 1、信息头内容为00000或0000；2、 特定号码的特定
信息头内容； 3、某一号码或某一号码段；4、同一级别内容越长优先级越高）
根据特定业务代码，回馈相应内容
- 监控 MT，屏蔽异常MT、并提出告警。
- 根据自己定义的接口，为业务合作商提供短信通道。
- 对业务包月话单的提交能提供开始日期和结束日期控制（可外部配置。如每月只能在 1日至20提交包月话单，其余时间不发送,）
- 跟踪下行日志，确保包月类扣费话单每个月每个业务只能提交一次，大额点播类信息实行每天限次提交 (可由外部配置,确保在业务程序出错而多发信息或用户多次盲目点播，引起用户投诉。)
- 上下行短信内容关键字过滤；如发现相关内容，记录相关数据同时报警。可自行设定关键字，如"法轮功"等。
1.3 网关监控模块
主要功能：
- 配置网关参数；
- 监视短信平台运行状态，必要时自动重启短信平台。
1.4 数据管理模块
主要功能：
- 数据备份。
- 数据查询。
- 计费系统：根据业务种类及业务代码，进行数据统计，提供计费日报表、月报表。
1.5 业务接口模块
CTC-SMS短信平台为了方便用户开发业务，提供多种业务接口。目前支持的接口类型有：数据库接口、DLL/EXE接口、SOCKET接口、HTTP
GET接口等。
接口介绍如下：
调用存储过程：
- 把业务逻辑用一个存储过程来表示， CTC-SMS短信平台 在对指定上行（ MO ）分发时，直接执行此存储过程，存储过程生成的
MT 写入 CTC-SMS短信平台的下行表 ；
- 例：有一个存储过程的功能是上行号码为 2194 ，对内容为" CX "的 MO 回复"你的积分为 … … "等。平台分发时执行该存储过程，直接返回相应下行（
MT ）；
- 适用于各种业务逻辑不是特别复杂的业务，如信息查询、聊天、笑话点播等， 此类业务只要开发一个存储过程，就能快速在CTC-SMS短信平台
上实现。
DLL/EXE接口：
- DLL 接口， 是一种已经封装好的 SOCKET接口。用户在自己的业务系统中直接调用该DLL提供的函数，就可以完成与CTC-SMS短信平台之间的短信交互。
- EXE接口，又叫 DB 分发程序，通过调用 DLL ，与 CTC-SMS 短信平台分发端口连接。定时获取短信平台转发的 MO
，并把内容写入 smsIn 表中；同时取出 smsOut 表中的记录，送到 CTC-SMS 短信平台的分发接口。
- 最适合于 与 SP 合作的第三方，第三方不用对外开放端口，使用 DB 分发程序直接与 CTC-SMS 短信平台连接，就能实现双方的短信交互。第三方在开发业务时先读取本地数据库
smsIn 表中的记录，处理后写入 smsOut 表。或者在 smsIn 上建立触发器，当写入数据时，自动执行指定的存储过程。
SOCKET接口：
- MO 数据打包后，通过网络发送到指定 IP 地址的端口上，业务程序接收处理后，用相同的方式把 MT 发送到 CTC-SMS
短信平台的第三方通信接口，再由短信平台处理；
- 适合于不同 IP 之间大流量的合作业务，流程由业务程序自由控制。
- 既可以在公司局域网内，业可以在两个公网 IP 之间使用该接口。
HTTP GET接口：
- 按照指定格式，把 MO 数据打包成 URL ，通过调用指定 IP 的 WEB 服务器的页面，页面直接返回下行内容，再由 CTC-SMS
短信平台处理；
- 适合于不同 IP 之间小流量的合作业务，通过 WEB 页面来实现的业务。 WEB 页面（主要是 ASP 、 JSP 页面）通过和
SQL Server 、 Oracle 中存储过程的结合，可以快速实现流量不超过 1 条 / 秒的复杂业务。合作业务可以借助 WEB
服务器和数据服务器快速实现。
- 适合于不同平台之间业务的开发，如业务放在 Linux 服务器上，短信平台放在 Windows 服务器上，短信平台通过这种方式可以实现于
Linux 平台下业务的快速衔接。
二、 大汉三通短信平台 CTC-SMS 系统构架

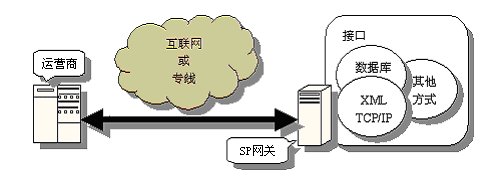

图 3 CTC-SMS 连接方式
CTC-SMS 短信平台只要通过互连网或专线，就能与运营商的短信中心连接，不用提供特别的连接方式。
三、 大汉三通短信平台 CTC-SMS 支持协议
CTC-SMS按百分之百短信协议开发，没有使用其他厂家的API，完全支持各类网关协议。
3.1 支持中国移动 CMPP 协议及 MISC 系统
CTC-SMS完全支持中国移动所制定的《中国移动通信互联网短信平台接口协议》3.0版本（简称CMPP协议）。
CTC-SMS完全支持中国移动所制定的《移动数据业务管理平台(DSMP)》中的 SP 定购关系同步、SSO 网站登录等功能。
3.2 支持中国联通 SGIP 协议
CTC-SMS 支持由中国联通所制定的《中国联合通信公司短消息网关系统接口协议》（简称SGIP协议）版本1.2及其适应性修改版本（支持LinkID）。
3.3 支持中国电信 SMGP 协议
CTC-SMS支持由中国电信所制定的《基于固定电话网的信息终端及综合信息系统技术规范》中《第七分册短消息网关（SMGP）协议 V2.0》及《第七分册
短消息网关（SMGP）协议 V1.3》
3.4 支持中国网通 CNGP 协议
CTC-SMS支持由中国网通所制定的《PHS短消息网关技术规范》中《第一分册 短消息网关与服务提供商（SP）接口规范（CNGP）V2.0》及《第一分册
短消息网关与服务提供商（SP）接口规范（CNGP）V1.0》。
3.5 支持 SMPP 协议
CTC-SMS支持国际上通用的《短消息点对点通讯协议》（简称SMPP协议）3.3和3.4版本。
四、大汉三通短信平台CTC-SMS特色
采用 VC 编写，利用面向对象的方法和消息触发的机制，适用于所有的 WINDOWS 平台。支持中国移动的 CMPP 3.0、 CMPP
2.0 ；中国联通的 SGIP 1.2 ；中国电信的 SMGP 2.0 、 SMGP 1.3 ；中国网通的 CNGP 2.0 、 CNGP1.0
；国际通用协议 SMPP 3.4 、 SMPP 3.4 ，每个协议实行模块化，开发成对应的动态链接库，并提供统一的接口。
模块稳定性强，程序中所采用的主要技术和方法均为成熟稳定，久经考验的技术，在大量系统中长期运用，经过了长时间的测试。各个模块处理消息效率高。消息处理通过内建线程池进行，采用多事件多消息的方法，可以对大量消息进行并行处理，大大提高了消息处理的速度，同时提高了短消息平台的总体处理速度。
CMPP 协议根据其特点，采取了滑动窗口机制， 大大提高了短消息收发的速度。
兼容性好。提供便捷的接口与短信业务程序和业务合作商相连接，既有简便易行的数据库接口，也有快速的基于 TCP/IP 的 XML 接口。
管理方便。全面的日志管理，用于用户监控和分析。良好的短信状态报告的管理，具体操作方式用户可以自行配置。
网关稳定性强。可长时间稳定工作 , 维护工作少。并提供专门的监控程序，如果系统出现故障，监控程序会自动启动网关。
网关处理能力高。理论值可以达到 200 条/秒，一般可以达到 100 条/秒。（与 SP 其他配套环境有关）
操作方便。安装调试简便，一般半天就可以接通，最长不超过两天。
五、 性能部分指标
系统瞬间峰值：
- 不操作数据库，仅写日志，稳定工作在 800条/秒/一个TCP/IP连接；
- 写数据库，稳定工作在 200条/秒/一个TCP/IP连接；
- 占用系统资源：大约在 30%~40% CPU（PIII 2.4G, RAM 1G）。
- 短信流量理论设计值： 500万条/天；
- 发送速率： 600条/秒（不写数据库），200条/秒（写数据库）
- 接收速率： 800条/秒（不写数据库），300条/秒（写数据库）
- 进程处理：多个业务同时可挂接；
- 以上数据由采用模拟器测试所得和实际检测综合所得；而实际的网关来说，移动、联通实际分配给 SP的流量一般只会开到大约80条/秒。
六．使用案例
- 上海移动、上海联通、上海电信；
- 四川移动、四川联通、四川电信；
- 重庆移动、重庆联通；
- 湖北移动、湖南移动；
- 辽宁移动、辽宁网通；
- 北京移动、北京联通、北京网通；
- 吉林移动、吉林联通、吉林网通；
- 甘肃移动、甘肃联通、甘肃电信；
- 陕西移动、陕西联通；
- 广东移动、广东联通、广东电信；
- 新疆移动；
- 福建移动、福建联通、福建网通；
- 山东移动、山东联通、山东网通
