Centnet基于卫星数据通信的VOIP应急通信方案
2009/07/14
一、目的
大力促进和加强卫星数据通信系统的科学管理，加强对通信费用支出的控制。提高现有数据网络的综合利用效率，实现内部传真、语音通信网络化，使各级之间传真、电话免费。
以现有数据网为系统建设基础，结合处于国际先进水平的世纪网通公司提供的VoIP通信系统，建立基于卫星数据通信的VOIP系统平台。实现对内部的电话/传真通信权限、话费、通话时间的统一监控和管理。提高内部通信系统的安全性、保密性。
二、方案设计及描述

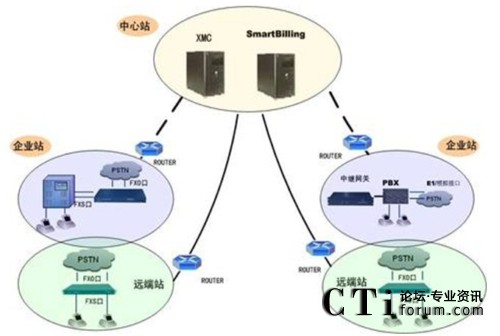

1、方案拓扑图
2、描述
(1) 拓扑图说明
某行业集团Ku频段卫星数据通信系统是由北京中心站、70个企业站、近6000个远端站组成的卫星通信网络。根据某行业集团的业务需求，建立由中心站，企业站，远端站组成的二级树状网，卫星网络拓扑结构。
数据业务分为交易卡类的低速数据业务、连续数据传输业务、WEB方式的非对称业务、数据广播业务及静态图像传输业务等。
话音采取网状网的拓扑结构，企业站与中心站之间可以通过地面线路或卫星线路进行连接，远端站通过卫星单跳可以与中心站及网内任意一个企业站连接，远端站间可通过卫星以单跳或双跳连接。
视频传输网中，远端站与各自企业站构成星状业务网，企业站与中心站之间可以通过地面线路或卫星线路进行连接，远端站通过卫星单跳可以与中心站及网内任意一个企业站连接（中心站与企业站之间可借助地面专线），个别远端站除与企业站建立之外，还与中心站直接建立业务连接。远端站间可通过卫星以单跳或双跳连接。
各远端站、企业站均与中心构成星状连接。
(2) 特点
从外部拨打进来，不改变客户拨号习惯；从内部拨出去，通过不同的被叫前缀，智能路由选择走VoIP电话线路或走PSTN线路，不改变原有的拨号习惯。
- CNG系列网关，支持连续拨号、缩位拨号功能。
- 根据需要设置IP中继号码，简化拨打的号码。
- 内部之间通话，通过VoIP电话系统点对点拨打，零通话费。
- 实现从中心站、企业站及终端站真正的远程分机系统（Centrex）。
- 支持断电保护、1+1逃生，实现一机双号。
(3) 呼叫多业务说明
- 基于SIP协议的XMC软交换及CNG系列语音网关，通话时具有丰富的呼叫增值业务。
- 去电或来电显示号码。
- 无条件转移，遇忙转移，无应答转移，离线转移。
- 免打扰。
- DID。
- 呼叫转接功能。
- 双网转发。
- 自动话务台，可设置多个话务员号码。
- 中继分组。
- 呼叫排队。
- 组内代接。
- 自定义背景音乐功能。
(4) 安全性和稳定性说明
- VoIP电话系统是建立在卫星通信数据专网下，保证通话机密性。
- 软交换系统及CNG系列网关具有良好的运行记录，无故障运行长，有效保证电话接通率。
- 软交换系统具有1+1自动备份、自动恢复功能，可有效防止数据丢失。
- CNG系列支持带O口逃生，掉电或网络出故障，不影响通话。
- 软交换系统位于防火墙后，有效防止来自外部或内部的攻击。
- CNG系列网关采用嵌入式操作系统，有效防止计算机病毒入侵。
- CNG系列进行在线呼叫时，采用了帐号、密码、MAC地址、主叫号码、余额等多种认证及权限分配
(5) 集中统一管理性说明
- 软交换系统和计费系统放置总部机房，对各分支机构的电话子系统统一监控和管理。
- 软交换是基于标准协议开发，从设计和应用上解决了VoIP终端的应用技术复杂程度高，做到局端相对复杂，终端易于操作管理，方便使用。
- 采用世纪网通自有知识产权的网管系统，实现对CNG系列网关远程维护和升级管理。
(6) 简约性说明
- 采用传统PSTN和VoIP电话系统合二为一，不必象原先采用大量的市话线路来实现，减少成本。
- CNG系列支持智能路由，减少设备的投入。
- 之间通话采用CNG系列网关免费通话，通过VoIP拨打PSTN低话费，节省成本。
三、方案应用说明
1.通信不间断、无故障说明
为了确保IP电话系统的通信不间断、无故障，世纪网通软交换平台支持1+1备份功能。同时接入网关实现智能路由、断电保护等功能。
1）软交换智能备份及灾难后恢复说明：XMC支持1+1数据同步备份。同时做到异地同步数据备份。
2）接入网关灾难后的不间断通信说明: IP电话系统项目中，如果出现网络不通、或断电等灾难性情况，世纪网通接入网关，内置智能路由、断电保护，以及O口逃生功能，保证内部的正常通话。
2 呼叫多业务实现
基于SIP协议的XMC及CNG系列接入网关，具有丰富的呼叫业务功能。
- 支持来电、去电显示号码。
- 呼叫等待、呼叫保持功能。
- 允许呼入、呼出限制功能。

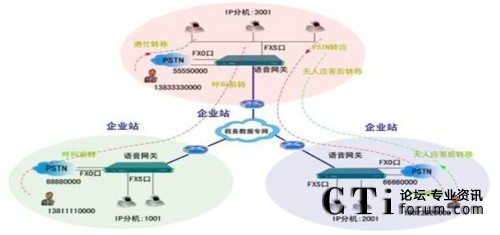

- 拍叉簧呼叫转移
- 从PSTN端呼入到IP分机FXO口时，可以实现无条件、无应答，遇忙多种呼叫转移功能。
- IP分机之间的呼叫时，可以实现分机内部或向PSTN侧的呼叫转移功能。
3、广域CENTREX及拨号规则说明
1）基于IP电话系统的CENTREX 略
2）基于接入网关的智能路由说明 略
3）号码设置规则及拨打说明 略
