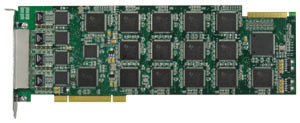

上海维卡VN－PCI系列数字中继语音卡

2008/04/23

　　VN－PCI系列数字中继语音卡是一种采用PCI总线的数字中继语音卡，该系列语音卡包含1E1、2E1、4E1、8E1四款产品，是上海维卡最新推出的数字化、智能化、大容量、高密度数字中继语音板卡，整款板卡采用全DSP结构，可靠的防雷电路及抗干扰多层专用集成电路设计，使板卡性能稳定可靠，功能配置灵活简单，信号处理能力强大，便于用户构建多功能、性能稳定的应用系统。

VN-PCI系列数字中继语音卡一览表

产品功能

1. 支持PCI2.1总线

符合PCI2.1总线标准，通用型PCI设计，支持3.3V及5V PCI插槽。

2. 中继接口：单卡提供1E1、2E1、4E1、8E1 (PCM)数字中继接口。


3. 信令处理

采用可装载的信令处理模块，无需其它附加信令卡，信令升级时无需更换硬件，通过简单的软件配置即可实现，可支持：

• 中国一号信令（SS1），提供MFC收发和SS1接续两层接口。


• 数字一号信令(DSS1)，又称ISDN PRI。


• 中国七号信令(SS7)，提供MTP和TUP、ISUP两层接口，单板完成多个七号信令链路的处理。



4. 信令链路

　　单卡最多支持1－8条信令链路，并支持多个链路的热备份、倒换和倒回功能。7号信令数据链路可以在1—31时隙中任选，不受第16时隙限制。


5. 语音处理：


• 单板具有30/60/120/240路中继通道处理能力。


• 提供30/60/120/240路DTMF、FSK收发功能。


• 数字录音、压缩和回放功能。


• 语音编码为A/u，PCM压缩方法为ADPCM、GSM6.1。


• 采用分布式电话会议技术，所有通道都有独立的会议资源，无需配置额外的电话会议卡，即可实现任意多方的交互式电话会议。


• 支持连续语音处理(CSP)、语音打断（bargein）。


• 全面支持语音识别(ASR)和语音合成（TTS）。



6. 采用CT-BUS总线，符合H.100标准，可方便地与支持这一标准的任何第三方板卡互连互通，从而将获取的语音信号交换至其它设备。


7. 可检测任意频率的单/双音频信号音，方便地与各种型号交换机和集团电话配合使用。


8. 具有32-128ms深度的回声消除（echo cancel）功能，采用业内先进的双方同时说话（DT）/回音路径改变（EPC）检测算法,结合NLP和CNG算法，大大提高通话音质和会议效果。


9. 支持的操作系统：WINDOWS2000/NT/XP/2003

LINUX kernel 2.6/2.4支持Asterisk

• 外形尺寸：长×宽＝306×106mm（不含固定片）


• 重 量：约230g


• 环境要求：

工作温度：0℃—50℃
储存温度：-20℃—80℃
湿 度：10%— 85% 无结露
储存湿度：10%— 85% 无结露

• 录放音技术指标：

录放音编解码格式：CCITT A/μ-Law 64kbps,
IMA ADPCM 32kbps
录放音失真度：≤3%
频响：300-3400Hz(±3dB)
信噪比：≥37dB
放音回声抑制比：≥38dB

• 电源要求： 最大消耗功率：≤8W


• 信令：

SS1：符合国标GF002-9002的DL信令和 MFC信令
SS7：符合Q771-Q795建议的有关规定
DSS1：符合Q.931建议
