维卡科技VN系列传真资源卡

2009/08/19

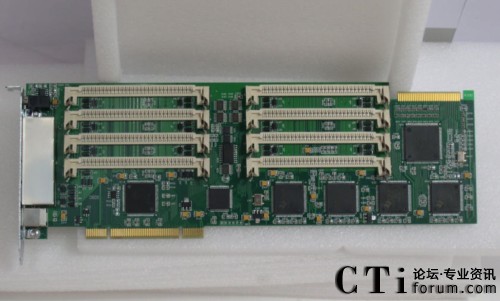

VN系列传真资源卡

  VN系列传真资源卡是维卡科技最新推出的具有传真功能的数字化、智能化、高密度语音板卡,该系列语音卡包含模拟和数字系列二大类产品(见表),是维卡科技在原有VN系列模拟语音卡和数字中继卡的基础上开发完成的,整款板卡采用全DSP结构,可靠的防雷电路及抗干扰多层专用集成电路设计,具有原VN系列电话语音卡的全部功能和特点,便于用户构建多功能、性能稳定的应用系统。

VN系列录音卡一览表

产品功能

1、支持PCI2.1总线

  符合PCI2.1总线标准,通用型PCI设计,支持3.3V及5V PCI插槽。

2、有VN系列模拟语音卡和数字中继卡的全部特点和功能。

3、符合ITU-TSS的T.30建议通信规程,符合ITU-TSS的T.4建议的MH编码。

4、支持ECM纠错模式,提高传真接收和发送的成功率和稳定性。

5、传真速率:14400bps-2400bps自动降速,符合V.21,V.27ter,V.29协议。

6、兼容性所有符合ITU-TSS建议的三类传真机(G3 GROUP)。

7、提供虚拟打印机驱动,方便用户进行文件转换。

产品特点

1、统一的维卡驱动软件

  具有自主知识产权的维卡语音卡驱动程序开发平台具有高度的统一性,用户可以简单地调用维卡语音卡驱动程序开发平台的函数来实现电话呼叫过程中的语音处理,无须您过多了解电话呼叫的细节;能够自动完成数字中继线外拔电话的全过程,并正确识别被叫用户的状态。

2、统一的硬件序列号

  具有硬件授权号识别电路,每片语音卡上的固件中均写入了唯一的维卡硬件序列号,可用于区分不同的卡和防伪识别,应用系统通过简单的函数调用即可获得具有硬件授权号识别电路,用户可向本公司申请唯一的授权号,保护用户软件安全。

3、SIMM内存条插座

  各功能模块通过语音卡主板上的SIMM内存条插座连接到主板,所有触点均为双面接触,提高了连接的可靠性和安装的方便性。

4、RJ45水晶头接口

  提供4个八芯线水晶头RJ45接口,通过一转四专用转接器就可将该接口转为4个两芯线RJ11插座的接入,连接方便可靠,故障率低。

5、外置铃流馈电电源

  外置铃流馈电电源,为坐席模块提供馈电,并可使连接坐席通道上的电话机振铃。

6、音频输出接口

  板卡上的第一个通道集成了模拟音频放大电路,可直接连接耳机或音箱,通过简单的函数调用就可以实现对指定通道进行放音。

7、高性能的DSP算法,1000MIPS的DSP处理能力,确保信号能实时、准确地处理。

8、卡上装有符合电信标准的防雷电路,防雷击能力达到4级,确保语音卡不受雷击损坏。

性能参数

外形尺寸:长×宽=306×106mm2(不含固定片)

重 量:约380g

环境要求:

  工作温度:0℃—50℃

  储存温度:-20℃—80℃

  湿 度:10%— 85% 无结露

  储存湿度:10%— 85% 无结露

输入/输出接口:

  耳机插座:1个,φ3.5立体声插座

  电话线插座:4个,RJ45,8芯

录放音技术指标

  录放音编解码格式:CCITT A/μ-Law 64kbps,IMA ADPCM 32kbps

  录放音失真度:≤3%

  频响:300-3400Hz(±3dB)

  信噪比:≥37dB

  放音回声抑制比:≥38dB

电源要求:

  最大消耗功率: ≤12W

安全防护:

  防雷击能力:4级

CTI论坛报道
