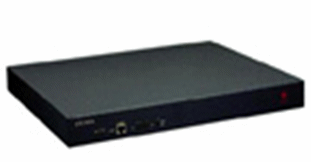

EIG5000/EIX7100集硬件软交换系统为一体的落地网关
2006/04/18
EIG/EIX是一种以 IP 软交换为基础的媒体网关控制器（MGC），基于嵌入式操作系统，统一控制管理众信息FreeGo系统中的EIA系统或其他同协议的语音接入设备，采用标准的MGCP/SIP协议。EIG具有容量大、热备份的电信级电话中继网关功能，目前最多支持16路E1接口,
通过V5或PRI方式与运营商电话交换机对接。EIX不带E1接口功能；
主要对外接口：
EIG/EIX提供2路FE以太接口和1路Console接口： 两路FE接口连接IP网中的L3/L2交换机，又称"业务接口"，Console主要用来调试配置数据；
EIG提供最多16路E1接口： EIG为模块化设计，可以插两块业务接口板，每块接口板提供8路E1接口；E1接口上可以承载多种协议与PSTN交换机对接，如V5.2/PRI协议；
EIG提供1路电源接口；
EIX提供1路电源接口；
主要对外协议：
EIG支持V5.2协议：V5接口是交换机和接入网之间的标准接口，是一种典型的共路信令；通过V5接口，接入网的用户可以不受限地实现交换机提供的所有业务。EIG最多支持10个V5接口；
支持PRI协议： 企业需要大量中继接口时，EIG可以提供基群速率接口；
支持SIP协议：SIP协议是一个用于建立，更改和终止多媒体会话或呼叫的应用层协议。利用SIP协议，EIG/EIX之间或者EIG和其它MGC、应用服务器之间可以互相通信，从而可以支持企业之间VOIP互通、组建虚拟VOIP大网；
支持MGCP协议：MGCP协议是一个控制VOIP通话的呼叫协议，EIG/EIX是控制端，通过MGCP协议来控制EIA呼叫的接续过程；
支持RTP/RTCP协议：RTP协议是VOIP通话中语音数据流的承载协议；RTCP是RTP的控制协议，用于监控会话质量和传递信息；
支持与我司计费服务器的私有话单传送协议：话单结构符合本地话单的国标，传送话单的协议为我司私有协议；
支持SNMP协议、命令行、Telnet多种管理维护方式：EIG/EIX通过网管以太接口连接到网管网，网管服务器就通过SNMP协议对EIG/EIX进行配置数据和管理维护；EIG/EIX还可以通过串口提供命令行的维护手段；另外，通过TELNET可以远程登陆到EIG/EIX上，并使用命令行对它进行管理；
支持TFTP、FTP协议：通过TFTP/FTP协议可以对EIG/EIX进行程序、数据、补丁的加载；
主要业务功能：
支持普通呼叫业务：普通呼叫可以分为内部呼叫和外部呼叫两类。内部呼叫是指在EIG/EIX所带EIA用户之间的呼叫，外部呼叫是指EIG所带EIA用户通过V5/PRI中继接口与外部PSTN用户之间的呼叫。对于内部呼叫来讲，如果主叫用户、被叫用户在同一个EIA上，又叫发夹连接。EIG支持各种类型的普通呼叫；
支持来电显示业务：对于外部呼叫来讲，所有话音业务由PSTN交换机提供，其中来电显示业务需要由EIG检测并再生出来，内部呼叫目前只支持来电显示这一种新业务；
支持定期计费和实时计费：定期计费指EIG产生计费话单后交给计费服务器存储，定期核算。实时计费指EIG产生计费话单后，实时传送给EIA、并通过计费终端显示出来；
支持T30、T38传真：利用IP网络发本地/长途传真能节省大量费用；
EIG/EIX处理能力：
EIG/EIX的处理能力：180K次/小时BHCA值；
EIG/EIX高稳定性：
至目前为止网络正常的情况下连续稳定运行18个月；
主要语音功能：
支持G.711、G.729、G.723 5.3K/6.3K语音编解码；
支持JitterBuffer抖动控制、丢包补偿；
支持EC回声抵消、VAD静音抑制、CNG舒适噪声产生；
支持DTMF检测、再生；
支持语音增益调节；
产品可靠性设计措施和可靠性指标
EIG/EIX为达到运营级的可靠性，采用了多种措施：关键模块均有备份，关键接口也有备份，各模块均支持热拔插，有环境监控功能等。EIG具有1＋1备份的模块包括：主控板/业务板，风扇模块，电源模块，接口板。
EIG采用了模块化的设计，既能满足不同的配置需求，还提高了产品的可靠性。满配置有两块GSYS板(含GDSP扣板)，每组GSYS+GDSP能够处理240路语音数据；满配置有两块GINT板，每块GINT可以出8个E1接口，一个网管网口和一个业务网口；如果配置了两块GINT板，业务网口就可以备份，设备与IP侧网络有更可靠的连接。
EIG/EIX的环境适应能力及尺寸规格：
EIG(带16E1)电源范围：90~264VAC, 或-36~-75VDC；
EIX/EIG(带4或8个E1)外观尺寸：43.65cm（长）*36.00cm（宽）*4.45cm（高）
EIX(带16E1)外观尺寸：43.65cm（长）*36.00cm（宽）*13.35cm（高）
EIX/EIG(带4或8个E1)供电方式：85-265VAC，50～60Hz，1.2A
存储温度范围：-20℃~90℃；
工作温度范围：-15℃~55℃；
工作湿度：10%~90%；
EIX/EIG(带4或8个E1)重量：5.2公斤 ，功耗：30W
众方信息公司供稿 CTI论坛编辑
