BW-252DXC时隙交叉设备
2007/10/15
产品简介:
BW-252系列数字交叉连接设备提供32*32全时系无阻塞可编程交叉连接，设设计上采用嵌入式设计，密度高、测试功能强、结构紧凑，操作方便，具有丰富的管理、维护和测试功能，可靠的网络保护，可广泛应用于专线调度、电视会议、电话、广播电视、文件传送等业务。

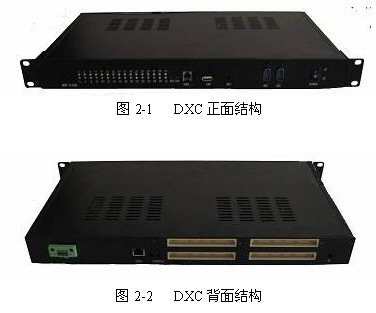

产品图：
主要参考指标：
- ITU G.732 ，G.823抖动特性
- ITU G.703基群接口特性
- ITU G.796交叉连接时延

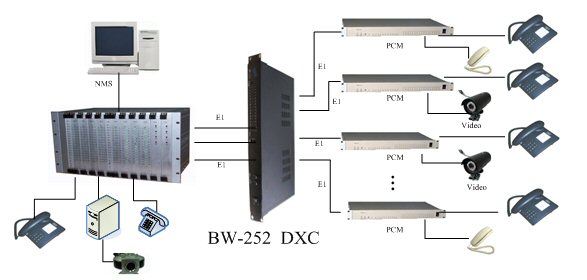

组网示意图:
DXC功能特点:
DXC设备主要功能特点如下：
- DXC数字交叉连接设备容量为32个2.048Mbit/s接口
- 线路阻抗为120欧或75欧可选；
- 提供本地监测接口（RS-232）；
- 以太网端口，可以远程维护；
- 提供串行通信接口（RS-232）；
- 支持单向、双向和广播交叉连接；
- 1U标准设计，体积小、重量轻、工作稳定可靠，安装方便；
- -48V支流或者220V交流电源可选。
典型应用:
- 实时录音、语音交换
- 移动传输网络优化
- 计算机数据传输
- 网络内部连接
- 图像传输及其它数据业务传输
- 七号信令网监测
- 基于信令监测的增值业务
- 话务监测
- 计费核查
技术指标:
- E1 接口：符合ITU-T G.703、G.704、G.706, G.823, G.732以及I.431 ETS 300 233,
ETS 300 166, CTR12 和CTR4建议。
- 比特率：2048Kbps±50ppm
- 支持HDB3 或AMI 线路码型
- 接口阻抗：75Ω/120Ω
- 抖动：符合ITU-T G.823建议
- 时钟方式：E1 线路时钟、BITS 时钟、内时钟。
- 网络接口：10M/100M 自适应以太网口，符合IEEE 标准 802.3
- R232接口：符合ITU-T V.28的建议
发生器开路电压: V0<15V
- 速率:9.6~1152KB/S可设,全功能RS232接口.
- 高速CPU：高速RISC嵌入式CPU，200M 主频
- 标准电源：缺省－48V 直流，允许电压波动：-36V～-72V。
可选配22V交流电，允许电压波动：170V～280V。
- 功耗低：<20W ，输入电流：＜1A
- 接地：设备配置接地柱需引线与标准大地连接。
- 标准结构：1U 19 英寸机架式，尺寸:330mm(深)×480mm(宽)×447mm(高)
前置固定孔，可安装于电信级标准机柜。
- 环境温度: -10℃~+75℃、湿度：50%~90%
- 可靠性预计：MTBF≥65000小时
- 外观颜色: 黑色
- 重量：6.5kg
