BW-2000应急调度指挥系统
2007/10/16
一、系统简介
随着社会科技的发展,人们物质生活的提高,社会安全隐患已经逐渐成为社会发展的主要矛盾,如:火灾、战争、洪涝等,制约经济的发展。危机是不可避免的,关键是看社会对突发事件的应对能力,现在社会寻求一高效的应对措施来降低一切灾害所造成的经济损失,于是应急指挥调度系统出现了,在突发事件中应急指挥调度系统充分发挥其在人员调度,差遣以及现场指挥等方面的重要作用。
BW-2000B正是这样一套高效的指挥调度系统,系统采用嵌入式设计,是目前市场上体积最小、容量最大的调度系统,我公司长期立足于调度系统的开发与应用,有丰富的调度系统开发经验,我们通过技术手段对系统的稳定性和调度音质做了改进,这也是我们长期凌驾于其他同类产品之上的理由。
二、产品组成
(1)调度主机:
主机采用插板式设计,可以根据用户的不同需要进行容量上的扩充。
- 电源模块:提供48V转5V电源。
- 有线中继模块:提供单扳4E1有线数字中继。
- 无线中继模块:提供单扳4路GSM/CDMA无线中继。
- 控制模块:双控制板热倍份。
- 信令模块:支持No1、No7、Q931等信令格式
- 交换网络:4096*4096高速交换网络。
- 会议模块:单板64方会议,最高支持512方,集成强大的回波处理技术。
- 用户模块:单板可接8个维护终端。
- 语音处理模块:单板可处理120路语音信号。
- 录音模块:支持60路同时录音。
(2)配套电源:
可根据用户不同需要添置220V交流转48V直流电源,电源采用电信标准1U结构。
(3)配套终端(可选):
我公司针对自主开发一款通播对讲扩音终端,终端可以有效的将调度内容通过公放放出,声音清晰洪亮,技术上采用国际先进的回波抑制技术,排除了烦琐的声学调音,使系统更加人性化。音量上我们采取多及放大,可以使用于任何场合。
终端具有以下三大特点:
- 快捷
- 终端一体化结构,无需复杂连线。
- 对场地声学条件要求简单,无需吸音条件,无需调整送收话角度及复杂的会场声学调整。
- 具备AGC功能,信道可通话即可开会。
- 易用
- 设备免维,始终处于良好状态,加电即用。终端简洁,无庞杂无用的键钮。
- 适合指挥型会议的双方对讲、多方对讲体制,无需技术人员操控,简便、保密。
- 送话灵敏度高,在5米距离内,可保证效果良好,利于讨论决策的插话效果。
- 支持多种语音线路方式,如:电话线、磁石、四线、E/M等
- 稳定
- 会场适应性好,可以在简陋的条件下使用,设备抗干扰能力强,在强磁或潮湿环境下仍然可以正常工作。
- 线路适应性好,在 0~30dB内,可自动调节
- 电源适应性好,在+ 10 - 20 %,电压范围内保证正常工作。
- 设备具有强大的语音处理能力和先进的回波抑制功能,另外终端独创的克服啸叫专利,彻底消除影响最严重的啸叫现象。
三、典型应用

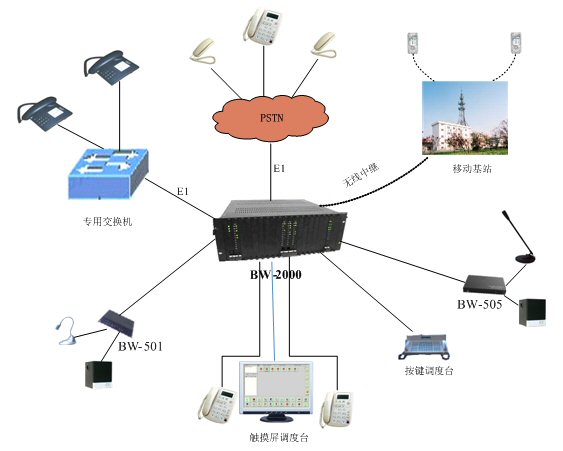

组网说明:
调度员通过触摸屏调度台或者按键调度台可实时进行调度,模拟中继连接扩音终端可以达到即时指挥效果。无线中继作为有限中继的备用中继,可以在线路断开的情况下,使得通信不完全阻塞,另外通过无线中继调度员可进行短信通知。
四、主要性能技术指标
1.接口指标:
- 接口电平(二线模拟,二线环路,磁石)
- 接口点的输入相对电平:0dBr,输入相对电平的允差为(-0.3~+0.7)dBr。
- 接口点的输出相对电平:本地-3.5dBr,长途-7dBr,输出相对电平的允差为(-0.7~+0.3)dBr。
- E/M接口
- 接口点输入相对电平:(+4.0~-9.0)dBr,输入相对电平允差为(-0.3~+0.7)dBr。
- 接口点输出相对电平:(-1.0~-14.0)dBr,输出相对电平允差为(-0.7~+0.3)dBr。
2.时钟
3.杂音
- 衡重杂音:空闭信道杂音小于-65dBmo,供电电源杂音小于200PWP
- 非衡重杂音:忙时非衡重杂音计功率电干≤-40dBmo,单频杂音:≤-50dBmo
4.串音衰减
- 串音衰减 ≥ 70dB(1100Hz);
- 衡重杂音码 ≤ -65dBm0P;
- 非衡重杂音 ≤ -40dB;
5.电源要求
- 直流电源电压标称值为-48V,电压在(-43.2V~-56.5V)范围内波动时,数字程控调度机应能正常工作。
6.系统功耗
7.系统稳定性
