S&C-SS7七号信令网关

当前，人类社会已进入信息时代，作为信息化社会基础设施的通信网正在向数字化、智能化、综合化、宽带化、个人化方向发展。新技术、新业务层出不穷。而通信网要向用户提供各种高性能业务服务，如智能网业务、移动通信业务、ISDN业务等，必须首先建成通信网的重要支撑网之一:七号信令网。

CCITT NO.7信令方式是一种国际标准化的、先进的公共信道信令系统，是有传送速度快、信息容量大、应用范围灵活等优点。NO.7信令网是具有多种功能的业务支撑网。

S&C SS7为本公司自主研制开发的七号信令TUP/ISUP通用网关，主要为大容量语音系统、寻呼系统、特服汇接中心、新业务中心提供七号信令解决方案。

S&C SS7完全按照以下规范、标准设计：

• 《中国国内电话网NO.7信号方式技术规范》
• 《CCITT七号信令技术规程》白皮书

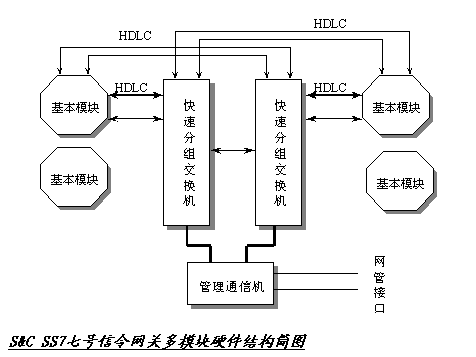

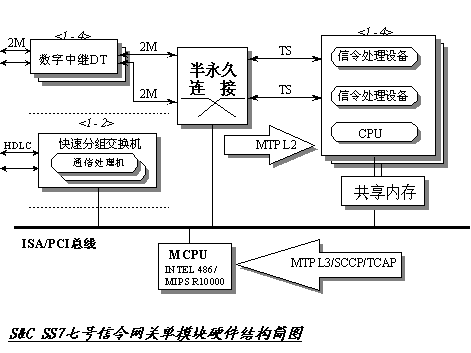

S&C SS7模块内主要由中继接口板、七号信令板任意混装组成。中继接口板上有两条2M数字中继。七号信令板上设计有两条信令链路，七号信令板基于ISA/PCI总线，在板上完成七号信令中第一级和第二级功能，通过板上的小交换网，可选择PCM传输系统一次群 ( 2Mb/S ) 中的任何两条64 kb /s的时隙，作为传送信令的双向数据通路。七号信令板完成CCITT建议Q.702和Q.703中规定的详细功能，并根据MTP第二级与MTP第三级之间消息，科学地定义二级与三级之间的接口协议，协议传输在物理上通过七号信令板上的高速双口RAM实现。在七号信令板上还设计了四路导通校验电路，以完整实现CCITT No.7 TUP层的要求。

S&C SS7近期将进一步提供V.35标准的接口。

主控软件系统中MTP第二功能级（信号链路功能）在一条信令链路上传递可变长的信令消息。MTP-2与MTP-1一起保证在两个直接相连的信令点之间提供一条可靠的传送信令消息的信令链路。MTP-2功能由CCS7专用信令处理芯片和单板上的CPU协同完成，包括NO.7信令第二级规定的以下功能：

• ☆信令单元定界
• ☆信令单元定位
• ☆差错检测
• ☆误差校正
• ☆初始定位
• ☆信令链路误差监视
• ☆处理机故障控制
• ☆流量控制

MTP第三功能级（信号网功能）在任何两个信令点之间可靠传递消息，甚至在信令链路和信令转接点故障或拥塞的情况下仍能可靠传送信令消息。

MTP-3、SCCP、TCAP及TUP功能在S&C SS7模块MCPU完成。S&C SS7模块具有两种开发平台，一为Intel 486 + TOPS多任务操作系统（自行开发，直接对Intel CPU编程，为抢先式操作系统），二为MIPS R10000 + IRIX(Unix OS)。开发语言采用C++，业务流程完全按照SDL图设计。主控软件系统与终端系统网络通信协议采用TCP/IP。

MTP-3包括信号消息处理和信号网管理两部分。信号消息处理功能将实际需要传送的消息送至相应的信号链路或用户部分；信号消息处理由以下三部分功能组成：

• ☆ 消息路由
• ☆ 消息识别
• ☆ 消息分配

信号网管理功能是在预先确定有关信号网状态数据和信息的基础上控制消息路由和信号网的结构，以便在信号网出现故障时可以控制重新组织网路结构，完成保存或恢复正常的消息传递能力；信号网管理功能由以下部分组成：

• ☆ 倒换
• ☆ 倒回
• ☆ 强制重选路由
• ☆ 受控重选路由
• ☆ 信令点再启动
• ☆ 管理阻断
• ☆ 信号业务流量控制

S&C SS7完全按国标设计信令的监视和测量，具有七号信令监视仪的功能，其监测内容有：

• ☆ 信号链路性能
• ☆ 信号链路可用性
• ☆ 信号链路利用率
• ☆ 信号链路组和路由组的可用性
• ☆ 信号点状态的可接入性
• ☆ 信号路由利用率

S&C SS7作为电话用户呼叫信令网关，亦提供CCITT No.7 TUP部分。

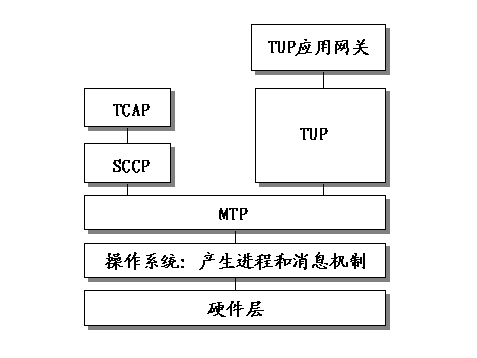

S&C SS7是一典型的分布式处理系统，其主控软件系统采用如下设计原则：

• ★ 规程分层
• ★ 进程（任务）封装
• ★ 消息触发机制

进程封装：

进程（任务）是软件模块化、软件封装、软件并行的基本单元。各进程被封装起来，以便彼此之间隔离。每个进程都限制它的数据范围，使它到其它进程接口要求的数据最少，从而简化进程间接口。S&C SS7主控软件软件增加、减少、修改进程不会影响其它进程，具有最大的灵活性。

消息触发机制：

进程之间通过消息传送进行通信，一个进程收到的消息就是它的输入，一个进程发送的消息即为它的输出，进程因为消息输入而被触发（激活）。

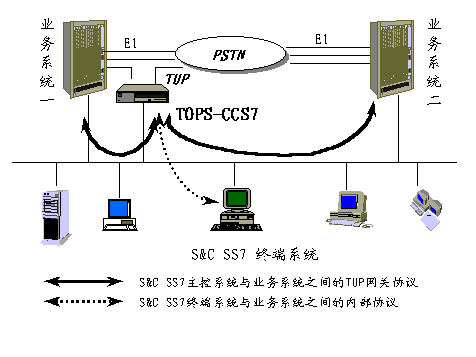

S&C SS7终端系统开发平台为Win95，开发工具为Borland Delphi，网络通信协议为TCP/IP.

终端系统操作大体分两类，一类进行局数据查询和修改；二类进行监测和维护工作。S&C SS7终端系统操作有两级权限，一为普通操作员级，能够查询系统数据设置和监视、测量信令运行状态；二为管理员级，还可修改系统数据。两级权限操作有不同的口令。

数据设置：

• ☆ 目的信令点设置
• ☆ 路由设置
• ☆ 链路组设置
• ☆ 信令链路设置
• ☆ 中继设置
• ☆ 本局数据设置

管理维护：

• ☆ 信令跟踪
• ☆ 链路管理
• ☆ 状态查询
• ☆ 链路状态
• ☆ 目的状态
• ☆ 路由状态
• ☆ MTP伪消息
• ☆ TUP伪消息
• ☆ TUP导通校验
• ☆ MTP监视测量

S&C SS7用于114、112、126、113、173等特服汇接中心或168、166、160等新业务中心

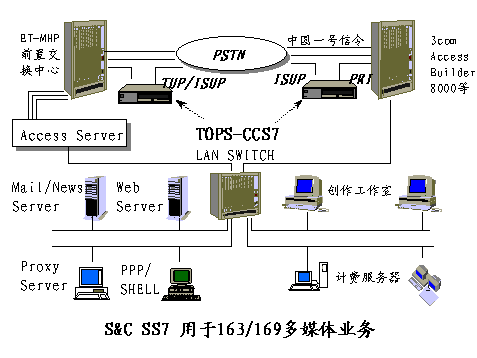

S&C SS7在163/169多媒体业务中用于与ET-MHP（本公司研制的综合信息处理平台）、3Com Access Builder 8000等设备接口，提供TUP、ISUP网关或ISUP/DSS1信令转换。

S&C SS7系统技术特性如下

(1) 主处理器：工业控制Intel 486DX66/8M 或 MIPS R10000

(2) 操作系统：TOPS抢先多任务操作系统 或IRIX 6.4(UNIX)

(3) 输入接口：码率2.048Mbits/s +/- 100ppm 码型HDB3 平衡/非平衡输入

(4) 电源要求：170V～270V AC 50Hz +/- 5% 或-40V～-57V DC

(5) 工作环境：温度10～40℃ 湿度40℃(20～90RH) 气压70～106KPa

(6) 体积: 19.2英寸宽 X 3.5英寸高 X 17英寸深

(7) 重量： 约8公斤

(8) 功耗： 250W
