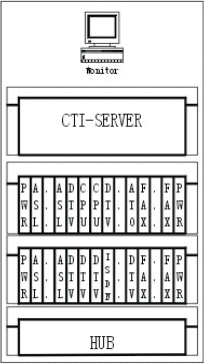

1.总体结构

1.1 4K×4K数字程控交换网，背板总线式交换机结构。 标准机架式结构，所有模块热插拔、热备份。
1.2 主控CPU、内部交换网、系统时钟、七号信令控制模块、铃流、二次电源、CTI-SERVER均可双备份。
1.3 内嵌式操作系统，内嵌工业用CPU。全分布式控制，故障分离。
1.4 结合以太网技术，每个模块提供10M带宽，保证通讯畅通。交换网和以太网 双网合用，实现数据处理的高效性、合理性、灵活性。
1.5 主控系统软件可通过LAN下载升级，主控系统通过LAN和SERVER交互语音、传真、数据。
1.6 百兆网、千兆网、LAN SWITCH的带宽是本机实现几乎无限量扩容的坚强保证。

2 单板原理框图

2．1 *提供时钟、交换、主控。 *可实现CPU、时钟、网络、七号信令多链路冗余备份。 *支持256×256（Ⅰ型）全交换 *512×512（Ⅱ型）全交换 *4096×4096（Ⅲ型）全交换 热插拔

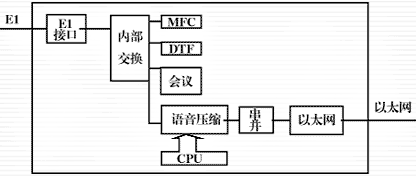

2．2 DTV板结构

*单板高度集成，模块化简单叠架即实现扩容。
*提供高阴模块，可实现监听功能热插拔。
*集成32路录放音，32路DTMF，30路会议等强大功能。

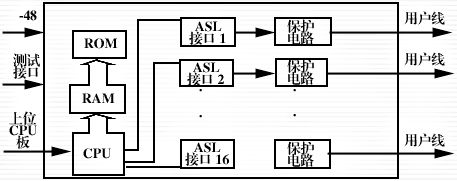

2．3 ASL用户板结构

*单用户板有16条用户线。
*采用-48V供电，75V、25HZ标准铃流，传输距离远达五公里。
*防雷击，过压、过流保护电路，可保证风雨无阻高枕无忧。
*用户线测试接口，可对线路各项参数进行测试，可热插拔。

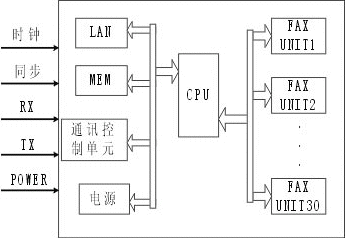

2．4 FAX板结构

*高集成度，单板支持30路传真。
*支持传真监听。
*热插拔。

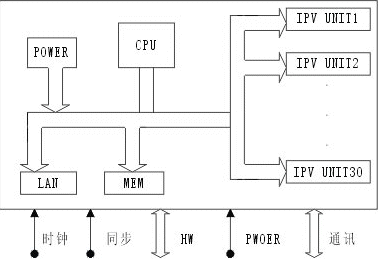

2．5 IPV板结构

*高集成度，单板支持30路IPV。
*实现远端专家咨询，集中座席管理
*简单路由设定
*热插拔

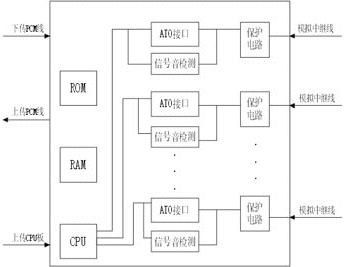

2．6 AT0板功能

*单AT0板支持16条模拟中继线。
*两极防雷击保护电路，有效防护系统免遭雷击。具有极性转换监测功能
*可检测话路信号音忙音、回铃音、拨号音。热插拔。

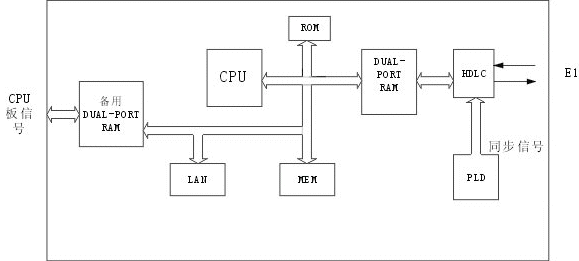

2.7 ISDN板结构

*热插拔.单板支持32路
*ISDN-channel处理.
