BDCOM V系列语音产品

2001/09/07

一产品介绍

　　BDCOM V系列语音产品主要包括V100 电话集中器，V200模块化语音接入产品，V500模块化语音网关等产品。
　　BDCOM V100电话集中器为固定式配置，是博达公司推出的第一代语音产品。BDCOM V200模块化语音接入产品、BDCOM V500模块化语音网关是上海博达数据通信有限公司最新开发的系列语音产品，在成功开发出V100/V300系列语音产品的基础之上，综合国内用户需求，结合BDCOM 系列模块化路由器的设计理念，上海博达又一次开发的新一代高性能模块化语音产品。
　　BDCOM V100电话集中器共有2个FXS口，可以接入2部模拟电话。
　　BDCOM V200模块化语音接入产品具有3个扩展插槽，支持FXO、FXS、E&M接口，配置维护简单，支持多种语音编码压缩标准，语音处理能力强大，性价比高，是政府、企业、金融机构等行业进行数据语音集成的首选产品。
　　BDCOM V500 模块化语音网关共有5个扩展插槽，接入端口丰富，支持FXO、FXS、E&M接口，语音接口卡密度较高，最高可以支持20路语音信号。为了方便集中、统一管理，BDCOM的语音产品从语音网关到接入产品都支持业界标准的Gatekeeper的管理，其强大的管理、计费能力在大型VoIP网络的建设将发挥巨大作用。

二产品特点

符合国际标准，与其它语音产品及现有PSTN网络具有良好的互联性
灵活多变的接入方式
配置维护简单
支持快速以太网和异步串口
具有良好的安全性和可靠性
具有丰富的诊断和管理能力
完善的调试应用能力
优良的性能价格比
支持中英文界面
灵活的软件升级和配置保存
强大的端口扩充能力，灵活的端口配置
与现有的电话机、按键系统和程控交换机（PBX）配合使用，允许在数据网络线路上传输语音及传真信号从而减少长距离通讯费用

三特性参数

3、1 BDCOM V100 基本配置及主要硬件技术指标

配置	描述
CPU	MPC860T 50MHz指令处理速度为66MIPS
存储器	EPROM:512K Bytes; Flash Memory:4－8M Bytes SDRAM:16－32M Bytes
标准配置	1个10/100M快速以太网口 1个Console 口 1个AUX端口 2个语音FXS口接口
外形尺寸	341mm×223mm×43mm
工作温度	0℃～40℃
存贮温度	-20℃～65℃
工作相对湿度	10%～85%无冷凝
存贮相对湿度	5%～95%无冷凝
交流电源输入特性	输入电压：170～264V；输入频率47～63Hz；输入电流0.6A/230V
电源消耗	最大15W

3、2 BDCOM V200基本配置及主要硬件技术指标

配置	描述
CPU	Motorola MPC860T 50MHz
存储器	EPROM:512K Bytes; Flash Memory:8－32M Bytes SDRAM:32－64M Bytes
标准配置	1个10/100M快速以太网口 1个Console 口 1个AUX端口 3个语音接口卡插槽
外形尺寸	345mm×230mm×45mm
工作温度	0℃～40℃
存贮温度	-20℃～65℃
工作相对湿度	10%～85%无冷凝
存贮相对湿度	5%～95%无冷凝
交流电源输入特性	输入电压：170～264V；输入频率47～63Hz；输入电流0.6A/230V
电源消耗	最大50W

3、3 BDCOM V500基本配置及主要硬件技术指标

配置	描述
CPU	Motorola RISC 200MHz
存储器	EPROM:512K Bytes; Flash Memory:8－104M Bytes SDRAM:32－128M Bytes
标准配置	1个10/100M快速以太网口 1个Console 口 1个AUX端口 5个语音接口卡插槽
外形尺寸	445mm×410mm×88mm
工作温度	0℃～40℃
存贮温度	-20℃～65℃
工作相对湿度	10%～85%无冷凝
存贮相对湿度	5%～95%无冷凝
交流电源输入特性	输入电压：170～264V；输入频率：47～63Hz；输入电流：1A/230V
电源消耗	最大120W

3、4 BDCOM V200 支持的语音模块

模块名称	产品标示	Slot1	Slot2	Slot3
两路FXS语音卡	V200-2FXS	Yes	Yes	Yes
两路FXO语音卡	V200-2FXO	Yes	Yes	Yes
两路E&M语音卡	V200-2E&M	Yes	Yes	Yes

BDCOM V200最多可以提供对6路语音的支持，满足绝大多数网络情况下的应用。

3、5 BDCOM V500 支持的语音模块

模块名称	产品标示	Slot 1－5
2路FXS语音卡	V200-2FXS	Yes
2路FXO语音卡	V200-2FXO	Yes
2路E&M语音卡	V500-2E&M	Yes
4路FXS语音卡	V500-4FXS	Yes
4路FXO语音卡	V500-4FXO	Yes
4路E&M语音卡	V500-4E&M	Yes

3、6 BDCOM V100/V200/V500对VoIP的支持

BDCOM V系列语音产品支持FR F.11VoFR IA语音帧格式，支持Q.921、Q.931，支持H.323协议栈（包括H.225、H.245等等），支持G.729、G.729A、G.729B、G.723.1(5.3)、G.723.1(6.3)、G.723.1A、G.726、G.727、G.711等近十种语音编码压缩标准；
为了便于集中管理，BDCOM V系列产品具有嵌入式Gatekeeper的Client和Server方式，提供特有的IVR（交互式语音提示）,VM（语音信箱）,VAS（增值业务）功能等多种增值服务业务；
支持G.168回声消除协议，支持VAD/CNG(语音激活和背景舒适噪音生成)静音抑制协议，如G.729B for G.729A coder，G.723.1 for G.723.1 coder等等，能够在通话过程中，自动识别静音，并取消静音在网络上的传送，从而达到减少在网络上的无效负载，该技术和舒适噪音相配合，可以取得良好的通话效果；
由于静音压缩回带来通话间断现象，说话时有声音，停止说话时，由于没有数据传送，所以听不到声音，为解决这个问题，通过自动产生一些随机的舒适噪音，具有jitter buffering功能，解决由于静音压缩带来的声音断续现象，来满足人的感观需求。
支持TIA 464B DTMF检测与生成；
支持RSVP协议，压缩封装和动态的基于业务的调度策略，可将一路话音所占带宽由标准的24kbps降至11kbps,并实现最低可达200ms的端端时延，支持PQ、CQ、WFQ、WRED等多种队列算法以保证服务质量的提供；
结合QoS，成功地解决了由于网络拥塞和语音数据分片不均等原因所引起的语音抖动问题；
支持FAX over IP，通过对IP FAX的支持，有效地节省企业的日常运营开销。

3、7 链路层

BDCOM V系列语音产品支持IEEE802.3规范，支持802.1Q协议，AUX口支持异步PPP协议，因此可以根据实际情况以快速以太网口或AUX口接入数据网络中，实现语音与数据集成。

四语音接口技术

　　BDCOM V系列的模拟电话环路接口（FXS）可连接电话等终端设备。该接口处在用户线和数字交换网络之间，用于解决用户线路和交换网络衔接的一系列问题，对用户一侧就是CCITT定义的Z口，可以接入用户的话机，也可通过MODEM提供低速的数据连接。

1. 其功能有：

对每个用户馈电(Battery Feed)，过压保护(Over Voltage Protection)，振铃(Ringing)，监视(Supervision)，编译码(Codec)，2/4线转换(Hybrid)及测试(Test)的7项功能
数字交换网络只能传送低电平(TTL电平)的数字信号，而不能通过他向用户馈电振铃，监视用户摘挂机和对用户线的测试，所以采用专用的电路(FXS接口)来实现
普通的电话线是两线线路，传输的是模拟信号，为此用户要承担2/4线转换和模/数转换的任务，方能连接两线用户线和数字交换网络
模拟用户线线路的条件较为复杂，雷电，电力线干扰在所难免，而路由器使用的都是低压器件，为此要加入过压保护的功能。此外为了线路的测试，加入了线路管理的功能
话务的集中和扩散，上行，将多个用户终端接入，汇集到IP网络上，下行，将来自IP网络上的语音流量分到各个终端
提供用户摘挂机的识别，计数，铃流控制等
收集用户的拨号等选择信息，以提供后续的路由选择

2. 对于线路的特性有如下的描述：

环路阻抗:依照国家用户机的Z接口标准:
A.用户机 200欧+(560欧//0.1uF)
B.局用机 200欧+(680欧//0.1uF)
终端阻抗平衡线路回损(TBRL)带内(300~3400Hz)不低于16dB
铃流的峰值不低于: 100V
铃流频率: 25Hz
选择信号的类型: DTMF(双音频)
信令类型: 中国一号信令(随路信令CAS)
馈电电压: >-24V
接口定义: RJ-11连接器(3脚--RING， 4脚--TIP)
拨号音: 450Hz
回铃音: 450Hz，1秒通，4秒断
忙音: 450Hz，1秒通，1秒断
振铃特性: 1秒通，4秒断

　　BDCOM V200支持FXO接口，FXO称为外部交换局。FXO接口连接PSTN(公共交换电话网)的中心，是标准电话上提供的接口。博达的FXO端口使用RJ-11接口，它可以把模拟连接直接接入PSTN中心局。该接口对于远端扩展应用是非常有价值的。

五产品应用

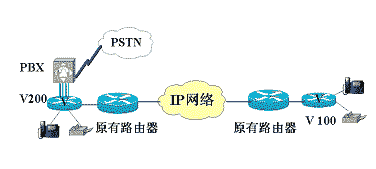

5．1 应用一
选用产品：V200-2FXO、V200-2FXS、BDCOM V100

方案说明：以快速以太网口接入数据网络，V200-2FXO接本地PBX或直接连入PSTN，V200-2FXS直接提供两路话音接入。

5．2 应用二
模块选用：V200-2FXS 、V500-4FXO 、BDCOM 1760 VIC-2FXS

方案说明：远端网络节点以异步专线方式接入网络，V 200语音接入器的快速以太口接业务主机，语音接口卡接入用户电话机，并且，中心使用V 500作为Gatekeeper的Server端，V 200 作为Client端，实现语音和数据集成应用。
