VV-SYS--华为3Com融合媒体解决方案

2004/10/28

  VV-SYS是华为3Com公司面向行业及企业市场推出的融合媒体解决方案。在满足视讯及语音会议需求的同时,可以根据企业特点提供多种特色业务,充分满足企业用户一网多用的需求。VV-SYS以立体、融合的网络构建方式,整合内部视频、语音、数据资源,实现视讯会议、电话会议、可视电话等多媒体业务,实现业务自动化、管理统一化、使用简单化,使企业资源得到充分利用,效率得以迅速提高。

  一、VV-SYS的系统构成

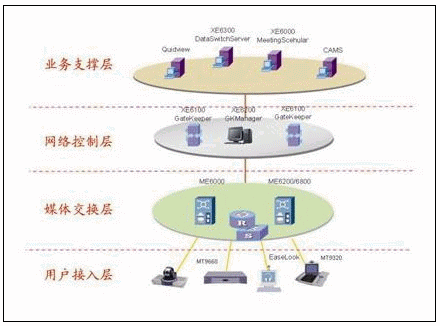

  VV-SYS解决方案由用户接入层、媒体交换层、网络控制层及业务支撑层四个层次构成,如下图所示。


  用户接入层

  用户接入层完成所有参会者的接入,主要由终端系统及外围设备构成,主要包括音频/视讯终端以及摄像机、麦克风、电视机等外围设备。

  终端的作用是将某一会议点的实时图像信号、语音信号及相关的数据信号进行采集、压缩编码、多路复用后经传输线路送到媒体交换设备,如MCU(Multiprotocol Control Unit,多点控制单元);同时将从传输线路上接收到的媒体信号进行分别解码处理,还原成会场的图像、语音及数据信号;终端还要将本端的会议控制信号(如申请发言、申请主席等)传送到MCU;同时还需执行MCU对本端的控制指令等。

  华为3Com提供各种规格的视讯终端,包括:

  Quidway MT9660系列群组型视讯终端:包括多种型号,可支持2M、768K等多种接入速率,支持IP、E1及ISDN等多种接口,可根据会场规模、线路资源及会议需求灵活选用。

  Quidway MT9320宽带可视电话:一款多功能话机,同时支持PSTN电话、IP电话及视频通信等多种功能,可满足用户随心所欲的多媒体沟通需求。

  Quidway EaseLook PC型视讯终端:一款软件终端,通过软件方式完成视频及音频的编解码处理,可安装在PC上,同时配合自带的适配器,可以保持用户的使用习惯。

  用户接入层还包括终端外围设备,主要包括摄像设备、显示设备、音频输入/输出设备等,摄像设备通常由带云台的主摄像机、辅助摄像机和图文摄像机等组成。主摄像机通常用于摄取与会者的面孔等主要部分;辅助摄像机用于摄取主会场广角场面;图文摄像机(也通常称为视频展示台)用于摄图片、小型实物、文件等静止画片或物体。

  媒体交换层

  一般来说,点对点的语音/视频通信不需要媒体交换设备的参与,当有三个或以上的通信参与方时,就必须有媒体交换设备的参与。媒体交换层是多媒体系统中的核心部分,完成各种媒体流的处理,如按照国际标准H.320与H.323系列中对MCU的建议,实现视频和音频的混合与交换,实现所有会场的控制等相关功能。

  作为业界视讯解决方案最完整的厂商之一,华为3Com提供多种规格、系列化的MCU设备,包括Quidway ME6000 系列IP媒体交换机和Quidway ME6200/6800混合接入媒体交换机。

  ME6000系列IP媒体交换机是一个多业务、高稳定、易操作维护的开放式视讯系统,不仅实现了H.323中定义的MCU标准功能,包括MC(Multipoint Controller)、MP(Multipoint Processor)及标准的T.120数据会议等,同时通过与业务支撑层的配合,可支持资源统一调度、业务统一管理等多种特色功能。

  ME6200/6800提供完备的宽窄带一体化解决方案,可同时支持ISDN、PSTN、DDN和IP等多种线路类型的接入,不需要外置的网关等设备,实现H.323、H.320设备在一台MCU上全部完成。具备视频协议/速率适配功能,允许不同协议、不同速率的终端加入同一会议,提高了对网络的适应能力。

  ME6200/6800具备电信级的可靠性:采用标准的全交换体系及背板高速总线结构,功能单板和电源等采用负荷分担技术,将系统的负荷合理的分布到整个系统中,从而降低对局部系统的冲击,可以有效的提高系统的稳定性。支持主备倒换技术,当主用系统出现故障时,将自动迅速切换到备用系统,终端侧不会感觉到切换过程,保证业务的平稳运行。

  网络控制层

  网络控制层完成包括视频及音频在内的所有媒体通信的呼叫控制管理服务,最核心的功能是地址翻译,如将呼叫号码翻译为IP地址等,除此之外,网络控制层还完成带宽管理、路由管理、呼叫控制等多种功能。

  网络控制层包括Quidway XE6100 GateKeeper和Quidway XE6100 GK Manager。

  XE6100 GateKeeper是网络控制层最主要的设备,完成网守功能,如地址解析、节点接入网络控制、呼叫管理、带宽管理、路由管理等。

  XE6200 GKManager网守管理台是XE6100 GateKeeper的管理组件,可以同时管理多台XE6100 GateKeeper,对每个XE6100 GateKeeper的注册鉴权、带宽管理、路由策略、区域分配、特服号、坐席等业务参数进行配置,同时监控XE6100 GateKeeper的业务运行状态,包括节点注册、节点呼叫、RAS信令、主备倒换等状态。

  业务支撑层

  实际上,通过视讯终端、媒体交换机及网守的简单组合已经可以实现一个视讯会议系统的基本功能了。但是这样的系统只能说是一个可用的系统,无法实现简单管理,方便使用,很难称之为真正的商用视讯系统。交互性和智能性是当前视讯系统发展的一个重要方向。

  VV-SYS的业务支撑层大大增强了视讯系统的交互性和智能性,业务支撑层包括Quidway XE6000 MeetingScheduler会议调度系统、XE6300 DataSwitchServer数据会议系统、QuidView网络管理系统和CAMS综合访问管理系统。

  Quidway XE6000 MS会议调度系统是其中最主要的组件,负责管理多台ME系列媒体交换机,完成视讯系统资源和业务的集中管理,完成参数配置、会场管理、会议管理、资源调度、DC(Data Conference)管理等丰富的管理功能,还能与华为3Com公司的其它组件配合完成多种智能业务,如主叫呼集、会议控制、特服号解析、分级拓扑组网等等。

  Quidway XE6300 DataSwitchServer完成数据会议的调度和接入功能,为H323多点会议提供数据会议功能,包括:文本交谈、电子白板、文件传输、应用共享等功能,从而实现数据、语音及视频的融合。

  随着视讯系统应用的不断扩展,应用对象的不断普及,对交互性要求的不断提高,视讯系统正逐步向着一个高度智能化的网络转变。正是这些智能化业务,使得视讯系统在功能越来越强大的同时,使用却越来越简单便利。

  二、方案特点

  华为3Com长期致力于IP领域的发展,经过10多年不懈的努力,已经拥有了业务完善的IP网络解决方案,成为IP领域的领导厂商之一,也是目前业界唯一能够真正提供三网合一解决方案的厂商。基于对IP技术的深刻理解及对用户需求的准确把握,华为3Com的VV-SYS融合媒体解决方案具备以下的特点:

  1、一网多业务,深度融合

  VV-SYS是一个深度融合的立体通信网,为语音和视频提供相同的业务支撑层面、相同的网络控制层、相同的媒体交换平台和可以互通的语音、视频终端,数据、语音、视频融合于同一网络之中,电话用户也能加入视频会议中,数据信息与音频视频信息同步传输,满足多媒体应用需求,提供更多的交流方式。通过VV-SYS一套系统,即可提供以下功能:

  多方视频会议;

  多方音频电话会议;

  多方视频和音频电话混合会议;

  内部IP电话功能,并可实现与PSTN电话的互通;

  内部可视电话功能,实现点对点的可视通信;

  提供内部数据会议平台,实现多方的数据共享、在线协同工作等;

  网上流媒体功能,可对视讯会议、电话会议进行实时直播、存储以及提供选择点播,还可利用流媒体系统为企业员工提供业务培训、生活娱乐等服务。

  2、支持主叫呼集,操作简便

  VV-SYS是一个高度智能化的网络,安装方便、维护和使用简单,支持主叫呼集业务,用户使用电话本,不需要预定会议和IT维护人员的干预,就可以直接从终端上召开多点视频会议,大大方便业务使用,使随时召集会议成为可能。具备完善的会议控制功能,会议控制过程包含了整个会议过程中用到的动作:广播会场、点名发言、静音、闭音、会场观看、自由浏览、设置多画面、增加和删除会场、结束会议等。所有控制都可通过终端系统的遥控器简单操作,从而可以真正实现让用户 "像打电话一样方便的使用视讯业务"。

  对于其他厂家的H.323终端,可以通过和eMe软件的配合来完成智能的会议控制。

  3、视音处理功能强大

  支持H.261、H.263、H.263+、H.264等多种视频编码,同时支持CIF、QCIF、4CIF等多种图像格式,画质清晰流畅。支持G.711、G.723、G.728等多种语音压缩编码,采用AGC、AEC、ANS等专业技术处理,保证了语音通话质量清晰、纯正。能自动根据网络状况调整为最适合的语音处理算法,保证语音质量的同时又给图像留有足够的带宽。具有业界最强大的多画面功能,可以提供2、3、4、6、8、9、13-1、13-2、16等多格式多画面,且单画面和多画面能够自由切换,增强会议效果。

  4、高度智能化

  VV-SYS具备强大的业务支撑层,可提供多种智能业务,如统一资源调度、主叫呼集、自动级联管理、特服号业务等。XE6000MS会议调度系统是VV-SYS最重要的智能化组件,可将所有MCU作为资源进行统一调度,根据最优的MCU级联路径,自动完成MCU资源的选择,完成会议调度。支持自动级联管理,多个MCU级联设备上的会议管理可由会议调度系统自动完成,不需人工直接操作MCU。

  实际上,随着视讯系统应用的不断扩展,应用对象的不断普及,对交互性要求的不断提高,视讯系统正逐步向着一个高度智能化的网络转变。正是这些智能化业务,使得视讯系统在功能越来越强大的同时,使用却越来越简单便利,帮助用户实现"天涯若比邻"的沟通梦想。

ChinaByte(e.chinabyte.com)
