CG 6565系列产品是搭建经济型、可扩展和高可靠PCI及CompactPCI电信和视频应用解决方案的理想系统平台。CG
6565系列平台提供多达16路T1/E1 PSTN中继接口,并拥有高密度DSP处理资源、内置IP功能和高速PowerPC®协处理器,是研制媒体服务器、增强服务平台和视频消息服务器等功能强大应用系统的理想选择。开发商采用Dialogic公司功能丰富和灵活的Natural
AccessTM软件开发和运行环境,可以在CG 6565系统平台上快速开发新型PSTN、VoIP和视频应用解决方案。Dialogic为开发商提供的应用服务包括:FusionTM
VoIP支持服务和Video Access视频支持服务。
应用系统
- IVR和(或)会议应用引擎,每个CompactPCI插槽最多可支持480路接口
- VoIP网关和IP媒体服务器,每个CompactPCI插槽最多可支持480路接口
- PSTN和(或)IP媒体服务器
- 增强服务平台
- 无线/IP网关
- VoIP和PSTN电信测试系统
- 高密度语音处理资源(DSP)
- 视频消息应用,如:视频信箱服务器
- 无线、交换网络视频
性能
媒体处理
- 媒体处理DSP可提供12768 MIPS以上的处理容量
- 低延迟媒体流处理
- A-law或µ-law PCM编码
- 板卡内置的RTP/RTCP处理
- 在单条线路最多可支持480路拥有回音消除(64 毫秒尾长)功能的接口
接口
- 双路千兆级以太接口(提供PICMG 2.16连接选项)
- 面向IP媒体服务器应用的经济型配置
- 0、2、4、8或16路数字PSTN中继接口
- 软件可选择T1/E1(120欧姆)接口类型的PSTN数字中继
- 在T1/E1接口可提供多达480路分信道的DS0数据流
- 支持所有通用信令协议
- 可支持语音、视频媒体服务器和网关的开发环境
平台兼容性
- 支持单块PCI板卡配置或单插槽6U CompactPCI应用方案。
- 全速H.100/H.110总线采用4096路时隙,可以与其它开放式体系的高容量应用系统中的板卡实现互操作。
- 完全支持PICMG 2.1热插拔标准
- 功能丰富的Natural Access软件开发包,其支持的操作系统有:Windows®、Intel®和SPARC® SolarisTM、Linux®。
- 简便易用的Natural Call ControlTM API应用接口现在可以提供SIP功能
技术说明
CG 6565系列产品体系设计在单块板卡上集成了PSTN接口、电信协议、全面的IVR功能、全双工回音消除、语音编码、传真处理、会议应用、视频处理、快速以太接口和数据包协议。这种集成产生了经济型、可扩展的系统平台,可以满足OEM供应商对120路接口以上新一代融合应用解决方案的研制需求。
Natural Access
Dialogic公司的Natural Access开发和运行环境可以支持CG 6565系列产品。Natural Access提供了跨操作系统的一致性API应用接口,因而可以提供真正的应用系统可移植性。基于Natural
Access提供的Natural Call Control应用服务,开发者可以调用单个跨协议的API应用接口,方便、快速的开发可支持多种电信接口的应用系统。Natural
Call Control采用板卡控制处理器对大部分协议进行处理,可以显著的减轻主机处理器的负荷。Natural Access为NMS公司 的AG
和CG系列板卡提供了统一的开发环境。
Fusion和媒体流体系结构
Natural Access Fusion服务提供对CG 6565系列板卡的支持,可以用于研制基于IP的增强服务应用系统。该开发环境可显著提高应用开发效率和应用系统性能,而更重要的是,它提供了应用系统的可扩展性。Fusion提供了通用的软件开发环境,可以用于研制IP电信网关、IP增强服务平台和无线IP电信及视频网关。
Fusion提供IP和PSTN终端之间混合通话的功能支持。其支持的应用服务包括:联合通讯、预付费通话、会议应用等基本应用;以及语音门户、语音浏览器、无线web接入等创新性web应用。
强大的媒体流处理是Natural Access的一项标准应用服务,它提供了媒体信道创建功能,以提供两个端点间的数据传输。其支持的端点类型有:T1/E1、RTP/IP、UDP/IP-T.38传真,并支持多种基于主机的功能(如:录制和播放)。媒体流应用服务可以和其它Natural
Access应用服务配合使用,如:Natural Call Control,为PSTN呼叫控制和IVR提供接口。
欲了解有关Natural Access和Fusion的更多详情,请参阅其相应的产品技术参数表。
高可靠性
CG 6565系列产品提供了千兆级以太接口。它们可以用于接入两个独立的子网,也可以用于自动容错转移模式,在不中断当前呼叫处理的前提下,自动的把处理流量转移到另外一路备用接口。该功能可以有效预防线路和集线器故障。在CompactPCI模型下,这些接口由尾部连接板提供,也可以是主板提供的PICMG
2.16以太接口。

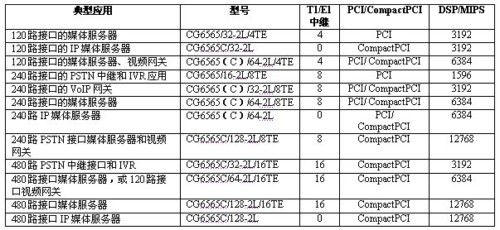

应用配置
注:
- CG 6565硬件支持E1/T1中继类型的软件可选配置
- 所有CG 6565板卡都提供支持标准主板和2.16兼容主板的产品类型。
主处理
- PowerPC®微处理器,配置SDRAM和外部高速缓存的高性能RISC处理器
- CG 6565(C):867 Mhz ,G4 PowerPC
媒体流DSP处理
- 通用接口功能
- 综合的IVR支持
- 回音消除
- 语音编码标准:G.711、G.723.1、G.729a/b、G.726、AMR
- 传真:T.38实时;T.37存储发送
- 处理器:TI TMS320C5441 主频 133MHz ,200 kB SRAM
- 容量:
- CG6565:120/240路通用接口
- CG6565C:240/480路通用接口
PSTN回音消除
- e256 ASIC,无DSP负载
- 每路接口最长可支持64毫秒尾长处理
- 基于每路接口的可选择配置
- 声学回音消除可以达到18 dB以上
- 双向自动增益控制
- 拥有专利的加速自适应汇聚技术
- 多种音频屏蔽功能
- 34 dB以上的回音损耗增强处理
- 拥有专利的智能含糊语音识别技术
- 符合或超过G.164、G.165、G.168(2000)标准
音频信号处理
- 取样率:8K 样本/秒 (电信行业标准)
- 语音压缩(IVR):
- 11 kHz,8位/16位线性压缩(.WAV);
- 8 kHz,16位线性压缩(WAV);
- 64 kbps µ-law或A-law压缩(ITU-T G.711标准)
- 16、24和32 kbps ADPCM,使用NMS算法和NMS帧格式与比特封装技术可以得到2倍速的回放
- OKI-compatible ADPCM ,在6 kHz频率下可提供24 kbps处理;在8 kHz频率下可提供32 kbps处理,并能提供2倍速的回放
- IMA兼容的ADPCM 32 kbps
- G.726兼容的ADPCM 32 kbps
- MS-GSM
- AMR
- G.723.1
- G.729a
主机接口
- 电气/物理特性:PCI本地总线标准Rev 2.2 或PCI-X PCI本地总线附录标准Rev 1.0
- PCI通用扩展板卡:可兼容5.0V和3.3V信令环境
- 总线频率:100/133 MHz PCI-X总线,或33/66 MHz PCI总线
- 总线类型:32/64位主模式或从模式
- I/O内存映射区:内存映射接口可以支持高效数据块传输
- 地址/中断:PCI BIOS可以自动配置地址和中断号(不需要跳线或转换开关)。
H.100/H.110总线
- DS0数据流和H.100/H.110总线的灵活连接
- 可通过交换接入4096路时隙中的任意一路
- H.100/H.110总线的主时钟/从时钟模式(可通过软件配置)
- H.100/H.110总线的端接法(可支持交换)
PSTN网络连接
- 短途中继接口
- PCI数字中继接口连接器
- 4路中继:前面板提供2个RJ-45连接头,每个连接头支持2路中继接口
- 8路中继:带线缆的MRJ-21连接器
- CompactPCI数字中继接口连接器
- 8路或16路T1/E1中继
- 8路或16路中继:CompactPCI后背转化模块(RTM,Real Transition Module)提供1个或2个RJ-21连接头
参阅PSTN数字中继技术支持手册,可以了解其技术参数、标准、协议支持、T1/E1接口、以及音频生成和检测等方面的详细资料。
IP网络连接
- 物理特性:双路千兆级以太接口
- PCI:连接板提供RJ-45连接头
- CompactPCI:主板提供基于RTM或PICMG 2.16的RJ-45连接头
- 协议:RTP/RTCP、UDP、IP(V4和V6)
