艾诺通信NetFidelity系列多媒体处理平台
2010/07/07

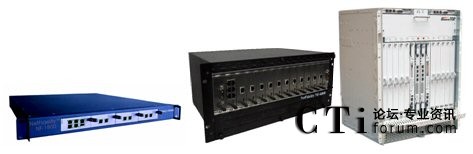

产品概述图:NF1800、NF6800与NF9800正面图
产品介绍
NF1800、NF6800基于Mircro TCA架构,其中板卡包括主控单元CSA-300、媒体处理单元MSA-140和TDM接口单元TLA140/180。
主控单元
CSA-300是设备的主控单元卡,按照MicroTCA/ATCA标准设计。板上数据平面、控制平面和管理平面分别由不同的处理器处理,实现了业务与管理的分离,保证了单板的可靠性。从下图中可以看出,前面板出口有6个千兆网口和1个串口,6个网口用于业务,这里6个千兆口全部是10/100/1000M自适应,而且全部支持自动交叉。当工作在1000M时,超5类线下支持最长网线为100米。串口线为艾诺通信提供的专用串口线,其一头是miniUSB接头的,另一头是DB9标准串口接头。
图:CSA-200板平面图
媒体处理单元
MSA-140是MPP的一种媒体处理单元,与主控单元卡类似,该板卡上数据平面、控制平面和管理平面也分别由不同的处理器处理。前面板出口有1个千兆网口和2个串口,如果用户没有特殊需求,千兆网口和串口都仅用于调试,千兆口是10/100/1000M自适应,而且支持自动交叉。当工作在1000M时,超5类线下支持最长网线为100米。串口线为艾诺通信提供的专用串口线,其一头是mini-USB接头的,另一头是DB9标准串口接头。下图为MSA-140示意图。
图:MSA-140板平面图
TDM接口单元
如下图所示,TDM接口单元提供4E1/8E1可配置(TLA140/TLA180),对外有4个RJ45接口,可以分为8个E1接口,提供120/240路接口能力。单板处理3G-324M协商和封装,音视频转换需求交由DSP板卡处理。
图:TLA-180板平面图
产品特性
高可靠性
硬件设计采用Micro TCA/ATCA平台,重要功能部件具有硬件冗余功能,并可支持热插拔。软件设计上采用模块化设计方法,各业务模块间相互独立,保证业务模块间不相互影响。满足电信级可靠性标准。基于IPMI(智能平台管理接口)的系统管理器时时监控系统安全状态,采集运行统计数据,并且可以在故障时发出警告。
高密度
NetFidelity 系列MPP主要包括控制板和业务处理板两大类单板。每个业务处理板可拥有多个多核心的运行频率超过千兆赫的DSP,用于音频和视频处理。
低功耗
在满负荷运行条件下,最大功率不超过200W。
易扩展性
NF1800单框可插1~3个业务处理单板,或者多框并行处理业务,也可以升级为NF6800/NF9800(业务处理单板可共用)来提高系统业务处理能力。

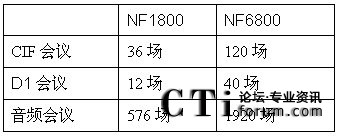

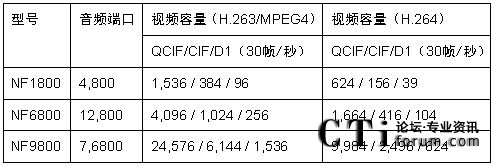

性能规格

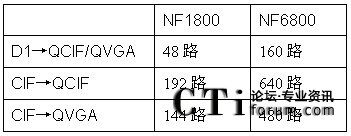

视频编解码
CTI论坛编辑
