Ai-Logix TX100产品在IP录音系统中的应用
2009/09/04
随着IP录音系统的快速发展，IP录音系统中对转发数据的可靠性和稳定性的要求进一步提高，Ai-Logix推出的TX100高阻网络搭接盒很好的迎合了这一要求。
本文将介绍TX100的主要特点和应用举例。
TX100是Ai -Logix推出的配合IPX-C使用的高阻网络搭线盒，通过高阻串接连接在网线上，并将数据分拆成上行和下行的数据流。再将两个不同方向的数据流通过TX100的网络接口发送给IPX。
TX100可以连接在两个网络设备之间的任何位置，独特的高阻电路设计保证了无论通电与否，TX100的连接都不会影响原有的网络。
TX100高阻搭线示意图
产品特点：
- 提供两个网络接口连接到录音设备
- 将网络上的数据拆分成上行数据流和下行数据流
- 采用高阻搭接10/100M以太网，对原网络连接没有影响
- 不影响原有的网络连接，无需分配给TX100网络MAC/IP地址
- 可连接于各种主流的网络设备，有很好的兼容性
- 提供双电源接口，供高可靠性应用的双电源供电使用
- 提供内置板卡TX100i，使客户拥有更大的选择空间
应用案例：
使用TX100高阻搭接
将TX100直接高阻搭接在网络中的任何位置，两个Network端口高阻搭接在主干网上，另两个端口Monitor A和Monitor B将上行数据流和下行数据流转发至IPX卡上。
这样搭接的最大优点在于TX100是高阻搭接在网络上的，保证了录音系统对原有网络上的数据没有任何影响。

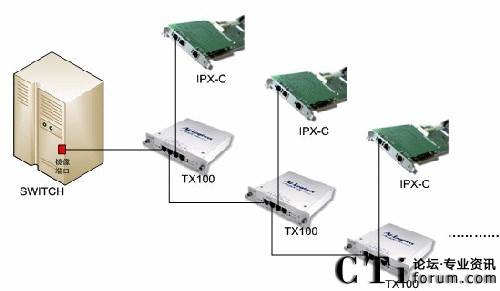

使用TX100实现备份/分用
将PBX或网络Switch的镜像端口连接到TX100的Network口，另一个Network口和Monitor A就可将一个端口的数据备份成两个端口的数据，实现了一分二的功能。若再接一个TX100，就可以继续分用，以此类推，根据各个IP应用中实际所需的备份/分用，TX100都可以予以实现。
另外，TX100作备份/分用使用时，如果使用Network口扩展至另一个TX100，由于Network口在不供电的情况下也可正常工作，即使TX100断电，也不会影响下层的备份/分用数据的传输，这样保证了系统的稳定性和高可靠性。
Ai-Logix还推出了针对基于千兆网络的IP录音系统的高阻搭接盒—TX1000。有关TX1000的详细介绍可参见《Ai-Logix TX1000产品在IP录音系统中的应用》或Ai-Logix官方网站的产品介绍。
