IP网络发呼工作站
一．系统基本功能
IP发呼工作站是本地寻呼系统与寻呼网络连接的通信处理设备。
IP网络发呼工作站（IPC）网络协议为TNPP/UPD/IP。
IPC主要功能包括寻呼信息、漫游设置、监控、统计及系统维护。
寻呼信息包括：
收发CAP PAGE
收发ID PAGE
ETE 请求
ETE 证实
漫游命令：
发送漫游登记命令
接收/处理漫游登记命令
监控：
监控某一用户的呼叫
同时监控来自不同地方和去不同地方的数据包。
指定监控本地寻呼终端与某异地寻呼终端通信的数据包。
统计：
按时间统计来自或去往不同地方不同数据包的类型和数量。
按故障类别统计非正常数据包数量及分布时间。
系统维护：
异地通信测试
系统内部测试
系统参数设置
本地呼叫数据存入呼叫记录库。
根据用户数据，如果用户已漫游走或需要同播时，转发同播及漫游呼叫数据。
本地漫游登记用户数据存入漫游登记表。
接收到ETE请求命令时，直接查找数据，回送ETE证实命令。
系统参数包括：网络地址表，CRC设置。
统计数据和系统参数可由管理系统通过网络设置。
二．系统结构

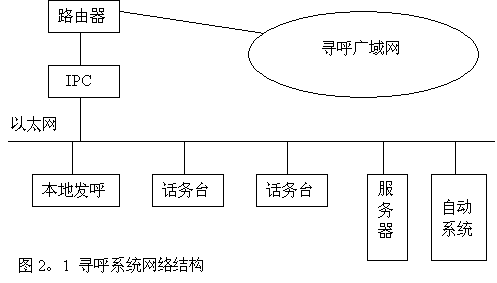

IPC连接寻呼内部网络和寻呼广域网，对外提供双以太网接口，接口A连接内部以太网，接口B连接路由器。IPC通过接口A连接数据库，管理台，话务台，自动寻呼系统和本地发呼系统。

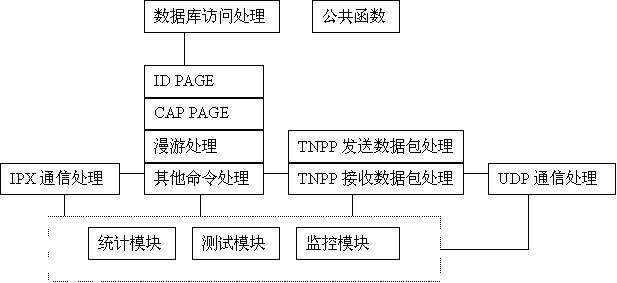

IPC软件模块：
- IPX通信处理
- UDP通信处理
- TNPP接收数据包处理
- TNPP发送数据包处理
- ID PAGE
- CAP PAGE
- 漫游处理
- 其他命令处理
- 数据库访问处理
- 公共函数
- 统计模块
- 监控模块
- 测试模块
- 每个UDP包中只有一个TNPP包。
- 每个TNPP包中可以有多个数据块。
- 源地址和目标地址相同的数据包打成一个TNPP包，一次发出（包长度<1024）。
- 通过网络进行漫游登记时，检查是否在服务区内，如果用户要求的漫游地超过服务区范围，系统拒绝登记。
- 对某些特殊局向，不允许在异地进行漫游登记
- 当系统发送到某一方向的数据不可到达时，自动通知用户。
网络地址表结构：
|
序号
|
编码
|
名称
|
人工TNPP
|
自动TNPP
|
IP地址
|
异地登记
|
迂回路由
|
人工TNPP：32XX表示来自人工台的输入信息。
自动TNPP：07XX表示来自自动台的输入信息。
迂回路由功能可以由路由器配置完成。
系统最多允许64个逻辑端口同时服务。
待发送TNPP包：1000
接收TNPP包队列：200
应根据网络拥塞程度调整每个TNPP包中数据块数量。
UDP端口号 3001
·
·
·
|
