烟台公安局三、四级网视频会议系统
2008/09/05
随着“科技强警”工作在烟台市公安局的不断推进，作为全国第二批科技强警示范建设的重点城市，烟台市公安局急需改造原有的视频会议三级网，并将视频会议系统扩展到基层派出所单位，构架烟台市公安局视频会议四级网，以满足烟台市公安系统应急指挥、行政会议、远程培训等多种应用的需求。经过烟台市公安局近半年的严格测试、考察与选型，市公安局领导及有关专家一致认为宝利通DST系列视频会议产品完全可以适应烟台公安的三、四级网络环境，其超强的稳定性、丰富的功能、极高的性价比使其从众多视讯产品中脱颖而出，
并且在烟台市反恐演习应急指挥、北京奥运会火炬接力安全保障等实际应用过程发挥了重要的作用。

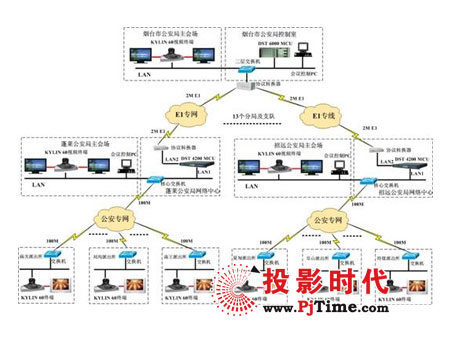

烟台市公安视频系统承建立在烟台市公安现有的网络系统架构上。目前市公安局到其他13个分局及支队是2M的E1线路，从各分局及支队到基层派出所是100M的公安专线。烟台市公安网络系统完全满足此次烟台市公安视频会议系统的运载。烟台市公安视频会议系统的构架主要是以市公安局为中心会场，所配备设备是DST
MCU来进行系统三级网的中心多点控制，中心会场上配有高端、应用功能丰富的适用于中大型会议室设备K60。各分局及支队在系统中是以四级网出现的，它与三级网的市公安局的配置一致。均采用DST
MCU和K60终端设备。基层派出所相当于系统中的分会场也都分别配备DST K60终端设备。烟台市公安视频系统的管理主要是采用三、四级进行两级管理，各分局及支队作为四级管理平台对基层各派出所进行中心管理，市公安局作为三级网管理平台对各分局及支队进行中心管理。同时，市公安局也能够同时管理各分局及支队乃至基层派出所。
POLYCOM DST系列产品，在满足了烟台公安局需求的同时，更带来了完美的效果及丰富的功能应用，具体特性功能如下：
1卓越的音质：系统提供14KHz的宽带高清音质，为用户带来了的CD级的听觉享受。
2完美的画质：2CIF的单画面图像质量相比其它品牌同档次产品提供了更清晰的图像，4CIF的分屏图像质量更提高了会议的视觉效果。
3跨网段组会：成功解决了烟台公安市局到各区县公安分局 E1线路协议转换后，与各区县公安分局到下属派出所的公安专网不同网段间视频会议的召开问题。
4双流功能及三屏显示：单台显示设备分别显示远端、近端及双流画面，突出了双视频流显示效果，大大增强了烟台公安系统的远程培训、可视化协同办公、远程刑侦办案等具体会议应用的实效。
5强大的会议录制：视频终端外接移动硬盘实现对会议图像、声音及双流等内容的录制，为烟台公安系统重要的行政会议、应急指挥、远程刑侦办案及远程培训提供了时况资料的数字化保存。
6灵活的字幕显示：系统支持的中文会场名称及中文会场字幕，在保证会议质量的同时，提供了不同会场名称的中文指示及实时会议信息的及时发布。
7灵活的会议模式：系统支持语音激励、主席模式、导演控制、演讲者模式、自动授权混音、自动授权发言、终端申请发言等多种会议控制模式，这样既保证了烟台公安系统会议的有序性又使得发言者的变换非常灵活、方便。
8强大的会场画面轮巡：系统支持主席轮巡、广播轮训，轮巡会场可任意选择、排序，轮巡的时间间隔可任意调整，适应了烟台市公安系统不同类型会议对会场图像显示模式的不同需求。
9可靠的会议保障：实时的网络、终端状态监测和会议带宽自动优化，独特的掉点保护、自动断线重邀为烟台公安视频会议系统的可靠、稳定运行提供了保障。
10针对烟台市公安提出的高安全、高保密性的特别要求，系统提供了AES加密、5级MCU用户权限、会议加锁、会议加入密码、限制呼入MCU、终端口令保护等多种会议安全保障措施，完全满足了用户严格的安全性需求。
湖南省公安厅视频会议系统
湖南省公安厅逐步在全省公安机关构建了一套基于H.320、H.323的视频会议系统。自系统开通以来，使用频率越来越高，经常发生全国会议与省内会议“撞车”冲突的情况。针对用户的实际情况，我们组织了多次交流和测试，最终用户被我们一体化保障系统解决方案以及优质的视频效果所折服，我们力压众对手，为湖南省公安厅建立起了与原系统互为备份的视频会议保障系统，并且在奥运圣火湖南省境内传递的安保保障指挥系统中发挥了不可替代的作用。
湖南公安厅视频会商会议系统通过专线网络连接各地区相关机构的视频会议网络系统，实现厅指挥中心与全省十四个市、州公安机关指挥中心以及厅交警、消防等部门的可视化指挥调度，具备三大功能：监控（重要场所的了解）、协同（日常事务的沟通）、指挥调度（处置具体事件的指挥调度）。这三大功能体现了指挥调度工作的三个层面，是有机结合的整体。今后将逐步实现对各市、州重要场所的实时监控。

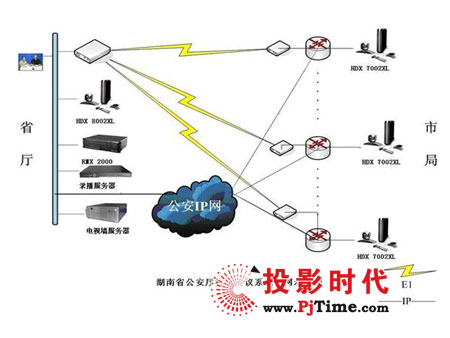

根据湖南省公安厅管理机构的职能设置和地理位置分布的特点，本视频会议系统采用H.323协议，支持H.320的组网结构。我们在公安厅会议电视控制中心采用一台支持高清电信级多点会议控制器RMX
2000TM，放置在网络的汇接中心作为核心汇结和多媒体交换设备，采用全编全解的方式负责本地以及全网视频会议的调度和控制，可以实现高清和普清视频终端设备的互连。录播服务器放置于网络中心，与视频会议MCU同级，负责对全网视频数据的录制以及为全网提供会议内容的点播。指挥中心采用2*8的电视墙以实现16路高清图像与电视墙的连接，14个市州、消防总队、交警总队共16个点会议室配置提供HDX系列1280x720p高清晰图像质量视频终端作为会场的视、音频编解码器。
由于省厅图像控制中心要对各分会场图像进行监控。省厅图像控制中心与省厅指挥中心分处两栋办公楼，两楼之间已铺设单模光纤，为确保将14个市州、消防总队、交警总队共16个点的图像送至指挥中心，本项目配置16×16双向视音频/数据光端机以实现指挥中心和图像控制中心的图像传输。省厅主会场由于镜头与终端距离较远（200米），因此采用光纤收发器来实现终端与镜头之间长距离传输。
系统主要功能：
1.远程视频监控：指挥中心实时监控各市州公安局指挥中心以及厅交警、消防等部门的图像。
2、远程统一指挥调度：对各市州公安局指挥中心以及厅交警、消防等部门进行指挥调度，如完成每天的视频点名、领导指示传达、重大案事件视频发布及调度等。
3、召开会议：可召开主会场和所有分会场参加的全网视频会议，会议组织形式可根据需要进行设置，各会议间互不干扰。
4、重要案情会审：在发生重大案情事故时，可通过会议系统将案情、现场的信息发送给上级或相关的决策部门参考。
5、可视化协同办公：可进行远程培训、协同办公功能，将培训相关辅助材料或程序的通过各终端，与市州指挥中心进行交流沟通，提高整体协作能力。
6、自助式会议：各会场仅需对终端进行操作即可召集会议，无需中心管理员干预。
7、严谨且灵活的用户管理：通过严格的用户管理和验证机制使用户登入相应会议，视频指挥调度系统的各终端可设定权限范围，权限高的终端可以对权限低的终端进行指挥调度，具有优先控制权。系统采用分布式控制，允许管理者在不同地点登录到服务器进行管理。
8、监控功能扩展：视频矩阵能控制视音频信号，同时MCU支持电视墙输出功能。
9、录播：在监控和指挥调度状态下均可进行录像，且可随时对录制图像进行回放、管理。
10、带宽可调：系统占用带宽可根据传输信道情况进行调整。
11、扩展功能强：通过配置桌面型终端或通过办公电脑配置必要设备，领导在办公室即可参会。
12、通用控制接口，开放控制协议.
