7号信令网管理监控系统(N7MS)
随着国内No.7信令网络的建设和投入运行，其作为电信支撑网络的地位得到了加强。为实现对No.7信令网的有效管理，上海贝尔开发了N7MS系统。该系统采用模块化设计，可以通过对各种功能模块的灵活配置实现对省级以及国家级No.7网络的管理。
N7MS 的功能特性
●告警及故障管理：实时提取和分析网络产生的告警信息并通过图形方式显示，还可按照各种条件组合查询历史告警信息；
●网络结构和网络状态总览：按照网元地理位置提供直观的网络视图，并通过颜色的变化和图标的闪烁表示网元的运行状态和链路的负荷状况；
●配置管理：可以方便地对网络配置进行更改，避免了复杂的人机命令操作，确保局数据的一致性和正确性；
●性能管理：实时分析网络话务负荷并存储，提供多种类型表格以分析网络当前和以往的性能数据，为优化网络配置提供决策依据；
●系统自身管理：提供丰富的管理手段对操作员的权限进行划分，对各种操作均有详细的记录；
●远程终端服务：一个人机命令操作工具，使得操作人员如同在本地一样与远端的交换机进行人机命令交互；
运行环境采用DigitalTru64UNIX操作系统，以及Oracle数据库，确保系统运行安全和数据安全；
标准参考
N7MS的开发参照了以下标准和规范：
●中国电信《全国一级干线七号信令网管系统三期工程技术规范书(应用系统部分)》；
●中国电信《省内No.7信令网集中监控管理系统技术规范书》；
●中国电信《七号信令网管系统部省联网接口规范》；
●中国移动通信《移动七号信令网STP省级网管系统技术规范》；
●ITU-T M.3000系列，Q.811，Q.812，Q.75x；

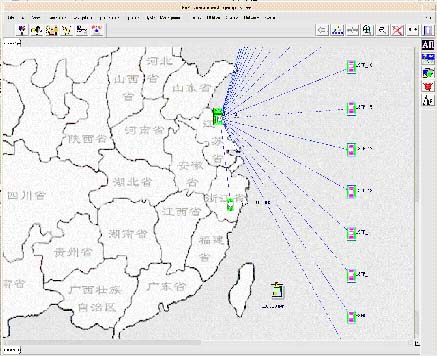

网络视图

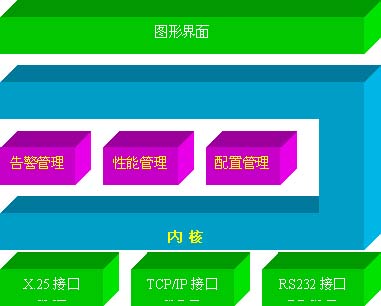

N7MS系统结构
N7MS运行于上海贝尔统一网管平台SMAP之上，其设计参照了CORBA体系结构。系统由三类基本模块组成：接入模块AM、功能模块FM、表达模块PM，各模块利用系统内核(ORB)和SMAP提供的各项服务功能协调工作，而无需知道是否与其他模块物理地位于同一台机器上，这种结构确保了系统具有良好的扩充性。通过配置不同数量、不同处理能力的服务器，可以方便地实现对省级网络到国家级网络的管理需求。
此外，系统还对外提供Q3接口，实现与其他类型网管系统的互连，因此具有良好的开放性。
N7MS组网方案
由于N7MS开发了多种类型的网元通信接口，如X.25，TCP/IP，RS232，加之系统采用分布式的模块化设计，因此组网方式非常灵活。
能够按照信令网络和通信网络的实际情况采用不同的组网方案来满足用户需要。

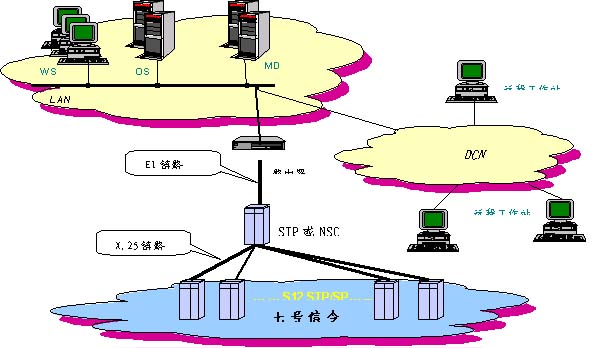

组网方案一：

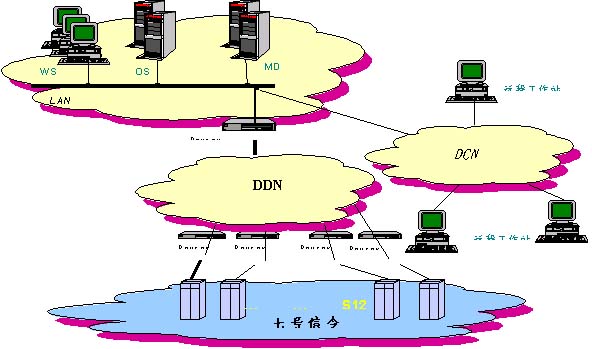

组网方案二：
N7MS系统应用实例
●中国电信全国七号信令网；
●中国移动通信全国七号信令网；
●河南省七号信令网；
●四川省七号信令网；
●河北省七号信令网；
●吉林省七号信令网；

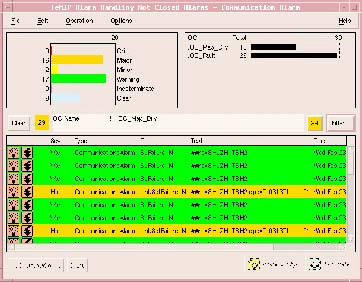

告 警 管 理 窗 口

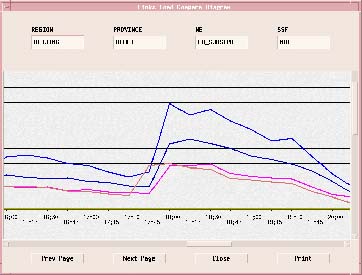

性 能 分 析 图 表

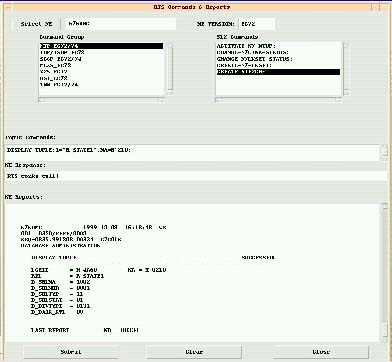

远 程 终 端 服 务 窗 口

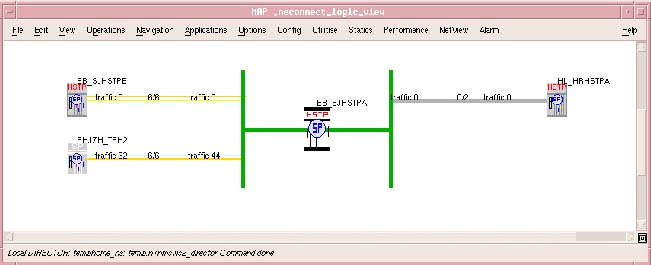

网 元 连 接 逻 辑 图

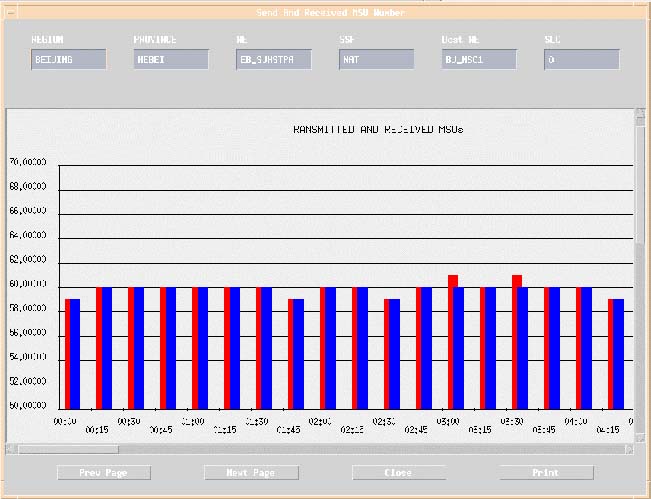

发 送 、 接 收 MSU统 计 图
·
·
·
|
