人行天津分行IP电视会议网浅析

朗飞 2002/04/03

　　为推进金融行业的金融电子化进程，并充分利用中国国家金融数据通信网（CNFN）的资源，中国人民银行天津大区行于1999年建立了首个运行在CNFN上的基于IP的H.323电视会议网，实现了华北范围内天津、内蒙古、河北、山西两省一区一市的36家人民银行机构的会议电视联网。VCON公司提供的基于IP的H.323视频会议第四代解决方案在该系统中发挥了重要作用。

　　该会议电视网要满足会议电视，以及同时存在的数据、语音等多种业务流量及管理方式的要求。系统要保证端至端所经节点最少，时延最低，并要合理地组织和利用网络带宽，提高网络效率。网络的安全也十分重要，还要降低网络传输通信成本，保证网络业务的性能、指标。该网络还要保证H.320与H.323的平滑过渡。

　　从会议电视技术的发展历程来看，目前，会议电视系统的建立可以依据ITU-T较早期的会议电视标准。该标准完全建立在一系列会议电视专有的技术和标准之上，而H.323标准建立在通用的、开放的计算机网络通信技术基础之上，具有广阔的发展前景。越来越多的用户开始采用H.323技术和产品构造他们自已的会议电视系统。H.323系统在技术的先进性、功能的完善性、操作的方便性、系统的可扩充性以及性能价格比等方面显示出了明显的优势。

　　依托用户实际采用的拓扑结构，并考虑到跨级会议电视业务量需求较小，VCON公司设计了H.323星状级连结构的会议电视系统。由于VCON公司提供的基于IP的H.323视频会议第四代解决方案达到了数据、语音、图像信号的完美结合，并具有多种软件支持功能，可以满足人民银行项目的需求。

　　人民银行会议电视网络采用了基于IP的H.323解决方案，与H.320方案相比，可以更好地将会议电视、数据、语音等多种业务融合在一起，并且能充分地利用网络带宽、提高网络运营效率，建成后的网络在升级和扩展能力方面都更加灵活方便。H.323会议电视终端设备的成本也远低于H.320会议电视网络的组网设备费用。

　　此会议电视网络暂采用星状级连结构，利用PVC传输，将来会逐步实现与数据、语音在同一条PVC上传输。由于目前天津分行的会议电视主要在天津分行与各省会地市中心支行、省会与各地市中心支行之间进行，跨级会议电视业务量较小，所以采用星型网络结构。天津作为网络的根节点，省会及地市作为枝节点，内蒙古、河北、山西的三个省（区）会城市通过金融网PVC电路与天津相连，并与所辖的地市相连。

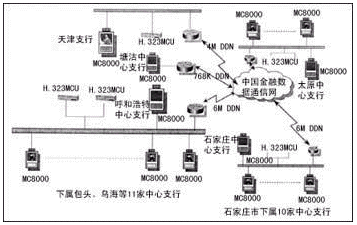

中国人民银行天津分行电视会议网络结构图

　　该会议系统与H.320会议的互通可以选用以下两种方式。其一，采用VCON公司的V.35接口L2W网关。VCON公司的L2W网关放置在天津人民银行，其一端通过10Mb/s以太网接口连接到天津人民银行的局域网络上，通过TCP/IP协议实现和H.323网络相连。另外一端采用V.35接口，通过卫星或其它通信网络和人民银行的H.320网络的MCU端口相连，从而实现和H.320网络相连。L2W为H.320/ H.323协议转换网关，因此可以实现H.323会议电视视频网络和H.320会议电视网络的互通。其二，采用AV视频音频模拟信号转接。在天津人民银行把参加H.323会议的VCON公司的视频和音频输出连接到参加H.320会议的H.320会议电视终端的视频和音频输入上，同时把H.320设备的视频和音频输出连接到参加H.323会议电视的视频和音频输入上，从而实现H.323网络与H.320网络视频和音频信号的互通。

　　本方案中采用了H.323 Gatekeeper NGK-100作为会议电视网络管理系统。NGK-100为标准的H.323会议电视网络管理软件，可以运行在Windows NT 4.0 Server或Workstation上（工作站配置要求Pentium166、64M RAM、8M以上磁盘空间、TCP/IP协议、10/100Mb/s网卡）。它可以对网络中的H.323 MCU、会议电视终端、L2W网关进行管理，包括注册管理、地址解析、带宽分配、呼叫控制、呼叫转接、会议记录等。NGK-100可以放置在天津人民银行，对全网进行管理。如果河北、山西、内蒙古想要独立地对自己辖区内的系统进行管理，只需分别在石家庄、太原、呼和浩特配置一套NGK-100即可。

　　此会议电视网络建成后，除了可以提供远程会议之外，还可以用来实现远程教学、银行新闻广播等多种应用。另外，用户还可以选用VCON公司的软件开发包VDK进行二次开发，实现工作会议、安全监控、多媒体办公自动化集成等多项应用。

　　在VCON的终端上，可选择中文操作界面（Meeting Point 4.0），使用简便。目前，MCU的操作暂时不能提供中文界面，但提供基于Web 的管理方式，操作简单明了，用户可以轻松控制会议，实现天津至河北、内蒙古、山西两省一区一市和各省、区内部实时的会议电视业务。目前，在天津中心可以召开全网的电视会议，各省中心也可以召开本省范围内的电视会议。

　　经过近三年的建设及应用，中国人民银行天津分行实现了视讯技术在银行的综合应用，获得了理想的使用效果和利益回报。据中国人民银行天津分行相关负责人介绍，该视频会议网自启动以来，成功地完成了数十次电视会议及培训，节约各项传统会议经费3000多万元。正是这一项目的成功实施，也促使中国人民银行总行采用VCON设备建设了多达180多个会场的中国人民银行全国电视会议网。

中国计算机报 2002/04/03
