ZXIP10-AS IP电话系统 产品介绍

1 概述

1.1 ZXIP10-AS IP电话系统简介

IP电话技术是一种利用国际互联网Internet或企业内部网Intranet等基于IP的网络作为传输载体来实现计算机-计算机、普通电话-普通电话、计算机与普通电话之间进行话音通信的技术。随着Internet 的发展和IP技术的日渐成熟，IP电话技术已经成为电信运营商、ISP等竞相提供VoIP长途电话服务的相关技术的关键技术。

深圳市中兴通讯股份有限公司顺应IP电话发展的潮流，适时推出了中兴ZXIP10-AS IP电话系统。该系统是一大容量、高密度、高集程度、高可靠性的电信级IP电话系统, 系统结构采用合理的集中管理、分散控制的设计。中兴ZXIP10-AS IP电话系统支持<<IP电话/传真技术体制>>、<<IP电话网关设备互通规范>>、<<IP电话网关设备规范>>、H.323V2、H.323V3标准等，中兴IP电话网关与这些标准完全兼容，可与其它厂家的网关和网守互通，满足网络商用运营的需要。

在提供业务方面, 中兴IP电话系统具有针对IP PHONE的业务生成环境(在IN的业务生成环境上添加相应的针对IP PHONE应用的SIB)，既可以满足将原有的IN业务无缝过渡到IP PHONE，又可根据IP PHONE的特点生成和增加新的IP PHONE业务。另外，深圳市中兴通讯股份有限公司拥有强大的技术开发能力，完全可与运营商根据用户需求自行定做各种新业务。

在提供的语音质量问题上, 该系统采用ITU-T G.723.1和G.729a等标准来实现高质量实时语音编解码，并具备静音编码技术传输双方通话过程中实际交谈时段的数据，而将双方静默时段的带宽释放给其他话音业务从而提高带宽利用率，节省通信资源；采用ITU-T G.168标准实现回声消除，充分满足象卫星通信具有较高的回声延时需求；采用前向纠错算法来保证语音质量、抗信道干扰；采用单板的IP包交换和数据压缩，提高数据传输效率。

IP电话系统具备强大的维护和管理能力，该系统提供包括系统配置、网关管理、用户管理、呼叫管理、状态跟踪以及智能语音应答等在内的维护管理功能，并且采用全中文图形界面，使系统配置和维护非常方便。

中兴IP电话系统具有良好的组网能力。通过对VIRTUAL SWITCH的灵活运用及对MGCP/H.GCP的支持，既可以满足现有的以H.323为基础的组网策略，又可以通过网络演变消除随着用户数的增加而引入的瓶颈，做到全网的负荷均衡，使投资得到最大利用。

ZXIP10-AS IP电话网关在单一的平台上集成接入服务器的功能，将远程用户接入局域网或广域网，支持模拟、ISDN拨号接入，可根据需要支持帧中继、DDN、X.25专线接入。ZXIP10-AS IP电话网关成为电信运营商、ISP和企事业单位使用IP电话/传真业务并远程接入IP网络的首选设备。

1.2 IP 电话系统的网络位置及IP电话的基本原理

中兴ZXIP10-AS IP电话系统主要由中兴ZXIP10-AS IP电话网关(Gateway)、中兴ZXIP10-AS IP电话网守(Gatekeeper)、中兴ZXIP10-AS IP电话计费/认证中心等组成。其中, IP电话网关由媒体网关MG(Medium Gateway) 和虚交换（VIRTUAL SWITCH）组成。

电话网关是IP电话网的接入设备，它位于电路交换网与IP网之间，为用户提供IP电话业务。中兴ZXIP10-AS IP电话网关执行的功能满足H.323建议定义的要求，主要执行语音编码转换、通信协议转换及呼叫建立/拆除功能，另外电话网关还具备实时传真业务、地址翻译的缓存等功能。中兴ZXIP10-AS IP电话网关中媒体网关(MG)与虚拟交换模块(VIRTUAL SWITCH)之间是采用H.GCP/MGCP协议，网关的结构使得网络的扩容极为简单。

网守是提供地址解析和接入认证的设备。中兴ZXIP10-AS IP电话网守功能满足H.323建议定义的要求。主要功能实现地址翻译、呼叫控制、带宽控制、域管理等功能以及呼叫建立/拆除功能、呼叫授权、带宽管理、呼叫管理等功能。RADIUS是网守与认证和计费中心之间授权（Authorization）、认证（Authentication）和计费（Accounting）的标准协议。

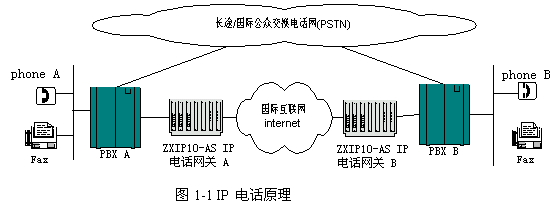

普通电话的基本流程是：用户在phone A要打长途电话到phone B，语音从phone A到PBX A，通过PSTN网，经PBX B到phone B。而IP电话的基本流程为：用户在phone A要打长途电话到phone B，语音经PBX A传到网关A。在网关A对语音进行处理，打成可在IP网络传输的语音包。由IP网络将语音包传给网关B，网关B对语音包进行处理，还原为语音，经PBX B传到phone B。IP 电话原理见图1-1。



1.3 ZXIP10-AS IP 电话系统总体框架

中兴ZXIP10-AS IP电话系统总体框架图见图1-2，主要包括IP承载网络、IP电话网关、IP电话网络的管理设备（如网守、计费/认证中心等）和传统电路交换网的接入部分。该组网结构支持国标要求。

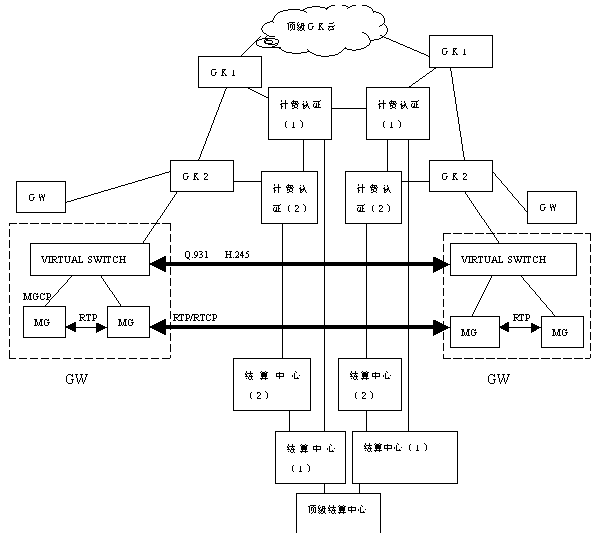

图1-2 支持国标的组网架构

其中顶级网守云可以包含多个顶级网守，顶级网守之间的连接、一级网守与顶级网守之间的连接以及不同运营者之间的连接由各运营者根据各自的情况自行确定其具体的连接方式。当IP电话运营者的网络规模不是很大时，顶级网守的功能可由其中一个一级网守完成。

1.3.1 顶级网守的主要功能

顶级网守负责管理属于该运营者的所有一级网守，主要负责一级网守之间的地址解析和认证；不同运营者IP电话网之间的互通、地址交换由顶级网守来完成；负责管理国际业务，即国际呼叫的建立与拆除均需经过顶级网守。

1.3.2 一级网守的主要功能

一级网守主要负责管理该一级网守所管辖的全部二级网守间的地址解析工作。在两级网的情况下, 二级网守的功能全部归入一级网守。

1.3.3 二级网守的主要功能

二级网守所管辖范围称为一个区域，二级网守主要负责所属区域内用户的地址解析和认证，防止非法用户的接入和非法网关的登记；负责向所属网关提供路由信息，包括被叫网关的端口信息等；负责完成PC到电话业务的呼叫建立、释放和计费信息的采集。

1.3.4 计费中心的功能

如图所示二级计费/认证中心只包含它对应的二级网守所辖区域的用户信息。一级计费/认证中心应包含一级网守所辖区域全部用户的信息，用户的漫游认证由一级计费/认证中心完成。

二级计费中心

• 二级计费中心接收计费采集点发送的用户使用IP电话的起始和终止时间等计费信息，生成原始记录数据CDR (Call Detail Record)，根据费率生成帐单。
• 对于记帐卡用户，二级计费中心还要根据用户帐号，将余额转换成用户使用IP 电话的最大时长并送到计费采集点，以免用户透支。
• 二级计费中心还要负责将本区发生的漫游用户资费清单交至二级结算中心。

一级计费中心

一级计费中心的功能同二级计费中心的功能。

计费采集点

在"电话到电话"的情况下计费采集点设在发端网关，在"PC到电话" 的情况下，计费采集点设在相应的网守。

计费采集点(主叫)负责采集用户使用IP电话的起始时间和终止时间等信息送给相应的计费中心。对于记帐卡用户，计费采集点还要接收相应计费中心送来的用户使用IP 电话的最大时长，并实时监测用户的通话时间，以免用户透支。

1.3.5 结算中心的功能

中兴ZXIP10-AS IP电话网的结算系统原则上采用两级结构，即顶级结算中心、一级结算中心。根据不同地区的业务需要也可增设二级结算中心。

其中：

顶级结算中心

• 接受一级结算中心递交的漫游用户资费清单，并转至其开户地所在一级结算中心。负责所辖各一级结算中心之间的资费结算。
• 完成与传统电话网的结算。
• 完成不同运营者之间的结算。
• 负责整网的国际业务结算。

一级结算中心

• 一级结算中心负责对所辖各二级结算中心之间的资费结算。
• 将在本区发生的异地开户的漫游用户资费清单交至顶级结算中心。
• 接收顶级结算中心转交的其它一级结算中心提供的本地区开户的漫游用户的异地资费清单；
• 完成与传统电话网的结算。

二级结算中心

完成与传统电话网的结算。

2 系统特性

2.1 容量：

• 双柜系统（2个机柜，每个单机柜：2.20mⅹ0.81mⅹ0.60m）满配置可提供3120路IP电话.
• 单柜系统(1个机柜, 规格同上)满配置可提供1200路IP电话.
• 多系统可达数万端口

2.2 提供的业务：

ZXIP10-AS提供IP PHONE及传真网关功能，并支持远程用户接入功能.

在网关功能中，支持基本业务和补充业务及增值业务。

• 基本业务

1） IP电话

这是IP Phone网关最初的应用，包括PC-PHONE，PHONE-PC，PHONE-PHONE、PC-PC四种形式，其中PHONE 包括固定电话和移动电话。

2） IP传真，有两种方式：实时传真和存储转发。实时传真服务采用T.38（ITU于1998年6月通过）。在PSTN一端支持的协议是T.30三类传真。

• 补充业务

呼叫转接（Call Transfer）H.450.2
呼叫转移（Call Diversion）H.450.3
呼叫保持（Call Hold）H.450.4
呼叫寄存与呼叫取回（Call Park Call Pickup）H.450.5

• 增值业务

由于IP电话将语音信号转化为在Internet上传输的数据信号，可以提供比普通PSTN业务更多的增值业务。
1. 点击拨号
2. .PHONE DOUBLE
3. 来电技术
4. FOLLOW ME
5. 按时间段分配有关业务
6. VPN
7. WEB-CALL CENTER
8. UNIFIED MESSAGE
9. 语音访问INTERNET
10. 网上交易
11. 网上电话广告
12. 网上广告商
13. IP PHONE强拆/监听等
14. IP PHONE 投票
15. IP PHONE电话订票
16. 话费摧费,闹醒等

2.3 网络管理

• 完全采用图形用户界面，操作直观方便。
• 能够对各种板级参数、业务参数和网关参数等进灵活的配置。
• 能够随时检测网络连通性与服务质量。
• 具有呼叫管理与状态跟踪能力
  -动态监视所有端口的通话状态、开闭状况。
  -详细记录呼叫的各种信息，如呼叫时间、主叫号码和被叫号码。
• 具有完善的网关管理功能
  -可以灵活的设置服务时间和网关状态，随时检测网关设备的运行状况。
  -支持各种的编解码方案的灵活选取。
  -能够对各种异常情况进行准确的报警。
  -能对网关进行的远程监控、启动和关闭。
• 具有严格的网络安全机制

2.4 计费管理

计费系统完成系统的计费功能，包括设置计费环境、处理用户呼叫记录、打印用户交费报表、统计网关的呼叫信息、统计网关的各种业务的流向以及查询数据库中的各种信息。系统具有如下特点：

• 完备的计费功能。
  　-支持立即计费、定期计费以及复式计次方式。
  　-具有灵活的费率配置管理。
  　-支持免费用户。
  　-支持对话单表的查询。
  　-具有独特的应急功能，支持对于因特殊情况出现的单个用户计费行为。
• 强大的报表功能。系统提供了各种类型的报表，包括：
  -用户交费单报表
  -用户详细报表
  -业务量统计报表
  -业务流向统计报表
• 可靠的安全与维护性能。
  -采用系统应用日志，能够自动地对与对数据库有关的操作进行详细的记载。
  -支持对计费数据和话单信息等进行备份，并提供重新计算的功能。
  -支持违例话单的修复。对于极少数的无法计费的话单信息，系统提供给用户修复功能，用户可对违例话单进行修复处理。
  -支持操作员的权限管理。对于计费系统不同的操作，系统设置有不同权限级别，对用户进行根据操作员的权限，对其进行控制，提高系统的安全性。
• 完善的用户管理功能。
  - 用户开户和销户
  - 用户信息查询修改

2.5 技术指标

● PSTN线路接口：E1中继、模拟用户线
● PSTN信令接口：中国一号信令、七号信令
● 数据网络接口：10/100BaseT以太网和IP协议
● 语音编码：A律
● 语音压缩算法：G.723.1、G.729A、G.711、GSM
● 媒体接入：电话、Fax、PC
● 接续方式：二次拨号（类200方式）/直拨方式
● 提示音：语音、信号音
● 计费方式：预付费、记帐

2.6 系统特点

• 提供高质量、灵活的话音通信，即使在非保证Qos的IP网络上
  1) 采用基于硬件的多种最新技术极大地提高了话音质量
  - 采用先进的DSP技术进行语音压缩和语音编解码
  - 采用基于国际标准G.165回波抵消算法，最大限度地消除了长途语音传输所带来的回声
  - 采用JitterBuffer抖动消除技术，有效地降低了IP网络带来的抖动
  - 采用灵活的丢包补偿算法大大弥补了IP语音包的丢失和延迟所带来了影响
  - 采用静音抑制和激活检测策略，有效地减少IP语音包的数量
  2) 多种语音优化技术（如VAD/CNG技术）的采用进一步压缩了带宽
  3) 支持多种语音编解码方案，包括G.723.1、G.729A、G.711和GSM等。运营商可根据各自的网络状况、服务质量、容量、运营成本等多种因素自由地选择编码算法
  4) 采用全双工模式，每个通信端口同时支持双向数据传输能力
  5) 具有灵活的逻辑分群功能
• 适应高业务流量的冲击，符合电信级设备高可靠、高性能的要求
  1） 采用集中控制、分散处理的系统结构，保证优异的整体性能
  2） 独特的动态两级负荷均衡设计，通过主控制模块（MP）和IP电话单元控制板（AUC板）进行调度，保证接入系统运行时负荷分配的最优性
  3） 秉承电信设备的高可靠性设计思想，提供所有公共资源单板1：1主备用备份，接入业务处理单板m+n冗余备份，并且支持所有单板热插拔，充分保证了接入系统电信级的工作稳定性
  4） 在业务处理板中采用高性能RISC集成通讯控制器，为业务处理提供强大的动力
  5） 采用基于硬件的话音实时传输技术，提高了系统的可靠性和系统容量。
• 采用最新技术和器件降低系统成本，节约用户投资
  1） 高集成度，使每接入端口成本降到最低
  单柜系统：满配置1200路IP电话
  双柜系统：满配置3120路IP电话
  普通业务处理板支持30路IP电话
  2） 独特的节省IP地址资源的设计：一个IP电话单元（240路）只需占用1个IP地址
  集成接入服务器功能，DM板（数字MODEM板）与IPP板混插，每板支持30路Modem接入或ISDN B通道接入，用户可根据需要进行动态的选择
• 提供内置式100M/1000M以太网接口，简化与IP网络的连接 提供内置式SDH 155接口，简化与PSTN的连接，更便于安装维护、集中管理
• 良好的系统兼容性与可扩展性
  1） 完善的中国七号信令和中国一号信令支持：源自中兴ZXJ10程控交换机的NO.7、NO.1信令系统，已通过国家的有效性和兼容性测试，并且在实际组网中成功的与国内任何交换机接口
  2） 支持ITU标准H.323协议，具有良好的系统兼容性，可以与其他厂商标准的H.323终端进行通信
  3） 支持标准RADIUS协议，可以与符合该标准的任何厂商的认证、授权、计费系统连接
  4） 方便快捷的软件版本升级方法
  5） 集中控制、分散处理的结构，保证系统的平滑扩容
• l 便捷的操作维护方式
  1） 图形化全中文界面的后台维护管理；
  2） 支持SNMP，可利用其他厂商的符合该协议标准的网管产品进行维护管理；
  3） 支持远程（Telnet）维护管理。

3 功能应用

3.1 IP电话/传真网关基本业务功能的实现

　

说明：

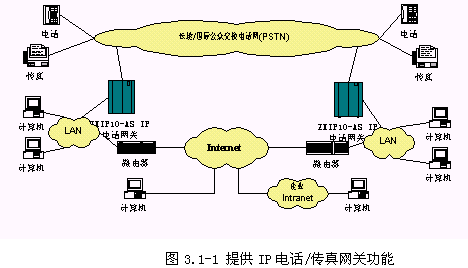

• 提供三种基本业务：电话到电话、PC（带H.323终端）到电话、电话到PC（带H.323终端）；
• 传真业务形式：实时传真和存储转发传真 ；
• 来电指示、Email指示、及Internet语音信箱等功能；

3.2 全面的IP电话网络解决方案

　

方案中包含了以下几部分：

• ZXIP10-AS IP电话网关。
• ZXIP10-AS网守：多个网关构成一个逻辑区域（ZONE），由ZXIP10-AS网守统一实现路由、带宽管理和接入许可授权等多方面的功能。
• 网管系统和计费系统。

3.3 IP电话企业级的应用

　

说明：

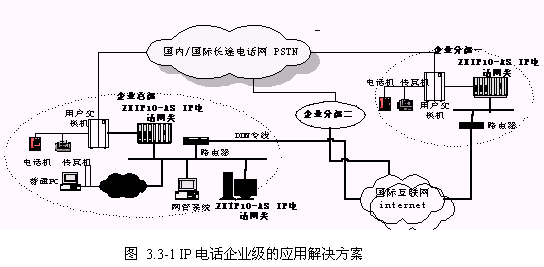

ZXIP1-AS IP电话网关也可应用于跨地域的大型企业，利用用户交换机和企业内部网一级租用的专线，在企业的各个分支之间通过IP电话通信，由此节约大量的通信费用。

3.4 与ZXJ10无缝结合

　

说明：

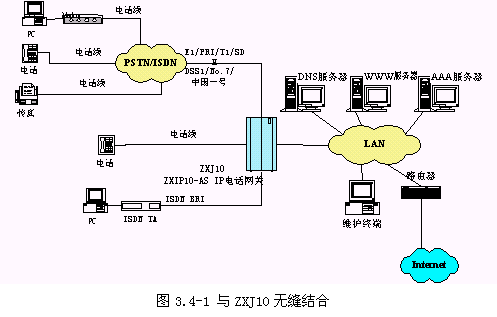

• ZXIP10-AS IP电话系统的设计完全符合ZXJ10的系统结构，它可以与ZXJ10无缝结合，从而使ZXJ10具备IP电话/传真网关和远程拨号接入功能；
• ZXIP10-AS IP电话系统与ZXJ10无缝结合的方式：模块方式和单元方式；
