视频会议+网络视讯:中兴打造会议视听新套餐

2009/08/07

  随着现代商务会议的需求不断变化和增加,目前,视频会议系统已经成为政府、大型企业、中小企业提升沟通效率,降低成本,增强企业竞争力的办公方式之一,诸如远程会议、远程沟通客户服务、远程教育、培训咨询、远程面试等企业活动的使用,使得企业对于视频会议系统的要求已不仅仅停留在“看的见”与“听的着”的地步。

新应用场景的呼唤

  在视讯领域拥有丰富经验的中兴通讯在对拥有十万级用户的客户探访时发现,对于一些用户提出的新应用场景,使用传统的会议电视系统、IPTV系统、视频监控系统无论从功能上、成本上都是不能满足用户需求。

  根据国内的现实情况,经常需要召开上百人规模的会议,特别是一些政府机构需要大面积的传达政策信息。通常在参与会议的成员中,仅有小部分成员需要发言,绝大部分的成员仅需要收看即可。而且,开会的过程,需要有监控的实时画面能直接调用到会议当中,会议管理员可以随意的控制摄像头的位置、焦距等,用户可以通过IPTV的EPG页面点播或直播监控摄像头的画面。而采用目前传统的会议电视在满足上述需求则存在以下问题:

  1.会议电视系统容量问题:现有的会议电视系统最大容量通常在300个终端以下,召开大容量的会议会影响使用同一个会议电视系统的其他用户正常的开会需求;

  2.成本问题:如果所有参会者都采用传统会议电视终端,高达5-10万/台的设备成本很难被政企部门所接受;

  3.带宽问题:如果此类会议是跨地市的,会造成地市城域网之间大量网络带宽被占用。同时,没有发言需求的终端也会同时上传图像至MCU,浪费网络带宽资源;

  4.录制及回看:现有的会议电视系统大都不能提供自带的录制功能,同时在应对大容量用户点播时也没有较好的解决方案。

  5.监控画面调度问题:目前的视频会议系统都无法直接调用或管理视频监控系统中的摄像头,无法对监控画面做回放或定格,更无法将带有预警性质的监控摄像头的报警功能显示在会议终端上。

  面对新应用场景的呼唤,中兴通讯创新性的采取视频会议和网络视讯融合的方式,吸取两者优点,为商务会议开辟了一全新视觉境界。下面在介绍中兴相关解决方案之前,本文先对视频会议和网络视讯进行一个简单介绍。

视频会议业务及系统介绍

  视频会议是一种实时双向的包含声音、视频以及计算机数据等多媒体的双方或多方通信服务。目前市场上商用的视频会议系统一般遵从ITU-T H.320、ITU-T H.323、IETF SIP标准之一或几种。

  视频会议系统由以下功能实体组成:视频会议终端、接入控制单元:(GateKeeper或者SIP服务器)、多点会议单元(MCU)、业务Portal以及管理系统、承载网络。

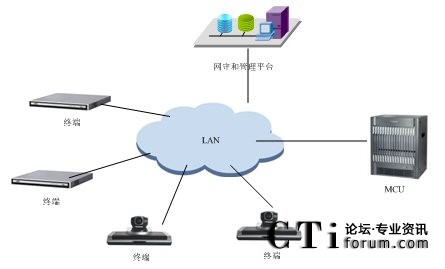

图1 视频会议系统网络示意图

网络视讯及系统介绍

  网络视讯包括两部分,一是IPTV,二是基于IP网络的视频监控系统

  IPTV业务是在大容量内容存储、大容量单向分发、录制等业务能力基础上,向用户提供电视直播、视频点播、时移电视、电视录播、EPG导航服务。

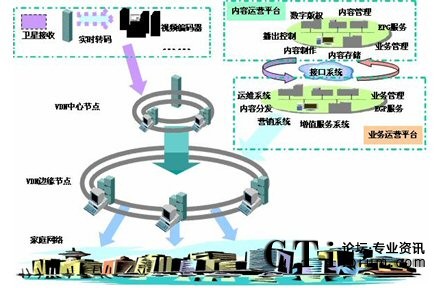

图2 IPTV系统网络示意图

  IPTV系统由以下功能实体组成:机顶盒、EPG服务器、VDN网络、内容运营平台、业务运营平台。

  视频监控业务是指为客户在宽带网络基础上提供图像、声音和各种报警信号远程采集、传输、存储、处理与转播的一项全新电信业务。目前视频监控业务主要有三种技术:模拟视频监控技术、数字视频监控技术和网络视频监控技术。前两者在大、中型视频监控工程中已经得到广泛应用;而网络视频监控技术(即“全球眼”)是以网络通信及图像处理为核心的新型视频监控技术。“全球眼”业务是依托于宽带网络为用户提供图像、声音和各种报警信号远程采集、传输、储存、处理的一种宽带应用增值业务。它基于中国电信全球眼2.5电信级全球眼规范,在原有视频监控系统的基础上对特色功能、平台软硬件架构、组网、网管、存储、安全等方面的改进,由运营支撑层、媒体交换层、前端和客户端设备层等部分组成。

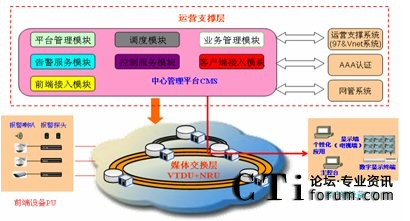

图3 中兴通讯“网络视讯”视频监控系统结构图

新需求 新方向

  从对会议电视、IPTV、视频监控的业务以及系统的介绍来看,三者在业务能力上是互为补充的,通过业务能力、以及业务管理上的融合,可衍生出新的业务,满足与发掘用户的需求。基于此,中兴通讯提出利用会议电视系统、IPTV系统、“全球眼”系统各自的业务能力,开发出满足上述应用场景的融合方案。

  结合用户的实际需求以及中兴通讯在视频通讯领域的多年实践经验,我们认为,该融合方案应从以下方向来满足全新应用需求:

  1. 可通过会议电视终端实现双向实时会议,实现原有会议电视系统完整的主席控制、远遥、发言等功能

  2. 实时会议内容可向大量使用机顶盒和会议电视终端的用户单向分发;

  3. 会议内容可录制、保存;

  4. 在视频会议系统或IPTV系统中实现监控摄像画面的实时调用,实现对摄像头的各种控制,支持对监控画面的回放等功能。

  5. 录制的会议内容可被使用会议电视终端和机顶盒的用户点播;

  6. 行业用户可方便的预定会议,设置参与实时会议的成员(双向、单向);

  7. 行业用户可方便的设置可观看录制内容的成员;

  8. 系统可同时为多个行业用户服务;

  9. 用户管理员可对各级用户的会议使用情况、会议内容存储情况进行统计;

  10. 用户管理员可对各级用户的业务使用按照时长、流量等进行计费。如监控摄像头的启用个数、监控时长等,如IPTV系统中的频道数、点播时长等。

  11. 尽量减少三大系统之间的耦合度,在业务上可分可合,同时应开放接口,并力争标准化,以便不同厂家的会议电视系统和IPTV系统、视频监控可对接。

视听新套餐:中兴系统架构及模块介绍

  一、总体架构

  在总体上,将会议电视业务、视频监控作为IPTV的增值业务进行设计。

  在架构中,包括:

  IPTV系统(含增值业务系统):提供机顶盒用户接入、实时会议单向直播、录制的会议内容的点播、会议内容上传和管理、会议计费;

  传统会议电视系统:传统会议电视终端接入,双向会议电视的传统功能(音视频交换、音视频适配(不同音视频格式的转码)、音视频混合(多画面、混音)、会议预定、会议控制);

  会议电视录播服务器:负责实时会议的录制,以及将实时会议内容和录制的会议内容上传至IPTV系统;

  会议电视及监控业务EPG:负责用户的业务认证、会议电视业务的页面和内容展示、视频监控业务的页面和内容展示。

  视频监控系统:主要包括中心管理平台(平台管理模块、业务管理模块、前端接入模块、客户端接入模块、控制服务模块、告警服务模块、调度模块)。

  接口管理应用服务器:实现各系统之间的无缝对接,对各系统中各网元的软硬件版本进行统一记录管理,实现各接口间的关联调度。

  计费认证服务器:实现对所有接入设备的权限认证和计费管理。可以根据客户的需要,配置用户的信息,权限,同时配置业务的属性,并根据平台的要求,为不同的客户定制计费策略。并可以记录授权日志,供管理使用。当客户接入到系统中后,向认证计费服务器发送用户登录信息,如果是合法用户,则将用户的权限发放下去,并开始按照计费策略进行相应的计费, 否则,则拒绝用户接入。

  二、关键业务功能及流程

  本节对有别与传统会议电视的关键业务功能和流程进行描述。

  会议预约

  行业用户的会议管理员可以通过Web页面(由会议电视业务系统提供)进行会议预约。

  在进行会议预约时,需要指定以下基本参数(红色部分为新增参数):会议名称、是否是即时会议、会议开始时间、参加会议总人数、持续时间、会议模板、多画面、与会终端、会议室密码。

  针对IPTV用户观看会议直播和会议回看,需要在会议预约时输入以下参数:是否向IPTV用户直播会议、会议直播参数设置、参与会议直播的用户列表、是否允许录制、录制参数设置、可观看录制的会议内容的用户列表、预约完成后通过接口B(消息通知接口)向IPTV用户发送机顶盒的短消息或者手机的短消息。

  会议电视直播/录制、监控画面的直播

  会议电视直播/录制

  • 会议预约时间达到后,会议电视业务系统将:

  通知MCU建立会议;
  通知会议电视录制服务器开始录制会议,MCU将实时会议视频发送至会议电视录制服务器;

  • 录制服务器将

  实时会议视频通过接口C(内容引入接口)上传到IPTV系统;
  录制会议内容;

  • IPTV系统将实时会议视频通过VDN网络分发至各边缘节点,授权用户此时可访问实时视频画面;
  • 会议结束后,会议电视业务系统将通知录制服务器停止录制;

  • 录制服务器将录制好的视频通过接口C(内容引入接口)上传到IPTV系统,同时通知会议电视业务EPG更新内容页面,新增一条录制的会议视频链接。

  监控画面的直播、点播

  • 用户登录网络视讯系统时,视频监控系统将:

  进入到计费认证服务器进行身份认证;
  通知监控服务器开始授权访问画面,授权进行摄像头的控制

  • 用户退出后,视频监控系统将通知计费认证服务器进行身份注销;
  • 用户可以通过IPTV系统的EPG页面调用监控画面或控制摄像头;同时IPTV系统也可以将视频监控的本地或远端录制画面通过VDN网络分发至各边缘节点,授权用户可以根据权限进行监控画面的点播;

  • 会议电视的授权用户可以在IPTV的EPG页面中根据权限进行监控画面的直播和点播。

  用户访问会议电视直播/点播内容

  • 用户使用机顶盒访问IPTV系统的EPG,点击会议电视EPG链接;

  • IPTV系统验证机顶盒是否有收看会议电视的权限;

  • 验证成功后,将用户链接至会议电视业务的EPG上;

  • 会议电视EPG对用户进行认证(两种方式认证);

  通过接口D(EPG访问接口)得到用户的相关信息对其认证;
  用户输入会议电视业务的用户名和帐号,由会议电视业务系统进行认证;

  • 会议电视业务EPG显示该用户能看到的会议直播列表和可点播的会议列表。

  • 用户选中需要收看的实时会议或者录制的会议内容。

  • 会议电视业务EPG通过接口调用IPTV的媒体访问控制器进行播放。

  各级用户权限功能

  本功能由认证计费系统来实现。

  为各级用户的管理员开通超级管理员帐号,并为各级用户分配权限范围内的端口资源,包括终端性质、个数和最大带宽;

  各级用户的管理员为各单位内部的用户分配业务帐号,用户可在会议电视终端以及通过机顶盒访问会议电视EPG、视频监控中心主页时,输入该业务帐号,用于访问其权限范围内的会议内容、监控画面、EPG功能;

  各级用户的管理员可在各单位内部分配多个会议管理员帐号,其中,会议管理员具备会议预约的权限。

CTI论坛编辑
