陕西省咸阳市质监局部署视频会议系统

2012/02/17

1、项目背景

　本次项目建设旨在建设咸阳市质监局下属11个县级质监局的网络基础平台，以及在此之上建设覆盖1个中心主会场和11个县级分会场的视频会议。主会场及分会场由网络设备及MCU和视频终端设备组成。整个网络传输依靠IP网络，共需建设1个控制中心和1个主会场，11个分会场的标清视频会议系统。

　本次在进行网络会议培训系统建设时从市局到各个县区局之间，采用2M的IP传输带宽，采用H.264图像编解码，图像质量实现4CIF效果，同时在选择网络设备时必须充分考虑网络设备QoS等保证技术，对原有网络及会议系统的相关协议和标准可以完全兼容。

2、视频会议组网方案

　　2.1 视频会议组网图

　视频会议组网如下图所示：

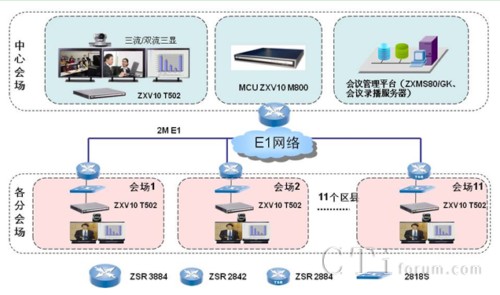

视频会议系统IP组网示意图

图1:视频会议系统IP组网示意图
　　2.2 组网方案说明

　　1) 网络方案

　咸阳市质监局广域网建设主要实现咸阳市质监局连接下属11个区县的广域网络，通过广域网的建设为质监局内部实现办公系统自动化和视频会议系统提供网络基础平台。质监局广域网平台的互联主要采用租用运营商2M的专线的带宽方式。

　在咸阳市质监局现有ZSR 3884路由器上扩展8端口E1接口板，加上原来已有的E1接口端口，可以满足本次网络建设的互联要求，在县局根据实际需要配置ZSR 2884、2842路由器和接入交换机2818S各一台，利用租用的运营商2M SDH线路与县局2884和2842路由器互联，组建成互联互通的网络基础平台，为视频会议的开展提供网络基础。

　　2) 视频会议方案

　本视频会议方案采用IP 网络进行网络承载，组织召开会议。在市局机房或控制室，配置ZXV10 M800 MCU设备和会议管理服务器1套，下挂主会场以及各个标清终端共12套；

　各会场根据具体需求，配置ZXV10 T502分体式终端。支持H.263、H.263+、H.264，支持H.264的4CIF活动视频，内置VBOX双流盒（最高SXGA分辨率1280×1024），支持双流，H.235加密，H.460防火墙穿越，具备蓝牙接口，电话接口以及ADSL接入等功能，支持字幕，短消息，横幅，含红外遥控器，麦克风和CCD摄像机各1套。

3、方案特点

　中兴视频会议整体解决方案，充分考虑了视频会议系统的稳定性、先进性、安全性、兼容性和扩展性。

　　1) 高稳定、高可靠性的系统架构

　采用稳定可靠的嵌入式实时操作系统和先进的体系结构，设备的稳定性达到电信级的标准要求。

　　2) 系统技术的领先性

　支持H.264编解码协议、H.460 防火墙穿越、H.235加密、H.239双视频流、T.140短消息横幅、蓝牙技术等先进技术，最高支持8M带宽和4CIF图像分辨率，为用户提供DVD级的高清晰会议体验。

　　3) 完备的安全及诊断措施

　具有用户多级管理、界面锁定、日志、在线升级以及多种诊断并修复故障方法。

　　4) 互连互通性

　中兴视频会议系统是按照标准的H.323系统框架进行开发的，具有非常良好的互联互通性。
