社区网9种接入方式

张军潘志 2002/08/28

　　编者按: 随着IT技术与互联网的蓬勃发展，社区网建设成为当前伴随房地产开发的热门话题，宽带接入已是高档社区必不可少的基本功能。本期特别刊出当前社区网建设可以采用的9种接入方式与读者共享，并且就成本话题进行了探讨，希望为社区用户采用适当的接入方式提供参考。

　　提到接入网，首先要涉及一个带宽问题，随着互联网技术的不断发展和完善，接入网的带宽被人们分为窄带和宽带，业内专家普遍认为宽带接入是未来发展方向。

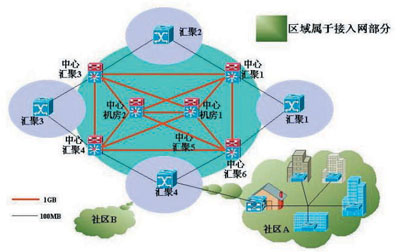

　　宽带运营商网络结构如图1所示。整个城市网络由核心层、汇聚层、边缘汇聚层、接入层组成。社区端到末端用户接入部分就是通常所说的最后一公里，它在整个网络中所处位置如图1所示。

　　在接入网中，目前可供选择的接入方式主要有PSTN、ISDN、DDN、LAN、ADSL、VDSL、Cable-Modem、PON和LMDS9种，它们各有各的优缺点。

PSTN拨号: 使用最广泛

　　PSTN（Published Switched Telephone Network，公用电话交换网）技术是利用PSTN通过调制解调器拨号实现用户接入的方式。这种接入方式是大家非常熟悉的一种接入方式，目前最高的速率为56kbps，已经达到仙农定理确定的信道容量极限，这种速率远远不能够满足宽带多媒体信息的传输需求; 但由于电话网非常普及，用户终端设备Modem很便宜，大约在100～500元之间，而且不用申请就可开户，只要家里有电脑，把电话线接入Modem就可以直接上网。因此，PSTN拨号接入方式比较经济，至今仍是网络接入的主要手段。

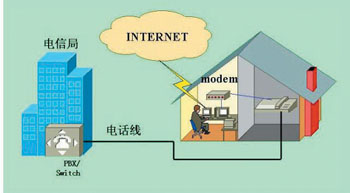

　　PSTN接入方式如图2所示。随着宽带的发展和普及，这种接入方式将被淘汰。

ISDN拨号：通话上网两不误

　　ISDN(Integrated Service Digital Network，综合业务数字网)接入技术俗称“一线通”，它采用数字传输和数字交换技术，将电话、传真、数据、图像等多种业务综合在一个统一的数字网络中进行传输和处理。用户利用一条ISDN用户线路，可以在上网的同时拨打电话、收发传真，就像两条电话线一样。ISDN基本速率接口有两条64kbps的信息通路和一条16kbps的信令通路，简称2B+D，当有电话拨入时，它会自动释放一个B信道来进行电话接听。

　　就像普通拨号上网要使用Modem一样，用户使用ISDN也需要专用的终端设备，主要由网络终端NT1和ISDN适配器组成。网络终端NT1好像有线电视上的用户接入盒一样必不可少，它为ISDN适配器提供接口和接入方式。ISDN适配器和Modem一样又分为内置和外置两类，内置的一般称为ISDN内置卡或ISDN适配卡；外置的ISDN适配器则称之为TA。ISDN内置卡价格在300～400元左右，而TA则在1000元左右。

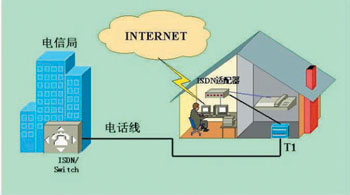

　　ISDN接入技术示意如图3所示。用户采用ISDN拨号方式接入需要申请开户，初装费根据地区不同而会不同，一般开销在几百至1000元不等。ISDN的极限带宽为128kbps，各种测试数据表明，双线上网速度并不能翻番，从发展趋势来看，窄带ISDN也不能满足高质量的VOD等宽带应用。

DDN专线: 面向集团企业

　　DDN是英文Digital Data Network的缩写，这是随着数据通信业务发展而迅速发展起来的一种新型网络。DDN的主干网传输媒介有光纤、数字微波、卫星信道等，用户端多使用普通电缆和双绞线。DDN将数字通信技术、计算机技术、光纤通信技术以及数字交叉连接技术有机地结合在一起，提供了高速度、高质量的通信环境，可以向用户提供点对点、点对多点透明传输的数据专线出租电路，为用户传输数据、图像、声音等信息。DDN的通信速率可根据用户需要在N×64kbps(N=1～32)之间进行选择，当然速度越快租用费用也越高。

　　用户租用DDN业务需要申请开户。DDN的收费一般可以采用包月制和计流量制，这与一般用户拨号上网的按时计费方式不同。DDN的租用费较贵，普通个人用户负担不起，DDN主要面向集团公司等需要综合运用的单位。DDN按照不同的速率带宽收费也不同，例如在中国电信申请一条128kbps的区内DDN专线，月租费大约为1000元。因此它不适合社区住户的接入，只对社区商业用户有吸引力。

ADSL: 个人宽带流行风

　　ADSL(Asymmetrical Digital Subscriber Line，非对称数字用户环路)是一种能够通过普通电话线提供宽带数据业务的技术，也是目前极具发展前景的一种接入技术。ADSL素有“网络快车”之美誉，因其下行速率高、频带宽、性能优、安装方便、不需交纳电话费等特点而深受广大用户喜爱，成为继Modem、ISDN之后的又一种全新的高效接入方式。

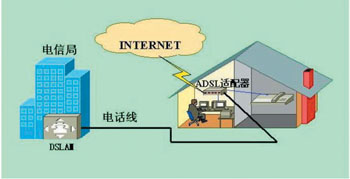

　　ADSL接入技术示意如图4所示。ADSL方案的最大特点是不需要改造信号传输线路，完全可以利用普通铜质电话线作为传输介质，配上专用的Modem即可实现数据高速传输。ADSL支持上行速率640kbps～1Mbps，下行速率1Mbps～8Mbps，其有效的传输距离在3～5公里范围以内。在ADSL接入方案中，每个用户都有单独的一条线路与ADSL局端相连，它的结构可以看作是星形结构，数据传输带宽是由每一个用户独享的。

VDSL: 更高速的宽带接入

　　VDSL比ADSL还要快。使用VDSL，短距离内的最大下传速率可达55Mbps，上传速率可达2.3Mbps（将来可达19.2Mbps，甚至更高）。VDSL使用的介质是一对铜线，有效传输距离可超过1000米。但VDSL技术仍处于发展初期，长距离应用仍需测试，端点设备的普及也需要时间。

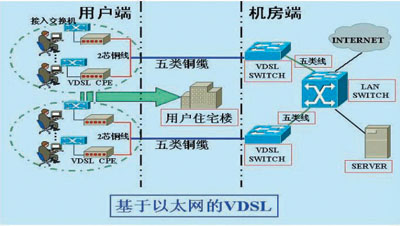

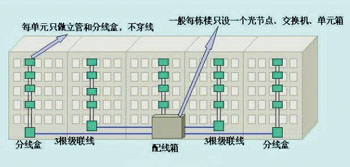

　　目前有一种基于以太网方式的VDSL，接入技术使用QAM调制方式，它的传输介质也是一对铜线，在1.5公里的范围之内能够达到双向对称的10Mbps传输，即达到以太网的速率。如果这种技术用于宽带运营商社区的接入，可以大大降低成本。基于以太网的VDSL接入方式示意图见图5，方案是在机房端增加VDSL交换机，在用户端放置用户端CPE，二者之间通过室外五类线连接，每栋楼只放置一个CPE，而室内部分采用如图6所示的综合布线方案。这样做的原因是: 近两年宽带建设牵引的社区用户上网率较低，一般在5%～10%左右，为了节省接入设备和提高端口利用率，故采用此方案。

　　我们分别测算过采用VDSL技术与LAN技术的社区建设成本，发现对于一个1000户的社区而言，如果上网率为8%，采用VDSL方案要比LAN方案节省5万元左右投资。虽然表面上看VDSL方案增加了VDSL用户端和局端设备，但它比LAN方案省去了光电模块，并用室外双绞线替代光缆，从而减少了建设成本。

Cable-modem: 用于有线网络

　　Cable-Modem(线缆调制解调器)是近两年开始试用的一种超高速Modem，它利用现成的有线电视(CATV)网进行数据传输，已是比较成熟的一种技术。随着有线电视网的发展壮大和人们生活质量的不断提高，通过Cable Modem利用有线电视网访问Internet已成为越来越受业界关注的一种高速接入方式。

　　由于有线电视网采用的是模拟传输协议，因此网络需要用一个Modem来协助完成数字数据的转化。Cable-Modem与以往的Modem在原理上都是将数据进行调制后在Cable(电缆)的一个频率范围内传输，接收时进行解调，传输机理与普通Modem相同，不同之处在于它是通过有线电视CATV的某个传输频带进行调制解调的。

　　Cable Modem连接方式可分为两种：即对称速率型和非对称速率型。前者的Data Upload(数据上传)速率和Data Download(数据下载)速率相同，都在500kbps～2Mbps之间；后者的数据上传速率在500kbps～10Mbps之间，数据下载速率为2Mbps～40Mbps。

　　采用Cable-Modem上网的缺点是由于Cable Modem模式采用的是相对落后的总线型网络结构，这就意味着网络用户共同分享有限带宽; 另外，购买Cable-Modem和初装费也都不算很便宜，这些都阻碍了Cable-Modem接入方式在国内的普及。但是，它的市场潜力是很大的，毕竟中国CATV网已成为世界第一大有线电视网，其用户已达到8000多万。

　　另外，Cable-Modem技术主要是在广电部门原有线电视线路上进行改造时采用，此种方案与新兴宽带运营商的社区建设进行成本比较没有意义。

无源光网络接入: 光纤入户

　　PON（无源光网络）技术是一种点对多点的光纤传输和接入技术，下行采用广播方式，上行采用时分多址方式，可以灵活地组成树形、星形、总线形等拓扑结构，在光分支点不需要节点设备，只需要安装一个简单的光分支器即可，具有节省光缆资源、带宽资源共享、节省机房投资、设备安全性高、建网速度快、综合建网成本低等优点。

　　PON包括ATM-PON（APON，即基于ATM的无源光网络）和Ethernet-PON（EPON，即基于以太网的无源光网络）两种。APON技术发展得比较早，它还具有综合业务接入、QoS服务质量保证等独有的特点，ITU-T的G.983建议规范了ATM-PON的网络结构、基本组成和物理层接口，我国信息产业部也已制定了完善的APON技术标准。　　

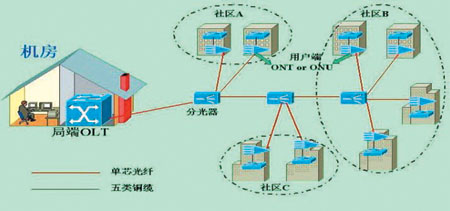

　　PON接入设备主要由OLT、ONT、ONU组成，由无源光分路器件将OLT的光信号分到树形网络的各个ONU。一个OLT可接32个ONT或ONU，一个ONT可接8个用户，而ONU可接32个用户，因此，一个OLT最大可负载1024个用户。PON技术的传输介质采用单芯光纤，局端到用户端最大距离为20公里，接入系统总的传输容量为上行和下行各155Mbps，每个用户使用的带宽可以从64kbps到155Mbps灵活划分，一个OLT上所接的用户共享155Mbps带宽。例如富士通EPON产品OLT设备有A550，ONT设备有A501、A550最大有12个PON口，每个PON中下行至每个A501是100M带宽; 而每个PON口上所接的A501上行带宽是共享的。PON接入技术见图7所示。

　　我们分别测算过采用EPON技术与LAN技术的社区成本投入，发现对于一个1000户的社区，如果上网率为8%，采用EPON方案相比LAN方案（室内布线进行了优化）在成本上没有优势，但在以后的维护上会节省维护费用。而室内布线采用优化和没有采用优化的两种LAN方案在建设成本上差距较大。出现这种差距的原因是: 优化方案节省了室内布线的材料，相对施工费也降低了，另外，由于采用集中管理方式，交换机的端口利用率大大增加，从而减少了楼道交换机的数量，相应也就降低了在设备上的投资。

LMDS接入: 无线通信

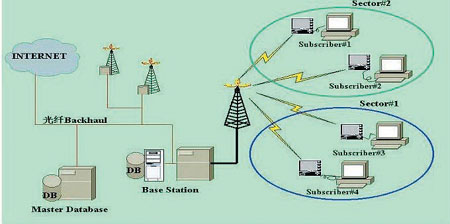

　　这是目前可用于社区宽带接入的一种无线接入技术，它的示意图见图8。

　　在该接入方式中，一个基站可以覆盖直径20公里的区域，每个基站可以负载2.4万用户，每个终端用户的带宽可达到25Mbps。但是，它的带宽总容量为600Mbps，每基站下的用户共享带宽，因此一个基站如果负载用户较多，那么每个用户所分到带宽就很小了。故这种技术对于社区用户的接入是不合适的，但它的用户端设备可以捆绑在一起，可用于宽带运营商的城域网互联。其具体做法是: 在汇聚点机房建一个基站，而汇聚机房周边的社区机房可作为基站的用户端，社区机房如果捆绑四个用户端，汇聚机房与社区机房的带宽就可以达到100Mbps。

　　采用这种方案的好处是可以使已建好的宽带社区迅速开通运营，缩短建设周期。但是目前采用这种技术的产品在中国还没有形成商品市场，无法进行成本评估。

LAN:技术成熟成本低

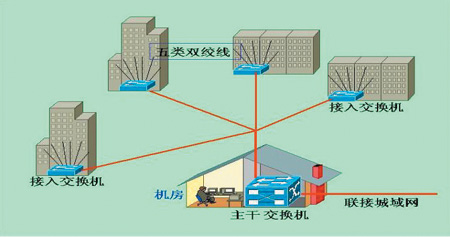

　　LAN方式接入是利用以太网技术，采用光缆+双绞线的方式对社区进行综合布线。具体实施方案是: 从社区机房敷设光缆至住户单元楼，楼内布线采用五类双绞线敷设至用户家里，双绞线总长度一般不超过100米，用户家里的电脑通过五类跳线接入墙上的五类模块就可以实现上网。社区机房的出口是通过光缆或其他介质接入城域网。LAN方式接入示意图见图9所示。

　　采用LAN方式接入可以充分利用小区局域网的资源优势，为居民提供10M以上的共享带宽，这比现在拨号上网速度快180多倍，并可根据用户的需求升级到100M以上。

　　以太网技术成熟、成本低、结构简单、稳定性、可扩充性好; 便于网络升级，同时可实现实时监控、智能化物业管理、小区/大楼/家庭保安、家庭自动化（如远程遥控家电、可视门铃等）、远程抄表等，可提供智能化、信息化的办公与家居环境，满足不同层次的人们对信息化的需求。根据统计，社区采用以太网方式接入，每户的线路成本可以控制在200～300元之间；而对于用户来说，开户费为500元，每月的上网费则在100～150元，这比其他的入网方式要经济许多。

计算机世界(www.ccw.com.cn)
