无线智能网简介
董振江 2002/11/11
摘要 介绍了无线智能网的发展历程、功能实体及智能业务呼叫信令流程

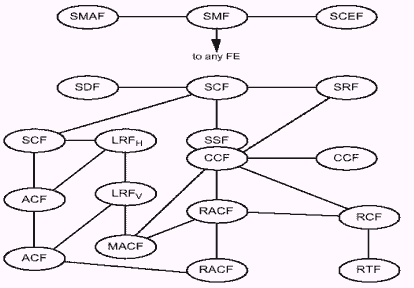

图1 无线智能网原理框图
图1是IS771中定义的WIN系统中各个功能模块的逻辑分布图，除了原有IN的功能外，WIN的分布功能模型中将移动特有的功能抽象化为IN平面上的功能，其中：
位置登记功能（LRF）：提供业务逻辑和业务数据功能，管理无线用户特有的移动性，包括LRFH和LRFV。其中LRFH完成HLR的移动性管理功能，LRFV完成VLR的移动性管理功能。
鉴权控制功能（ACF）：为业务逻辑和业务数据提供鉴权、语音加密和信令消息加密功能。
移动台接入控制功能（MACF）：存储用户数据以及用户呼叫系统资源的动态管理。
无线接入控制功能（RACF）：提供与无线链路相关的特定业务逻辑和业务数据功能。
无线控制功能（RCF）：提供无线端口及其控制功能。
无线终端功能（RTF）：提供无线用户接入功能，是无线用户和网络呼叫控制功能的接口。
呼叫控制功能（CCF）：完成网路中的呼叫控制功能，提供呼叫/连接请求。
业务交换功能（SSF）：完成业务交换功能，与CCF相结合提供了与SCF之间的通信
业务控制功能（SCF）：是业务控制功能，它在智能网中起呼叫控制的作用。
业务生成环境功能（SCEF）：该项功能是去规定、开发、测试在智能网中所提供的业务。
业务数据功能（SDF）：SDF是业务数据功能，它包含业务数据和网路数据。
业务管理接入功能（SMAF）：它允许业务管理者去管理它们的业务。
专用资源功能（SRF）：它提供了在实施IN业务时所需要的专用资源，如数字接收器、录音通知、会议桥等。 2.2 主要功能实体介绍
（1）业务交换点SSP

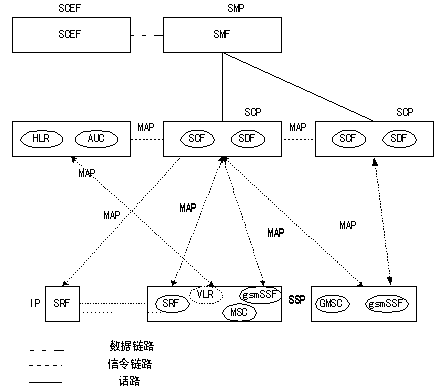

图2 主要功能实体框图
SSP以MSC交换机作为平台，提供业务控制、呼叫控制和资源管理的功能实体。它可检出WIN业务的控制触发器，并与SCP通信，对SCP的请求作出响应，允许SCP中的业务逻辑影响呼叫处理，在SCP的控制下修改呼叫和连接处理。
可以提供WIN业务所需的各种专用资源及私有专用资源（该功能为可选），包括：数字收集设备、音发生器、录音通知等。
（2）业务控制点SCP
SCP是提供业务控制和数据功能的实时数据库和事务处理系统。它以SDP为基础，并以SSP反馈的信息为依据来提供智能业务逻辑。它与SSP之间通过IS41及IS771中所定义的一些信令互相通信。
在向用户提供智能业务时，SCP通过向SSP发送信令而下达业务控制指示；SSP具体执行这些信令中的操作信息所指示的内容，并将执行结果或错误同样用信令发送给SCP以供其确定进一步的业务走向。
（3）智能外设IP
IP完成的功能有：放提示音，收号，文本语音转换，录放用户语音信息，传真和数据业务。
（4）业务管理点SMP
SMP在整个网络中的位置相当于一个备份与中转站，它直接接受操作员的管理，并将此管理影响到SCP的工作。它包括了智能网中所有的数据，而每一个实时数据库所存放的只是SMP的一个子集。它通过SMAP给用户提供易用、安全的对业务数据和用户数据的接入。并将结果通知SCP，以保证数据的一致性。
（5）业务生成环境点SCE
SCE是智能网中较关键的节点，是智能网快速、灵活、方便地实现新业务的重要保证，SCE具有业务构造模块的编辑、生成与管理，业务数据的生成，业务逻辑程序的编辑和生成等功能。
此外，WIN中也包括MSC，VLR，HLR，AC，SME在内的移动功能实体。
2.3 WIN相关的几个重要概念
（1）WIN基本呼叫状态模型(BCSM)
BCSM是对MSC为用户建立和维持通信通路所要求动作的高层的模型化，是CCF的抽象描述。它规定了MSC的一组基本呼叫和连接动作，并表示这些动作是如何结合在一起去处理一个基本呼叫和连接的。BCSM的标准化为业务逻辑SLP对呼叫的控制提供了可能。
BCSM包括：
呼叫点PIC(Point In Call)
检出点(Detection Point)
转移(transitions)
事件(event)
PIC定义了在呼叫控制功能中被业务逻辑感兴趣的呼叫阶段，DP是基本呼叫流程中将发生转移的状态点，Transition是指呼叫从一个PIC到一个DP或另一个PIC的流程，基本呼叫的BCSM分为起呼BCSM和终呼BCSM，分别对应呼叫过程中不同的处理。
（2）BCSM检出点(DP)
呼叫事件检出点DP是联系基本呼叫处理和智能呼叫处理的纽带。某些基本呼叫和连接事件对于WIN业务逻辑实例是可见的，呼叫事件捡出点DP(Detection
point)就是在呼叫处理中检出这些事件的点。DP的配置是为了通知WIN业务逻辑实例遇到了DP，从而使WIN业务逻辑实例可影响随后的呼叫处理，即业务控制点只能在DP点对呼叫流程进行控制。如果DP没有配置，则SSF/CCF继续原来的呼叫处理，而不会与业务控制点发生交互。
（3）业务交互作用管理(SIM)/特征相互作用管理(FIM)
智能网的业务主要是通过SSF/CCF和SCF之间的交互实现的，对于SSF/CCF来说，它的主要功能是根据SCF的指令完成呼叫以及补充业务的一些基本特性（Feature），而不需要关心某种特定业务的流程；业务流程的控制在SCF实现，SCF根据SSF/CCF报告的呼叫状态信息决定业务的进一步处理。
SSF/CCF提供了特性交互管理功能（FIM），SCF提供了业务交互管理功能（SIM），FIM和SIM构成了整个WIN的基础。
特性交互管理功能（FIM）
特征相互作用(FIM)的主要功能是控制特征之间的相互作用，可根据每个用户进行设计。基于SSF的FIM能对SSF/CCF执行的特征和SCF执行的特征进行协调，并与SIM一起影响呼叫处理的特征优先级，以及对数据修改的协调。
FIM协调基于交换机的业务逻辑，基本呼叫管理以及SCF执行的特征
业务交互作用管理(SIM)
SCF中的业务交互作用管理(SIM)用于协调一个用户在一个检出点的给定的触发所能够得到的业务特征的调用。SIM了解在同一个SCF中相关的SCF执行的特征和在一个独立的SCF中另外一个特征在SIM逻辑流中需要在一定点的相互作用的指示。当业务逻辑分布在多个SCF时，SIM也是分布式的。由触发调用的第一个SIM必须协调会影响同一个SCF和不同SCF中呼叫处理的优先级和数据的改变。作为管理业务执行交互作用的一部分，SIM负责WIN特征码的处理。
3 无线智能网业务呼叫处理举例
3.1 移动台登记
(1)服务MSC 确定一个漫游移动台进入了他的服务区这个服务MSC 向VLR 发送消息申请用户的服务项目清单和授权信息。
(2)服务VLR 确定它没有这个移动台的信息，将向与这个移动台有关的HLR索要。
(3)HLR 确定可以给这个移动台授权后，HLR在返回结果消息中将申请的信息发送给服务VLR。
(4)VLR 将返回结果消息（用户的服务项目清单）转送给服务MSC。
其中用户的服务项目清单（TRIGADDRLIST） 参数指明将相关的触发器激活并且规定了包含该业务逻辑的网络实体的特定路由。
3.2 PPC用户主叫信令流程
例：PPC用户作主叫，呼叫PSTN用户，没有呼叫前的录音通知，主叫方先挂机。

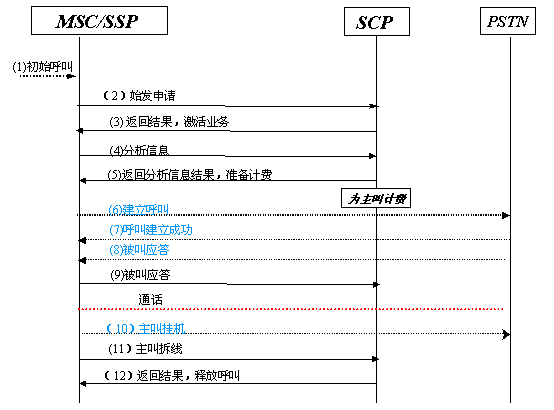

图3 PPC用户主叫信令流程
(1)移动台发起呼叫服务MSC 收到所拨打的数字。
(2)服务MSC 触发初始试呼鉴权触发器，并发送消息给与这个触发器相关的SCP。
(3)SCP 确定用户激活了PPC 业务，并且用户的帐户还有余额，SCP 发送返回结果消息给服务MSC ，指明应当继续进行呼叫处理，其中参数指明执行PPC
业务。
(4)服务MSC 分析拨打的数字并准备为呼叫选路，这个MSC 触发了呼叫路由地址可用触发器，并发送消息给与这个触发器有关的SCP。
(5)SCP 发送返回结果消息给MSC。
(6)MSC 接续移动台始发的呼叫。
(7)呼叫接续成功。
(8)被叫摘机应答。
(9)服务MSC 触发初始应答触发器并发送消息给与这个触发器相关的SCP，在收到消息以后SCP 开始减少用户的帐户余额。
(10)主叫挂机，结束呼叫。
(11)服务MSC 触发挂机触发器并发送消息给与这个触发器相关的SCP，SCP在收到消息后，停止减少用户的帐户余额。
(12)SCP 发送挂机响应消息给服务MSC，呼叫释放。
注：虚线部分为TUP消息（下同）。

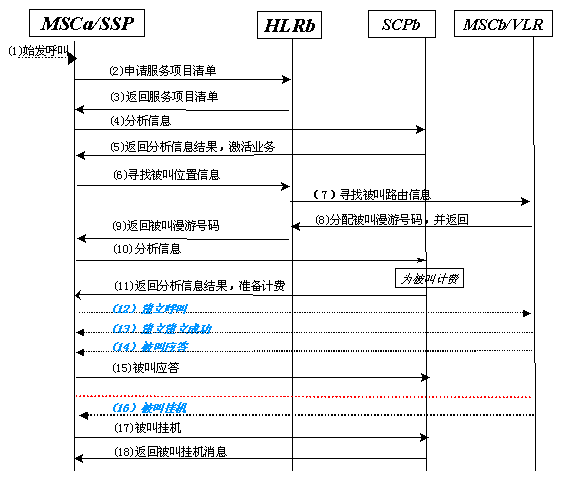

3.3 PPC用户被叫信令流程
例：PPC用户作被叫，系统间终端接续，被叫方先挂机，没有呼叫前的录音通知。
