七号信令采集平台技术解决方案

2002/12/02

一．概述

　　在七号信令集中监测系统中，信令报文的准确采集和可靠传输是整个系统成功的前提和基础。主要要解决如下问题：

信令链路的接入；

信令数据的采集与传输；

采集的同步。

　　本文介绍的技术和设备是本公司根据多年的工作经验研制和开发的，能很好的解决上述问题。已在城市问候语和七号信令集中监测等项目中已被多家系统集成商所采用。

1.1信令链路的接入

　　采集设备和配线架一般距离较远，对于一些远端站点，必须进行远距离采集，而且不能对信令链路产生影响，因此，信令接入必须采用远距离无损伤接入技术。另外，还要采用信令收敛技术，信令链路分散在各E1内，需要对信令链路先进行信令收敛，以节省采集设备的中继资源。

1.2信令采集与传输

　　信令采集是采集平台的核心部分，信令采集主要要注意以下三个问题：

全时隙采集：信令采集设备必须具备全时隙（1-31）同时接收功能；

多模式工作：随着业务量的发展以及2M高速信令设备的成熟，2M信令设备正在网内逐步得到应用和普及；因此，要求信令采集设备不仅能在传统的64K模式下工作，而且必须兼容2M信令的工作模式。而这一点正被许多商家所忽视；

信令采集的效率和容量：信令采集的效率和容量对于简化系统结构、节省成本、减小同步开销十分重要，要求采用专用七号信令协议控制器来进行采集，并能够对FISU进行有效过滤；

信令传输：对于集中监测系统，组网方式十分重要，一般都采取分级系统结构，信令的远程采集和传输显得十分重要，我们建议采用以下方式。

（1）采用收敛器进行收敛后通过局方提供的中继线路远程接入传输；
（2）利用DCN、X.25进行组网；
（3）路由器组网。

1.3同步方式

　　对于集中监测系统，有众多的信令采集点，同步问题显得尤为突出，如何保证各点的报文时间戳的误差不超过一定范围是一个难题，我们建议采用两种方法：

网同步方式

GPS同步方式

二．信令接入设备（信令收敛器）

　　信令收敛器一个专用的数字交叉设备，主要用于将交换网络中多条E1中分散的信令链路收敛交换到指定的E1中，直接接入到信令采集设备上，也可以通过传输网络远程接入。从而实现低成本、无损伤、远距离、大容量的信令接入。

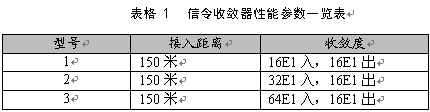

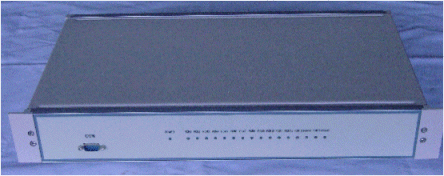

图 1信令收敛器

三．信令采集设备（信令采集卡）

　　七号信令采集卡是基于PCI总线的插卡式设备。也可以做成CompactPCI插卡形式，有多种型号类型：

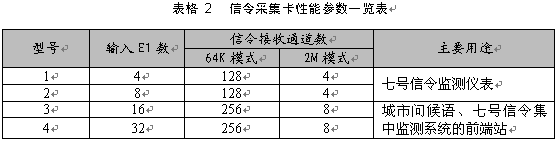

　　主要性能特征：满足多端口、多模式、全时隙、大容量、远距离数据采集测试的要求。其中，型号2和型号3两种采集卡除了具有信令采集卡的所有性能外，还具有8个E1输出端口，利用内部的交换矩阵形成一个卡式交换设备。也就是说：该卡可以对E1中的信令数据进行采集的同时，也可以将输入E1中任意时隙交换到E1中输出。

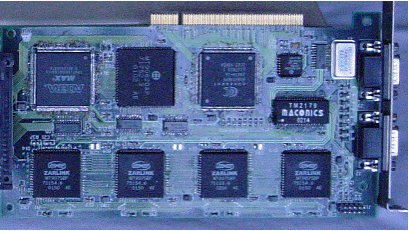

图 2信令采集卡（PCI）

四．开发环境

　　系统提供开放接口，支持多种平台，为用户提供开放的开发接口（API），用户可以很方便的进行应用开发：

1．支持操作系统平台：NT40、W2K、Linux、VxWorks等；
2．在NT40、W2K系统中，为用户提供设备驱动及动态连接库，；
3．在Linux中，为用户提供设备驱动及静态函数库；
4．在VxWorks中，可以提供Intel及PowerPC系列的BSP，和相应的静态函数库；
5．用户接口简洁、方便、功能完备；
6．编程范例：提供实际的编程范例、DEMO演示程序；
7．可为用户定制接口，驱动及API函数库可移植性好。

五．系统特点

1．系统技术成熟、性能稳定可靠；
2．容量大、成本低；
3．组网方式灵活；
4．适应各种开发环境，方便系统集成开发。
