基于ATCA架构的CDN应用案例分析
2004/10/22
网络拓扑结构
从图1中可以看出，存储子系统、CDS（内容分发服务器）和MS（管理服务器）构成了整个CDN系统。在这个系统中，CDS负责内容分发，直接向用户提供数据，通常以负荷分担形式工作；MS则完成用户及系统管理、负载均衡等功能，通常以热备方式工作。

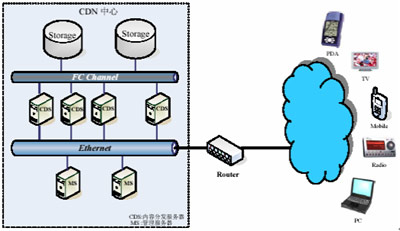

图1 CDN网络拓扑示意图
由于对系统的可靠性以及强大运算性能的要求，可以采用ATCA架构构建CDN中心，其中ATCA单板计算机用做内容分发服务器和管理服务器，如图2所示。针对ATCA构建的CDN中心的应用分析如下：

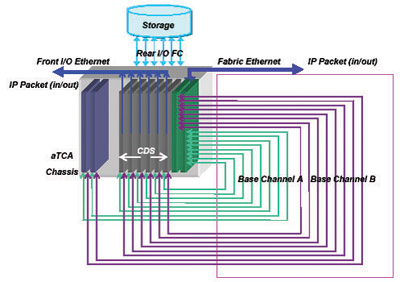

图2 基于ATCA架构的CDN中心
应用评价
计算性能
- 实现CDS和MS的ATCA计算刀片一般采用最新的双Xeon或四路Xeon设计，计算性能完全和单台主流服务器性能媲美；
- 整个系统实现高密度的并行计算，单个系统最大支持16个并行刀片(包含数据交换刀片)。
网络性能
- 刀片网口芯片全部为千兆配置；
- 刀片外置网口兼容光电配置；
- 内部互联架构在ATCA特有的Base Channel和Fabric Channel之上，最大可实现内部2.4T数据交换；
- Fabric Channel可承载Ehernet、FC、Infiniband、StarFabric和PCI Express；
- 与类似于IP内部交换相似，可借助于Fabric Channel和FC交换刀片实现FC内部交换以及FC接口的统一化。
外置接口
- ATCA架构标准化的I/O接口：PMC、PTMC、AMC；
- 便于实现E1、ATM、FC、Ethernet等各种电信网络接入。
系统特性
- 固有的Carrier Grade体系架构设计；
- 高可靠度、高可用性、高扩展性；
- 模块化架构设计的管理接口便于用户实现本地及远程管理和升级。
经济特性
- 全球业界主流标准设计；
- 良好的Ecosystem、高性价比；
- 模块化设计，可加快产品推向市场速度。
相关链接：CDN是什么？
CDN（Content Delivery Network）即互联网内容发布网络，一种新型的网络构建方式，它是基于传统的IP网发布宽带丰富媒体而特别优化的网络覆盖层。从广义的角度看，CDN代表了一种基于质量与秩序的网络服务模式。
简单地说，内容发布网（CDN）包括分布式存储、负载均衡、网络请求的重定向和内容管理四个要件，而内容管理和全局的网络流量管理（Traffic management）是CDN的核心所在。通过用户就近性和服务器负载的判断，CDN确保内容以一种极为高效的方式为用户的请求提供服务。
与目前现有的其他内容发布模式相比较，CDN强调了网络在内容发布中的重要性。通过引入主动的内容管理层的和全局的负载均衡，CDN从根本上区别于传统的内容发布模式。
案例评说：作为专门针对下一代网络和电信应用开发的全新架构，ATCA拥有其他架构无可比拟的优势，如更大的扩展空间、更好的散热性能、更强大的电源支持、更快的数据传输以及更高的可管理性和性价比。基于ATCA架构的CDN中心拥有的良好系统性能正是基于ATCA这些优势的基础上，正因为如此，ATCA良好的前景才被众多运营商和专家所看好。
