艾泰基于3G网络的无线视频监控方案

2010/05/31

　　“3G”(英语3rd-generation)或“三代”是第三代移动通信技术的简称，是指支持高速数据传输的蜂窝移动通讯技术。3G服务能够同时传送声音(通话)及数据信息(电子邮件、即时通信等)。代表特征是提供高速数据业务。

　　3G与2G的主要区别是在传输声音和数据的速度上的提升，它能够在全球范围内更好地实现无线漫游，并处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览、电话会议、电子商务等多种信息服务，同时与已有第二代系统的良好兼容性。

　　一、行业背景

　　“构建和谐平安社会，共筑国际反恐防线”是建设现代安全防范系统的重要目的，这就要求安全防范系统与时俱进，满足新形势需求。视频监控是安全防范系统的重要组成部分，也是安全防范系统基础性子系统之一，如何借用新科技让视频监控向标准化、高清化、智能化、集成化发展，满足现代安全防范需求成为安全领域的重要议题。

　　现代安全防范系统的子系统视频监控已经步入网络化时代。随着3G技术及3G网络的逐渐成熟，视频监控进入了更广阔的全数字化的网络时代，即是通常所说的第三代数字化视频监控时代，数字化监控以其直观、方便和内容丰富等特点，日益受到人们的重视和关注。基于3G网络的无线视频监控开始应用于许多行业和政府部门，从金融领域发展到银行、广电、石油、电力、小区、机房、环境等行业。

　　二、行业需求

　　基于3G网络的无线视频监控系统实现了终端视频服务器与监控中心之间通过3G无线路由器进行远程视频图像传送，进行实时的远程视频传送和移动监控的目的，监控中心可以任意调看一台或多台监控设备现场实时图像。

　　以往的数字视频网络监控系统，基本上都是基于局域网或者专网。因此，在不同点的应用中传输介质受到了一定的影响，如在偏远郊区或在原布有各种错综复杂通信线的城区重新布网络线，那造价费用及难度可想而知，而进一步的移动视频监控更是难以实现。基于3G网络的无线视频监控重点在于解决了网络数据传输，传输质量流畅，图像清晰，能满足目前与今后的视频监控需求。上海艾泰科技有限公司专业网络解决方案提供商及服务商以其十年的专业网络技术与经验，根据视频传输的需要及3G网络成熟应用推出了3G路由器产品，已成功应用于基于3G网络的无线视频监控系统。

　　三、解决方案

　　艾泰科技基于3G网络的无线视频监控解决方案由监控中心、艾泰3G路由器、视频服务器及摄像头组成。

视频服务器简介：本方案采用的视频服务器必需支持可设置本机IP地址及网关。

艾泰3G路由器产品特点：艾泰3G路由器采用高性能的工业级MIPS通信处理器，以嵌入式实时操作系统为软件支撑平台，系统集成了全系列从逻辑链路层到应用层通信协议，支持静态及动态路由，PPPserver及PPPclient，VPN，DHCPserver及DHCPclient，DDNS，防火墙，NAT，DMZ主机等功能。为用户提供安全，高速，稳定可靠，各种协议路由转发的无线路由网络。本产品已广泛应用于金融，水利，环保，电力，邮政，气象等行业。

　　硬件系统

工业级MIPSCPU，主频380M

FLASH：4MB

SDRAM：16MB

E2PROM：64KB

接口：

5个10/100M以太网口(其中4LAN口，1WAN口)

指示灯：具有“POWER”、“SYS”、“USB”、“WLAN”、“LAN”五个指示灯。

天线接口：标准SMA天线接口，输入阻抗50欧。

USB接口：标准USB2.0接口。

“Reset”复位按钮，通过此按钮，可将路由器的参数配置恢复为出厂值。

　　供电：

外接电源：DC12V1.5A

宽电压供电：DC5-35V

通信电流：<400mA(12V)

　　无线模块

　　采用高性能工业级无线模块，室外覆盖范围是11G产品的6倍以上

　　尺寸

　　外形尺寸：181x121x21.5mm(不包括天线和安装件)

　　其他参数

工作环境温度-25~+65oC

储存温度-40~+85oC

相对湿度95%(无凝结)

　　软件功能

无线AP、路由器、4口交换机、防火墙四合一

支持VPN安全隧道功能，包括PPTP+L2TP

智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。

支持IPTABLES防火墙，包过滤功能

支持多种协议：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，TELNET，FTP等。

支持动态路由和静态路由

支持DHCPSERVER功能

支持NAT功能，如SNAT，DNAT

支持动态DDNS

支持DMZ主机

支持路由转发

支持IP/MAC绑定功能

支持QoS功能

方便的WEB配置，支持远程WEB管理

支持telnet管理，方便易用的控制台shell交互环境

支持多台终端共享广域网出口

支持多种无线拨号方式：自动分配，指定IP

支持作为PPP服务器，多种认证方式，支持双向认证

方便易用的SYSLOG系统诊断，调试功能

支持WEB页面的本地软件升级

提供1个USB2.0接口，与兼容的3GMODEM卡连接

支持通用即插即用(UPnP)功能

支持802.11n，兼容802.11b/g

支持RTS/CTS协议，数据分片功能

支持64位/128位WEP数据加密，WPA/WPA2、WPA-PSK/WPA2-PSK等多种加密与安全机制

支持WDS无线网络扩展

　　中心监控室

　　中心监控室具有宽带网络、服务器、PC、监控软件及显示屏等。

　　四、组网实施

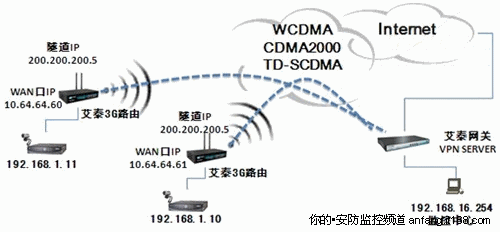

　　此组网方案是在艾泰3G路由器连接到公网监控中心的基础上建立VPN隧道方式来传输视频图像，组网实施如下：

监控中心：具有公网固定IP，在一台HIPER上配置使用该IP地址上网，然后再建立lan-to-lan的VPN服务器，具体VPN服务器建立方式请参考上海艾泰科技有限公司的《ReOS6.0VPN配置手册》。

3G路由器：配置开通3G业务的SIM卡，配置lan-to-lan的VPN(PPTP或L2TP)及其它必要功能，具体配置方法请参考上海艾泰科技有限公司的《艾泰3G路由器配置手册》。

视频服务器：配置视频服务器IP地址和3G路由器地址同一网段，网关指向3G路由器LAN口地址，其它功能性配置请参考各品牌视频服务器使用说明。

3G拨号成功后，再进行VPN拨号，VPN连接成功后，在控制中心的PC上直接访问监控设备的IP地址，即可实现远程监控的目的。艾泰科技以十年的专业技术及经验为“构建和谐平安社会，共筑国际反恐防线”提供专业网络解决方案和服务。
