五．NMS公司七号信令有关产品

　　NMS公司的SS7产品包括TX系列通信处理板的所有成员，这些板卡为实现SS7协议栈提供强大的处理能力。

　　■　SS7软件

　　NMS公司的SS7产品家族提供支持SS7协议的板卡，SS7协议栈运行在带PCI或Compact PCI接口的通信板上，而应用程序接口（API）则运行在主计算机上。这种处理方式由于把处理SS7协议栈的负荷移出到主计算机外处理，使得主计算机有充足的时间资源来处理应用程序，从而明显提高系统的效能。

　　SS7产品家族提供所有低层功能（物理层、链路层和网络层功能）和主要的高层功能。所有都能同时运行在多种操作系统，包括：Windows NT、Solaris和Unix。NMS提供对以下协议层的支持：

　　·消息传递部分（MTP）层1至3；
　　·综合业务数字网用户部分（ISUP）及其API接口；
　　·信令连接控制部分（SCCP）及其API接口；
　　·事务处理能力部分（TCAP）及其API接口；
　　·电话用户部分（TUP）及其API接口；

　　每个模块都提供运行在TX系列通信处理板上的呼叫处理应用程序和运行在主机上的C语言API函数。这种处理方法的最大优点是：既能免除主机处理SS7协议的负荷，又能使主机应用程序很容易的调用API函数。

　　协议栈支持美国国家标准（ANSI）和国际标准（ITU－T）。这种SS7技术和NMS开放平台相结合，可以在广阔领域的市场开发出高价值的解决方案。

　　■　SS7单信令点编码支持ISUP和TCAP的冗余备份

　　NMS公司的SS7协议栈也提供ISUP和TCAP的单信令点编码冗余备份。通过适当配置一对TX系列板，让每块板连接一条或多条SS7链路，就可以让两块TX板共享同一个信令点编码。冗余备份软件可以支持单个节点（一个机箱）和两个节点（两个机箱）的配置。SS7冗余备份软件的目的是：让应用开发商创建的应用程序在单个TX板或单个机箱出现故障时，仍能进行呼叫的正常接续和状态信息的恢复，让维护人员按部就班地排除故障。

　　NMS公司的SS7单信令点编码备份方案由于在两块板之间采用专用的快速以太网连接，具有高度的灵活性和极高的性能。这一专用连接用于传递MTP消息、板卡状态和数据备份功能。

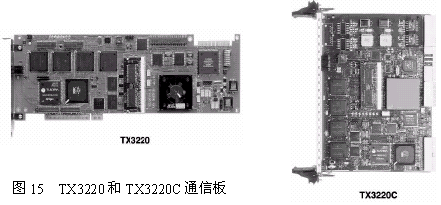

　　■　TX3220板

　　TX3220板是TX系列板卡中性能最高的，它需要占用主机的一个PCI插槽（对TX3220C来说是Compact PCI插槽）。卡内包含工业标准CT－BUS（H.100）兼容的卡间总线接口，以及可以配置的信令网接口：可以是双T1／E1，或四通道V.35串口。有一个可选的以太网接口，用于支持单信令点编码备份。TX3220板提供类似于TX3000和TX2000的功能，但它支持PCI和H.100总线，提供更高的处理能力，根据应用程序的需要，最多可以支持16条SS7链路。

　　TX3220板的系统结构基于摩托罗拉微处理器，这种结构最多可以连接到四个通信控制器（QUICC），和QUICC的结合，使得基于精简指令的通信引擎更加智能化，伴随强大的CPU处理能力，使得TX3220板成为要求极为苛刻的通信应用的理想方案。TX3220板提供极高的的能力，大量节省了主机的处理时间，使它能尽量为用户应用服务。

　　■　附加应用

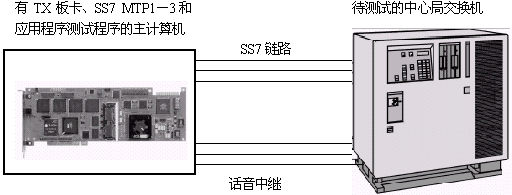

　　利用NMS技术可以创建本文前面述及的高附加值的解决方案。NMS公司的SS7家族产品同时也为其它应用带来额外的好处，好象：协议测试，设备仿真，呼叫跟踪及记录。举个例子，TX系列平台及其SS7协议栈已经被好几家主要电话设备制造商用于测试他们的中心局交换机SS7实现情况，图16图示了这一应用。

　　图16所示的应用中，配置相当简单，这一应用显示了NMS公司SS7产品的实力，它可以用来测试、验证运行于中心局交换机的第三方SS7协议实现情况。

图16 用TX板卡搭建的中心局交换机测试平台

　　■　开发SS7和智能网应用中NMS公司提供的服务

　　NMS业务组提供开发SS7和智能网应用的技术支持，包括从系统／子系统概念开始，到详细的开发过程，以及最后的测试和发运的整个过程。工程咨询组可以帮助系统开发人员建立系统的总体模型和内部结构，决定应用NMS产品的最优方案并提供专家意见。在设计系统内部结构时重点要考虑的包括：对总体应用的理解，系统到其它设备的接口，接口的类型及数量，端口的数量，总体性能要求，操作系统的选择等。工程咨询组有过全球各地的实际工作经历，在SS7和智能网技术实施方面具有丰富的经验，包括从系统总体结构设计到具体开发集成用户自定义的各种功能。

　　全球支持计划为标准的NMS产品质保提供三种技术支持途径：e-mail、fax和电话留言。这三种信息在接入到培训技术人员后，保证在全球范围内都能在下一个工作日之前得到响应。如果是电话支持，保证在一个小时之内响应。并提供一天24小时，一周七天的技术咨询。

　　提供全面的技术支持、缩短产品进入市场的时间、最低限度的投入和保护现有投资，这使我们的用户永远立于不败之地。NMS公司愿意和用户一起紧密合作，共同进行系统的研发，系统的销售，系统的部署，一直合作下去。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOP↑

缩写及名词解释

·A-Link（Access Link）
　接入链路 - 连接SCP 或 SSP 到 STP 的SS7 链路.

·ACD（Automatic Call Distributor）
　自动呼叫分配 - 呼叫中心应用中象PBX那样的设备，它把呼叫分发到座席。

·AIN（Advanced Intelligent Network）
　高级智能网 - Bellcore开发的、使用单独的数据网为电话网提供高性能呼叫控制和增强业务功能的体系结构/规范。

·AMPS（Advanced Mobile Phone System）
　高级移动电话系统- 由美国AT&T开发的最早的蜂窝电话系统标准。

·ANI（Automatic Number Identification）
　自动号码识别 - 向被叫提供主叫号码。

·API（Application Programming Interface）
　应用程序接口 - 应用程序和底层软件交互控制的联系方法。

·BT-IUP（British Telecom-Interconnect User Part）
　英国电信国际用户部分 - 英国电信（UK）的专有SS7协议，主要在英国电信网内使用。

·BT-NUP（British Telecom-National User Part）
　英国电信国内用户部分-英国电信（UK）的专有SS7协议，主要用于网间互连。

·B-Link（Bridge Link）
　桥接链路 - 用于连接不同地区的STP的SS7链路。

·CAMEL（Customized Applications of Mobile network Enhanced Logic）
　移动网定制应用增强逻辑 - 提供智能增强业务的ETSI标准。

·CCS7（Common Channel Signaling 7）
　七号信令 - SS7的欧洲叫法（也叫C7）。

·CLASS（Custom Local Area Signaling Services）
　自定义本地信令业务 - Bellcore 定义的本地呼叫业务，包括呼叫转移，主叫识别，呼
　叫等待。

·CLEC（Competitive Local Exchange Carrier）
　竞争本地交换运营商 -有实力的本地电话公司的竞争对手。

·C-Link（Cross Link）
　交叉链路 - 一对冗余STP间的SS7链路。

·CO（Central Office）
　中心局交换机 - 本地电话交换系统。

·D-Link（Diagonal Link）
　对角链路 - 是指连接本地STP到其它SS7网络的链路。

·DNIS（Dialed Number Identification Service）
　拨号识别业务 - 为800号线路提供的向被叫送出已拨号码的功能。

·FISU（Fill In Signal Unit）
　填充信号单元 - SS7链路上交换的空消息，用于向对方表明己方处于激活状态。

·GTT（Global Title Translation）
　全局码 - 用具体的电话号码或应用程序名而不是信令点编码的SS7寻址方案。

·H.100
　由ECTF定义的CT Bus规范号，它是取代现有MVIP和SCbus总线结构的通信总线，它支持
　8M的数据速率，每个流有128个通道，总共有4096个64k时隙，最多支持2048个双向通话。

·H.110
　H.100的CompactPCI版本，这是由PICMG提出的支持热插拨的总线标准。目的是为用户
　　提供永不停机的CT系统。

·H.323
　这是国际电信联盟的建议，它描述了终端和设备如何通过本地网络传送混合的实时话音、
　数据和图像，包括可视电话。

·HLR（Home Location Register）
　归属位置登记器 - 无线运营商用于保存所有本地用户主要信息的数据库。

·IN（Intelligent Network）
　智能网 - 利用单独的数据网（SS7网）为电话网提供的高级呼叫控制和增强业务功能。

·INAP（Intelligent Network Application Part）
　智能网应用部分 - 是用于智能网控制的SS7应用层协议。

·IP（Internet Protocol）
　因特网协议。

·IPe（Intelligent Peripheral）
　智能外设 - 在远端SCP的控制下，提供包括媒体在内的呼叫控制功能以实现智能网业务。
·ISDN（Integrated Services Digital Network）
　综合业务数字网 - 用户可用的数字电话业务的标准。

·ISUP（ISDN User Part）
　ISDN用户部分 - 提供呼叫控制功能的SS7协议层。

·ITN（Independent Telephone Network）　
　独立电话网 - 独立于PTT、PSTN、或 RBOC的电话网络。

·IVR（Interactive Voice Response）
　交互式语音应答 - 能对某些用户呼入作出语音响应的自动系统。

·IXC（Inter-Exchange Carrier）
　长途交换运营商 - 长途电话公司。

·JAIN（Java Advanced Intelligent Network）
　Java高级智能网 - 支持AIN应用的Java API。

·LEC（Local Exchange Carrier）
　本地交换运营商 - 本地电话公司。

·LNP（Local Number Portability）
　本地电话号码可携带 -允许电话用户在更换运营商时保留原号码。

·MF[Multi-frequency (signaling)]
　多频（信令） - 采用音频信号来传送呼叫数据的带内信令方式。

·MGCP（Media Gateway Control Protocol）
　媒体网关控制协议 - 实现VoIP 网关时，在信令网关和媒体网关之间的控制协议。

·MNP（Mobile Number Portability）
　移动号码可携带 -允许移动电话用户在更换移动运营商时保留原号码。

·MSC（Mobile Switching Center）
　移动交换中心

·MTP（Message Transfer Part）
　消息传递部分 - SS7协议栈的低层（相当于物理层、链路层和网络层）。

·MVIP（Multi-Vendor Integration Protocol）
　多厂商集成协议 - 连接语音卡的开放标准，是H.100和H.110的前身。

·PARLAY
　正在形成的支持第三方AIN应用的运营商规范。

·PC（Point Code）
　信令点编码 - 定义SS7元素地址的SS7概念。

·PIN（Personal Identification Number）
　个人身份号 - 在认证事务中用户必须输入的唯一认证号码。

·PPSN（Public Packet-Switched Network）
　公共包交换网 - 指公众或大公司使用的数据包交换网络。在这里不指因特网，而是指
　X.25、帧中继或类似的数据网。

·PSTN（Public Switched Telephone Network）
　公共电话交换网 - 一般是指国有的电话网络。在过去，这是指一个独一无二的网络，
　现在是指某个国家内众多提供本地和长途业务的主要电话公司之一。

·PTT（Public Telephone and Telegraph）
　公共电话电报 - 类似于PSTN。

·RBOC（Regional Bell Operating Company）
　区域贝尔运营公司 - 最初是由AT&T公司分出来的七个美国本地电话公司之一，但近来
　经过合并，正寻求开发更广泛的业务，包括长途业务。

·SCP（Service Control Point）
　业务控制点 - 智能网中定义的控制元素，一般是决定呼叫如何处理的数据库。

·SCCP（Signaling Control Connection Part）
　信令连接控制部分 - 用于支持TCAP和其它更高层应用数据业务的SS7协议层。

·SIP（Session Initiation Protocol）
　会话发起协议 - 建立IP会话的IP协议。

·SLK（Signaling Link）
　信令链路 - 在SS7网络中连接不同节点的物理传输线。

·SN（Service Node）
　业务点 - 提供包括媒体在内的呼叫控制功能以实现智能网业务，有时包含SCP功能。

·SP（Signaling Point）
　信令点 － SS7节点。

·SS7（Signaling System 7）
　七号信令系统 - 是国际上支持高级电话业务和智能网的通信协议。

·SSP（Service Switching Point）
　业务交换点 -SS7网络中由IN定义的一个节点，是消息产生的源点和到达的终点，一般
　就是CO。

·STP（Signal Transfer Point）
　信令转接点 - SS7网络中由IN定义的一个节点。

·TCAP（Transaction Capabilities Application Part）
　事务处理能力应用部分 - 是SS7的高层协议，用于支持基于事务处理的应用。

·TUP（Telephony User Part）
　电话用户部分 - 提供呼叫控制功能的SS7协议层，只在少数国家使用，有被ISUP取代的
　趋势。但在中国仍在使用。

·VLR（Visitor Location Register）
　拜访位置登记器 - 无线运营商用于保存所有来访（漫游）用户主要信息的数据库。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TOP↑

附录：SS7标准

　　　注:这不是全部标准的列表.
