第五课 一个基于IP插口的ISUP服务器例子
1. 概述
ISUP服务器是什么？一个ISUP服务器可以是信令网关的一部分，用于提供基本呼叫控制所需的一系列API，以取代NMS公司Natural Access平台提供的呼叫控制API。
更具体地说，ISUP服务器就是：在至少插有一块TX卡的系统（或叫机器）上运行的软件。这个时候，其它机器上插上别的语音卡（如AG4000）就可以作为ISUP服务器的客户端，这样的客户端就是利用插口API函数通过网络和ISUP服务器进行通信的。
ISUP服务器对呼叫控制作出响应，而客户端则是对语音处理作出响应。
ISUP服务器提供的一些功能：
ISUP服务器是建立在NMS公司提供的SS7 ISUP层之上的；
是一个支持多线程编程的服务器；
提供的API是基于TCP插口的；
是操作系统无关的（同时支持Solaris和NT）。
可以用到ISUP服务器的地方有：
IP电话网关；
交互式语音应答（IVR）服务器；
任何需要用SS7接入的语音系统。

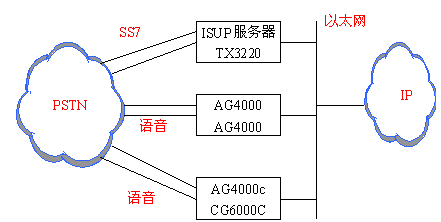

系统框图如下：
系统中ISUP服务器通过SS7链路和PSTN连接，通过IP网络和语音处理机连接，这两个连接传送的是信令信号。语音处理机通过话路和PSTN连接，这个连接传输的是语音。
2. 技术基础
SS7 ISUP层协议
ISUP建立在MTP1、2、3层之上，直接和MTP3层进行通信，大部份的消息都是直接在MTP3和ISUP层间传递。只有支持ISDN终端之间的直接通信，ISUP才经过SCCP层再连接到MTP3。
ISUP的功能主要是提供在交换机之间的电路连接控制（非三方通话控制）。它和ISDN用户接入到交换机的ISDN协议（Q.931）是密切相关的。下图是ISUP在SS7协议栈中的位置图：
ISUP提供的基本业务：
连接建立；
连接管理；
连接释放；
ISUP提供的补充业务：
用户到用户的信息传递；
主叫识别；
其它。

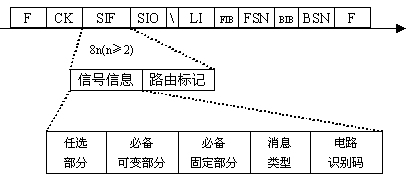

ISUP消息格式
其中：箭头方向表示首先发送的比特。
F－8 bits, 固定为01111110。
BSN－7 bits, 后向序号。
BIB－1 bits, 后向表示语。
FSN－7 bits, 前向序号。
FIB－7 bits, 前向表示语。
LI－6 bits, 长度表示语。
\－2 bits, 空。
SIO－8 bits, 业务信息八位位组。ISUP为10000101。
SS7中各层消息的格式区别在信号信息字段（SIF），所有ISUP消息中的（SIF）都包含：
标准的MTP3路由识别码（OPC、DPC、SLS）；
消息指向的话音电路识别码（CIC）；
消息的类型，唯一性地指定该消息的功能和消息其它部分的格式；
一系列的固定参数和可选参数，参数有时又叫信息元素，它们可以是固定长度的，也可以是可变长度的。
ISUP编程模型
在一个多线程的应用程序中，必须要有一个单独的接收线程，用来接收所有从ISUP层发来的异步事件，然后根据事件中包含的电路号、suInstId、或其它事务信息，把它们发送到对应的处理线程去。

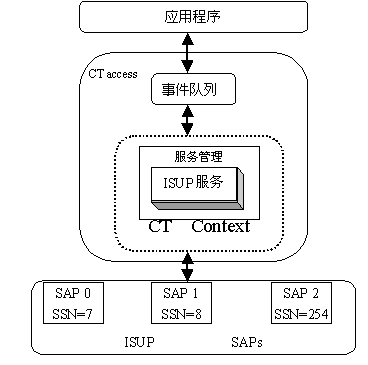

下面是ISUP编程模型示意图：
TCP协议

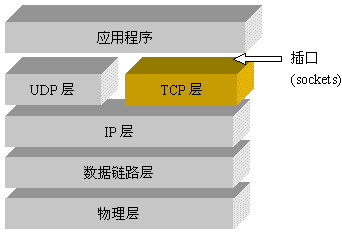

TCP／IP协议栈：

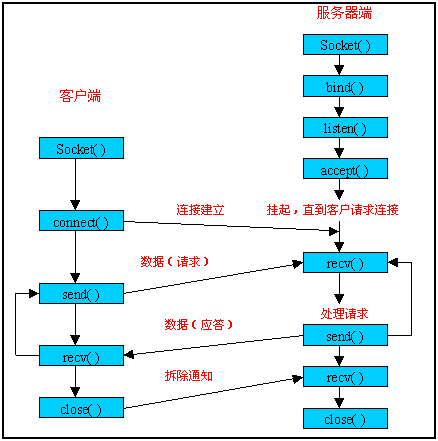

插口处理基本流程：
TCP和UDP的比较：
|
TCP |
UDP |
|
数据流协议 |
数据报协议 |
|
保证数据的可靠传送 |
不保证数据的可靠传送 |
|
面向连接 |
无连接 |
|
保证数据按顺序发送 |
不保证数据按顺序发送 |
|
接口编程较易 |
编程相对较难 |
|
服务器端必须先起动，应用很广 |
应用相对较少，如：DNS，NFS，SNMP等 |
