第五课 一个基于IP插口的ISUP服务器例子

上一页

3. 实现细节　

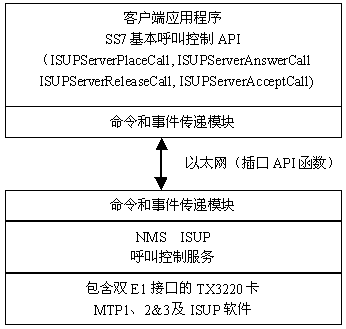

  • ISUP服务器软件结构

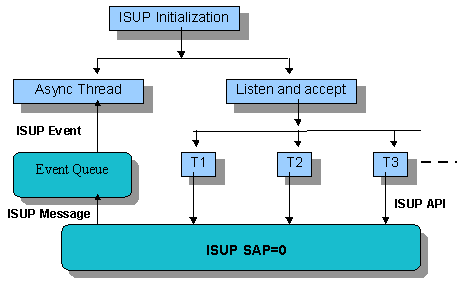

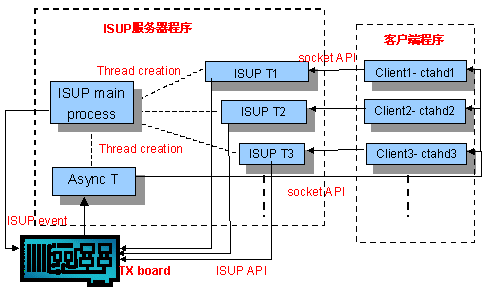

  • 多线程ISUP服务器

　

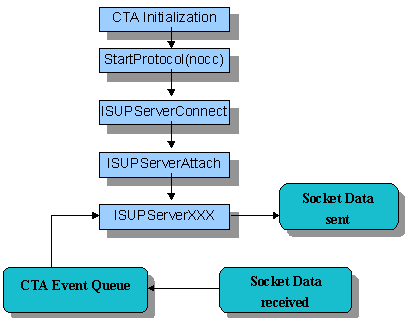

  • 客户端处理框图

　

  • 总体图

  • 数据结构

所有通信的数据包都有一个固定的格式，其中包括数据包的固定头部和信息载荷。包大小固定为MAX＿PSIZE＋96。

数据包结构定义如下：

typedef struct ISrvPkt_s {

ISrvPktHdr hdr;

U8 payload[MAX_PSIZE];

} ISrvPkt;

数据包的头部结构定义如下：

typedef struct ISrvPktHdr_s {

U16 size;

U16 type;

U32 ctahd;

U32 subtype;

} ISrvPktHdr;

其中：size 为16位的数据包有效包大小（包括头部）。

Type 为16位的包类型，有2个值：

SC＿DATA ISUP服务器发给客户端的数据。

CS＿DATA ISUP客户端发给服务器的数据。

Ctahd 为32位的CT access句柄。

Subtype 为32位的子类型，目前有2个值：

ST＿INCOMING＿CALL 呼入；

ST＿OUTGOING＿CALL 呼出；

信息载荷有两类，一为隶属载荷，它指明信息隶属的目标信令点（DPC）和电路号（CIC）。定义如下：

typedef struct ISrvAttachPayload_s {

U32 CIC;

U32 DPC;

} ISrvAttachPayload;

第二类为号码载荷，包含呼叫的主被叫号码，定义如下：

typedef struct ISrvNumbersPayload_s {

char calling_number[MAX_SIZE+1];

char called_number[MAX_SIZE+1];

} ISrvNumbersPayload;



  • 映射表

Circuit

Sockfd

Ctahd

CIC

DPC

1

5

0x80000001

1

1．1．1

2

6

0x80000002

2

1．1．1

3

7

0x80000003

3

1．1．1

4

8

0x80000001

1

1．1．2

5

9

0x80000002

2

1．1．2



4. 如何和ISUP服务器配合完成呼叫　

  • 提供的客户端接口函数

DWORD NMSAPI ISUPServerConnect(char *ip_addr,char *logfilename);

DWORD NMSAPI ISUPServerAttach(CTAHD ctahd, unsigned long CIC, unsigned long DPC);

DWORD NMSAPI ISUPServerPlaceCall( CTAHD ctahd, char *calling_num, char *called_num);

DWORD NMSAPI ISUPServerAcceptCall(CTAHD ctahd);

DWORD NMSAPI ISUPServerAnswerCall(CTAHD ctahd);

DWORD NMSAPI ISUPServerReleaseCall(CTAHD ctahd);

DWORD NMSAPI ISUPServerRejectCall(CTAHD ctahd);

DWORD NMSAPI ISUPServerReset(CTAHD ctahd);

DWORD NMSAPI ISUPServerBlockCalls(CTAHD ctahd);

DWORD NMSAPI ISUPServerUnblockCalls(CTAHD ctahd);

　

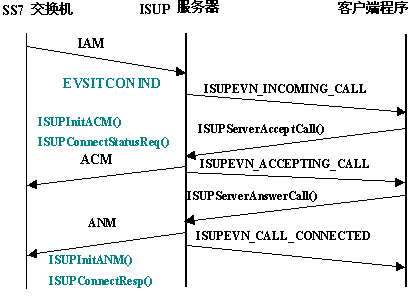

  • 呼入流程（确认并应答）

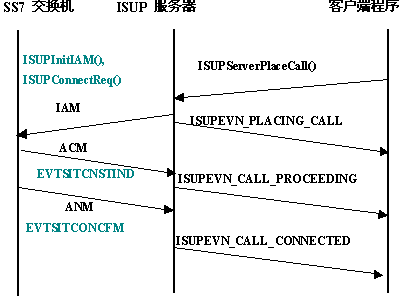

  • 呼出流程（远端应答）

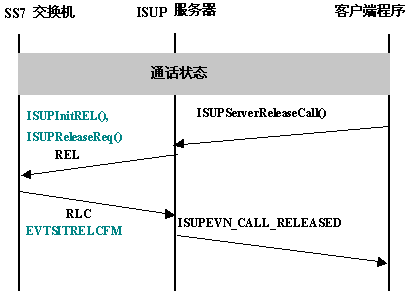

  • 呼叫释放流程（由客户端程序释放）

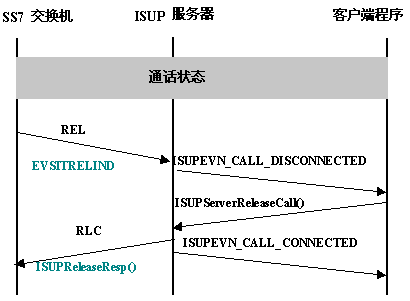

  • 呼叫释放流程（由远端SS7交换机释放）

　

　

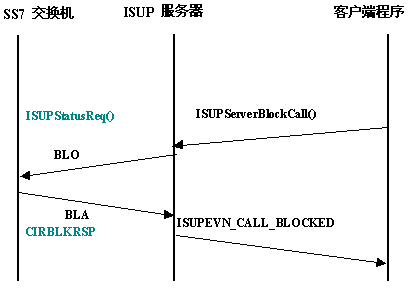

  • 阻塞呼叫流程（由客户端程序发出阻塞）

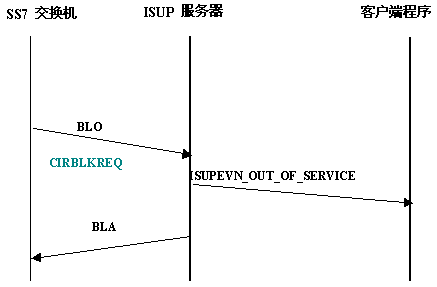

  • 阻塞呼叫流程（由远端SS7交换机发出阻塞）



　

5. 技术提示

  • 高低字节顺序说明：

通过插口发送数据之前和接收数据之后，要调用ntohs( ), ntohl( ), htons( ), htonl( )函数来转换高低字节顺序。

  • 采用BSD插口API以便于移植。

  • 采用POSIX多线程机制以便于移植。

  • 用户自定义的CTA＿EVENT接收触发事件，在客户端中被集成到CTA事件处理循环之中，以便于集中处理。

  • 客户端使用nocc协议。

  • 如果不采用单独创建异步线程来处理ISUP消息，也可以采用另一个方法：调用ctaRegisterWaitObject.来把当前线程挂起，等待ISUP消息的到来，直到ISUP消息到来后激活线程。

6. 结论

　　 现在让我们总结一下上面实现的ISUP服务器：

　　 首先，它是一个建立在NMS SS7支持的ISUP协议层基础上的多线程服务器。它提供了基于TCP协议插口的API函数。它是跨平台的，同时支持Solaris和NT。

　　 但是，这个服务器只支持ISUP协议，不支持SS7中其它协议层。它只是一个演示程序，没有经过完整的测试，不够强壮。程序中用到的API函数（ISUPxxxx）也不是NMS SS7提供的标准API函数。

　　 另外，是使用TCP还是使用UDP的问题，也没有经过论证，有待实践中作进一步确定。

相关资源

  1. IETF(因特网工程任务组)网站：www.ietf.org

    2. IETF是开发SS7／IP标准的主要组织，Sigtran组是专门从事SS7／IP开发的。

    Rfc2960：这是SCTP协议的详细说明书。

    draft-ietf-sigtran-m3ua-10：这是MTP3用户适应层协议。

  2. 介绍SS7／IP有关知识及产品：www.ss7oip.com

  3. SS7／IP有关新闻：www.intellinet-tech.com/news

  4. 附相关书籍：

<<rfc2960>>;

<<draft-ietf-sigtran-m3ua-10>>;

<<tutorial_ss7_ip_interworking>>;
