DX1S-VoIP系统解决方案

2003/11/21

一．概述
　　DX1S-VoIP系统是珠海市佳和电子有限公司开发的具有IP语音网关功能并且内置网守（可选）的设备，她在原有的DX1S交换机上集成了语音网关和网守，她将VoIP业务、现有的PSTN网及IP网有机地结合在一起，给客户提供快速、经济的语音、数据一体化的解决方案，具有投资少、建设周期短、收效快等特点，可用于IP超市、网吧、企业集团用户、宽带小区的接入及组网应用。

二．产品特点：

·无需再次进行大规模的综合布线：
　　目前，除中国电信外，其他电信运营商在"最后一公里"接入上没有优势，由于受到最后一公里的限制，其他电信运营商只能从机房或附近的基站架设专线到用户，投资成本较高，建设周期较长。
　　此外，绝大部份企业已架设好自己内部的电话网、局域网，可利用现有的布线进行IP语音的接入。

·多种接入方式：
　　DX1S-IP系统向上提供10/100M自适应WAN口，可支持以太网、ADSL、DDN、无线网桥等多种方式的接入，可以说，凡是可上网的地方，均可接入IP电话。
　　DX1S-IP系统向下提供10M LAN口，可用于HUB、路由器、以太网交换机的连接，实现数据、语音的共享。

·灵活地设备配置：
　　DX1S-IP系统可提供12～60路IP中继、16～224路模拟电话端口，可支持60路电话同时进行外线通话，用户可根据话务量大小灵活地进行配置。

·内置网守（可选）：
　　DX1S-VoIP系统带有内置网守（可选），为网关提供地址解析、认证授权功能，可自建企业的局域网，语音网关与公网上级网守互通。

·集中网管：
　　DX1S-VoIP系统可通过串口或网络来进行管理，支持TELNET和SNMP协议，可通过TFTP协议对设备进行在线软件升级。

·计费：
　　DX1S-VoIP系统提供针对网关的实时计费方式。
　　DX1S-VoIP系统提供计费按日计费方式。
　　DX1S-VoIP系统提供计费按月计费方式。

三．技术指标：

·以太网接口：1个10M口连接LAN，1个10/100M口连接WAN。
·支持的协议：支持H.323；TCP/IP/UDP；DHCP；RTP/RTCP，支持快速呼叫（FAST START）；T.38传真协议。
·内置网守：设备内置网守（可选），为其他网关提供地址解析，认证授权功能，可自建局域网。
·接入方式：支持以太网、ADSL、CABLE MODEM等多种方式接入。
·NAT功能：支持NAT功能，LAN口可接局域网，可穿透防火墙。
·话音编码方式：支持支持G.711，G.723.1，G.729A。
·回声消除：符合G.168。
·VAD和CNG：支持静音检测和舒适噪音产生。
·CID：支持主叫号码检测和产生。
·抖动和音信号：抖动时延可设时长。

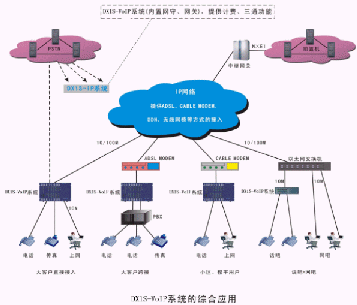

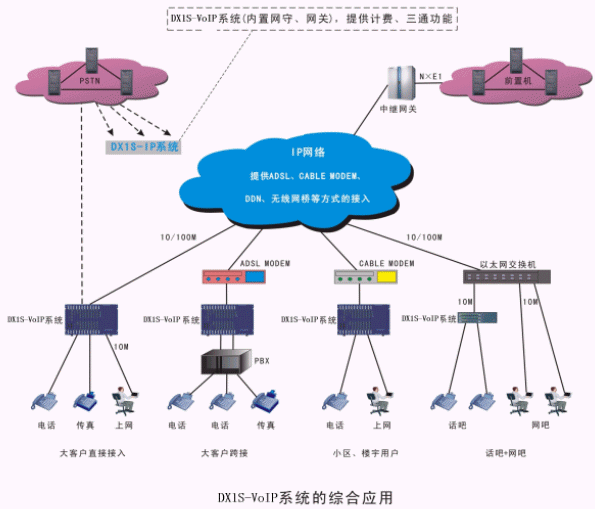

四、应用方案

·话吧+网吧的应用
·大客户跨接应用
·大客户直接接入应用
·宽带小区、楼宇用户应用
·组网应用

（点击放大）

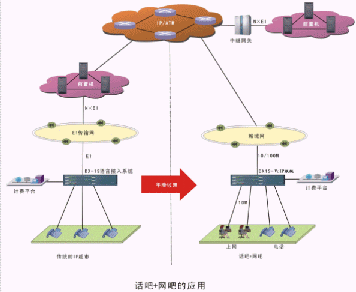

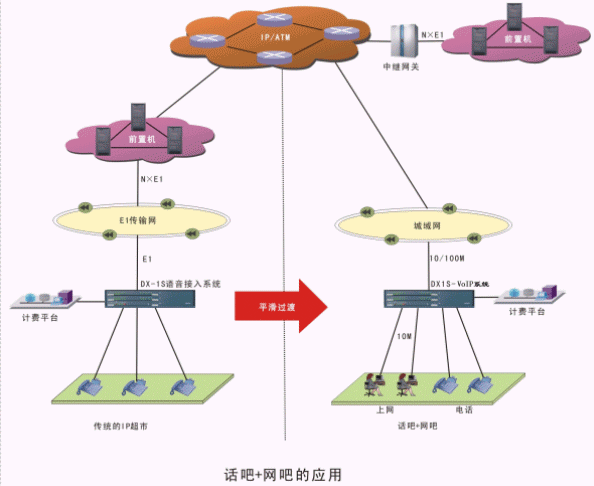

1．话吧+网吧的应用

（点击放大）

现状：
·目前，由于受到最后一公里的限制，大部份电信运营商只能从机房或附近的基站架设专线到用户，因此，传统的IP超市投资成本较高，建设周期较长。

·传统的IP超市需架设E1专线，使用的是电路交换的技术，每路话音占用带宽为64kbps, 线路资源利用率较低，对带宽的需求也较大。每个E1线路最多只能同时传输30路话音，如果话务量较大，则需多个E1线路，电话的费用较高。

方案特点：
·DX1S-VoIP系统具有带宽需求小、资源利用率高、分组多路通信等优点。
·当前，网吧如雨后春笋般地在快速建立，DX1S-VoIP系统向下提供10M LAN口及模拟电话接口，可利用已建设好的宽带资源，同时架设IP超市及网吧，资源利用率高，成本低，收效快。
·DX1S-VoIP系统可提供12～60路IP中继及16～224路用户，用户可根据话务量的大小灵活选择设备的配置。

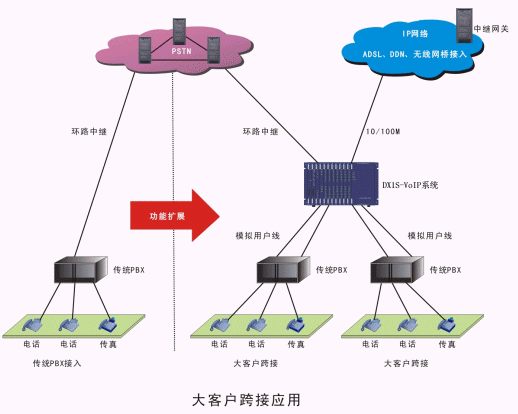

2．大客户跨接应用

现状：
·绝大多数企业利用传统的PBX进行内部及外部的电话联系，拨打外线电话、传真时，资费高，企业开支大，尤其与港澳台、国际业务繁忙企业更是如此。

方案特点：
·DX1S-VoIP系统可在原PBX和IP网间进行跨接，不改变用户使用电话、传真的习惯。
·DX1S-VoIP系统可提供ADSL、以太网、无线网桥等方式接入，均可满足接入要求。
·用户使用电话、传真时，由于是利用IP网络进行传输，资费低，能给企业节省大量的电话费用。
·DX1S-VoIP系统可提供12～60路IP中继及16～224路用户，用户可根据话务量的大小灵活选择设备的配置。

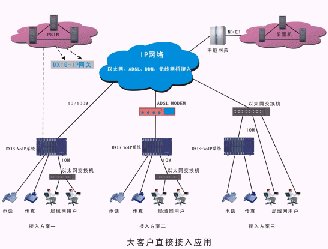

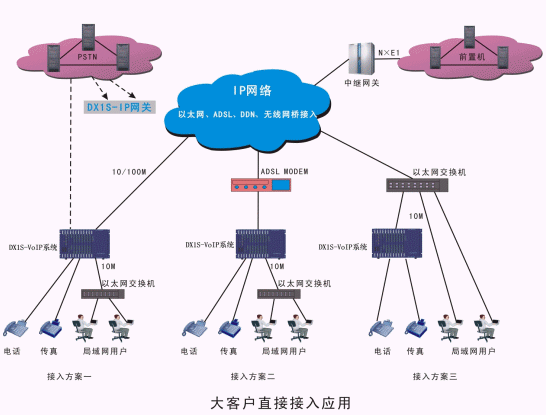

3．大客户直接接入应用

（点击放大）

现状：
·一般企业已具有比较发达的计算机局域网和传统的电话网资源（如内部的电话布线等）。
·绝大多数企业利用传统的PBX进行内部及外部的电话联系，拨打外线电话、传真时，资费高，企业开支大。

方案特点：
·DX1S-VoIP系统可取代企业原有的PBX，利用企业已有的电话网资源进行IP电话的接入。
·DX1S-VoIP系统可提供12～60路IP中继及16～224路用户，用户可根据话务量的大小灵活选择设备的配置。
·用户使用电话、传真时，由于是利用IP网络进行传输，所以资费低，能给企业节省大量的电话费用。
·DX1S-VoIP系统可以提供以太网、ADSL、DDN、无线网桥等多种方式的接入，使用灵活。
·建设周期短，成本较低，收效快。

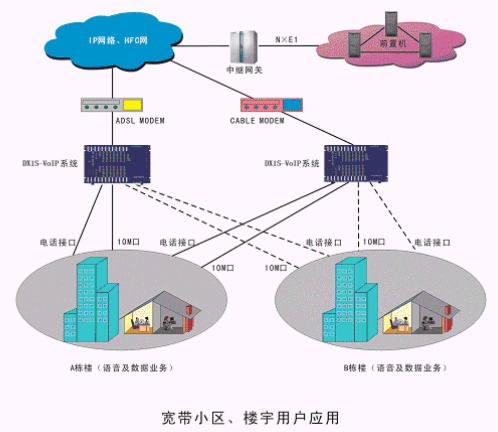

4．宽带小区、楼宇用户应用

现状：
·目前，小区用户接入Internet网多以ADSL技术为主。

方案特点：
·无需改变小区、楼宇的综合布线系统。
·提供ADSL、CABLE MODEM、以太网等多种方式接入。
·可为用户同时提供上网及电话服务，由于使用的是IP网络，故费用较低。

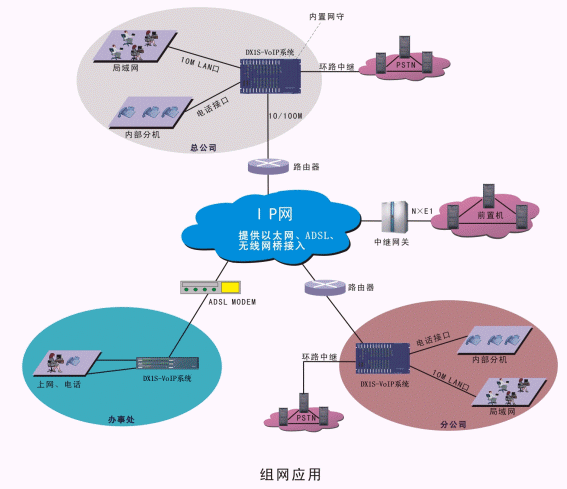

5．组网应用

（点击放大）

现状：
·随着网络的数字化和信息化，电话网及数据网在各企业的应用已越来越普遍。
·随着业务的增长，许多公司需要不断增设分支机构及办事处，往来公司总部与各分公司、办事处之间的电话也越来越频繁,公司每月需要支付较高的国内、国际长途电话费。

方案特点：
·借助成熟的IP电话技术，在新建的数据网上承载话音，可减低建设成本及维护费用。
·DX1S-VoIP系统可为总公司、分公司及办事处之间提供IP电话、数据业务的整体解决方案，使公司的各机构之间电话、数据联系更加方便、高效，而通信费用几乎为零（只需支付较少的上网费用）。
·DX1S-VoIP系统可提供以太网、DDN、ADSL、无线网桥等多种接入方式，办事处或分支机构根据现有的条件可灵活选择接入方式。

珠海佳和公司供稿 CTI论坛编辑
