DCTx160-PCI CTx总线适配卡

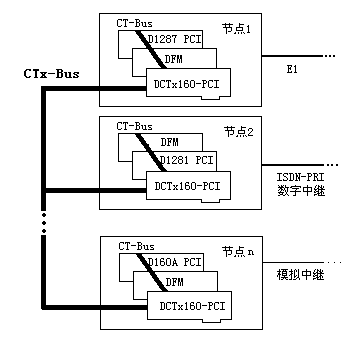

DCTx160-PCI又称过机卡。它能通过2048个全双向通道将不同节点上的CT bus（H.100）连接起来，实现接点间的无阻塞通讯，为CT bus 多节点大型系统提供了良好解决方案。过机卡为容错系统设计提供有效支持，卡上的诊断程序能实时监测祯同步和数据完整性，如有错误发生，立即通知应用程序。节点可热插拔，不影响整个系统正常运行。
性能特点：
。可将应用系统分布到多台计算机（节点）中，使应用开发者充分利用CTbus 的4096个时隙。
。直接将内部CT-BUS扩展至外部CTx-BUS。过机卡内为无交换设计，具有多机交换编程简单，直观的特点。
。外部连接电缆与Dialogic的SCx160兼容，为34对的SCSI-3电缆。其中包含16对数据码流，四对时钟和帧同步（分为两组），一对参考时钟。支持最多16台PC互连。
。过机卡将CT-BUS 32条数据码流其中CTD0-CTD15扩展至外部CTx_BUS,码速可设为8.192Mbps, 4.096Mbps, 2.048Mbps 几个速率，CTD16-CTD31固定为8.192Mbps，保留给本机内部使用。保证每台机器总保留2048 CT-BUS交换时隙供内部独占使用，而多机互连的CTx-BUS另可提供多达2048交换时隙。在有需要时（如机器距离较远）还可降低CTx-BUS码速，将8Mbps码流降为4Mbps或2Mbps。这就提高了系统设计灵活性和可用性。
。支持多机间工作于同步或准同步方式，实现双向可控SLIP BUFFER, 在准同步方式中确保数据帧结构的完整，在必要时可重复或丢掉一帧数据。
。节点可热插拔，不影响整个系统正常运行。CTx-BUS和CT-BUS同为双组时钟，提高系统可用性。
。支持多种时钟配置方案，方便系统建构。
。所有配置和状态可由软件实时控制和监测。
。15米距离内可连接16个节点。
。提供与Dialogic 相似的节点配置程序和配置参数文件以及与Dialogic 相似的编程控制函数接口和工作方式。
软件支持
支持的操作系统：
Windows NT4.0
Windows 98/ Me
Windows 2000
产品应用：
容错/备份系统
超大容量CTI系统
定货信息：
。DCTx160-PCI CT总线适配卡
。H.100卡间连线
DCTx160-PCI 与 Dialogic SCx160的比较：
|
DCTx160-PCI |
SCx160 |
|
|
外部总线 |
CTx-BUS |
SCx-BUS |
|
外部总线最大交换容量 |
2048通道 |
1024通道 |
|
内部总线 |
CT-BUS |
SC-BUS |
|
内部总线最大交换容量 |
4096通道 |
1024通道 |
|
预留内部交换容量 |
2048通道（内部交换与外部交换各有独立2048通道） |
0通道（内部交换与外部交换占用相同资源） |
|
最大节点数 |
16 |
16 |
|
容错双时钟方式 |
是 |
是 |
|
支持全同步和准同步时钟 |
是 |
是 |
|
外部互连码流速率 |
8Mbps,4Mbps,2Mbps可软件设置 |
固定4Mbps |
|
Message 通道 |
无 |
有（实际很少用） |
|
卡上主时钟方式 |
无 |
有（用处不大） |
|
支持平台 |
WINNT,WIN95/98/2000 |
WINNT |
