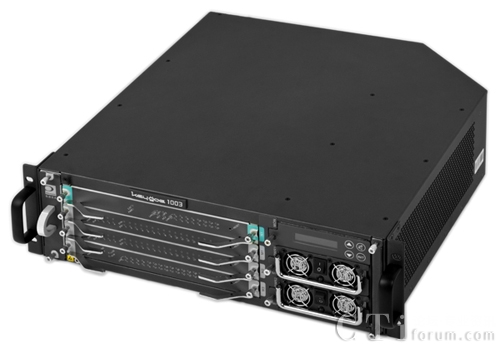

东进技术Keygoe多媒体交换机keygoe3003
2010/01/11
概述
4个插槽
3个业务插槽：
- 最多可插入3块通用信号处理板（单板16E1）
- 最多可插入3块模拟接口板（单板30路）
- 最多可插入3块数字话机录音板（单板30路）
- 最多可插入1块光交换矩阵板
1个交换控制插槽：
- 最多可插入1块网络交换板
- 最多可插入1块光交换矩阵板
2个电源模块插槽：
- 最多可插入2个整机系统电源
- 最多可插入1个铃流电源
容量：
- 最大可配置成48个数字E1接口
- 最大可配置成90路模拟座席
- 单机最大提供1440路语音资源
- 最大96路64K七号信令链路和24路高速2M七号信令链路（高阻监听模式）
- 单机最大提供360路VoIP资源
- 单机最大提供768组会议资源，最大支持1440人同时参加会议
- 最大360路传真资源
- 最大90路数字话机录音资源
- 最大提供360路3G视频资源
级联个数：
物理尺寸：
- 高130.5mm（3U），宽482.6mm（19″），深430mm
电源要求：
- AC：220VAC（波动范围176-264 VAC）；频率50 Hz
- DC：-48V（波动范围-36V～-72V）
可扩展性
- 端口数的线性增加
- 支持多机级联
- 功能板热插拔，支持在线扩容
系统监测报警
通风设计
系统冗余
- 2个主电源热备份
- 网络交换板接口冗余
- 控制服务器的双机热备
技术规范
电信接口
- 支持数字与模拟接口混合配置；
- 支持高阻录音、数字录音；
- 符合建议G.703，支持同轴电缆（75Ω非平衡）、双绞线（120Ω平衡）；
- 符合建议G.704的帧结构和建议G.706的复帧结构；
- 2048Kbps PCM基群符合建议G.732、建议G.796；
- 告警符合建议G.775；
- 支持电源故障告警；
- 抖动与漂移符合建议G.823；
- 模拟接口支持模拟中继、模拟用户、模拟高阻、模拟两线语音、模拟四线语音、EM控制、磁石、2B+D高阻等。
网络交换接口
光接口
- 每个光口的速率：155.52MBit/s；
- 类型：S1.1/L1.1/L1.2，符合ITU-T G.957；
- 连接器类型：LC；
- 安全性：ITU-T G.664；
- 抖动和漂移：输入、输出抖动和漂移符合ITU-T G.825和G.813。
语音资源
- 语音编码格式：支持A 律/μ律PCM、AMI-ADPCM、G729，G723.1等；
- 语音文件格式：支持WAVE、PCM、ADPCM、VOX等；
- 支持A 律及μ律转换；
- 支持实时的内存和文件服务器放音；
- 支持实时文件服务器录音（动态存储）；
- 支持DTMF、FSK、R2、自定义包络TONE音检测；
- 支持DTMF、FSK、R2、自定义包络TONE音生成；
- 支持混声放/录音；
- 支持回声抑制（128ms）；
- 支持自动增益控制（AGC/ALS）；
- 支持全双工录放音；
- 支持语音活动检测VAD和舒适噪音生成CNG；
- 支持脉冲拨号检测DPD。
SS7协议
- 符合《ITU-T七号信令技术规程》白皮书 Q.700-Q.716、Q.721-Q.766、Q.771-Q.795；
- 符合《中国国内电话网No.7信令方式技术规范》GF001 – 9001；
- 每链路最大消息处理能力：500MSU/S；
- 每链路BHCA：360K；
- 支持MTP、TUP、ISUP、SCCP信令功能；
- 支持64kbps标准链路以及2M高速链路（监听）；
- 支持14/24位点码长度；
- 支持链路之间、链路组之间的话务分担；
- 支持链路组内的链路倒换、倒回；
- 支持多个源信令点码和目的信令点码；
- 支持链路的动态增加、删除，信令链路激活、恢复、去激活、正常重启、紧急重启、信令拥塞处理。
ISDN PRI协议
- 符合ITU-T Q.921 LAPD；
- 符合ITU-T Q.931 ISDN PRI：欧洲ISDN ETSI NET5；
- 支持网络端、客户端；
- 接收、发送被叫号码时支持重叠方式。
VoIP资源
RTP协议
- 符合RTP/RTCP标准协议（RFC3551/3552）；
- 语音编解码格式：G.711 μ律/A律、G.723.1（5.3/6.3 kbps自适应）、G.729A/B/AB；
- 活动语音检测/静音压缩（G.723/G.729）；
- 舒适噪声；
- 语音包采样长度/帧数可配置（10~60毫秒）；
- RTP动态DTMF载荷（RFC2833/4733）；
- 抖动缓冲：同时支持静态缓冲方式和动态自适应方式；
- 网络环境分析、丢包统计；
- 支持NAT/防火墙检测和穿透。
H.323协议
- 符合ITU-T H.323v2标准（H.225v2/H.245v3）；
- 支持G.723、G.726、G.729编码标准；
- 支持快速启动（Fast Start）、H.245隧道（H.245 Tunneling）等呼叫参数；
- 呼叫转移；
- 网守自动发现（Gatekeeper Auto Discovery）和登录（同时支持H.323 UID和E164号码注册方式）；
- H.245用户输入文字和DTMF信号消息（User Input Indication）；
- 终端注册管理。
SIP协议
- 符合IETF SIPv2标准（RFC3261）；
- UDP/TCP呼叫方式；
- MD5（digest）身份验证；
- REFER呼叫转移（RFC3515）；
- SIP消息订阅/通知（RFC3265 SUBSCRIBE/NOTIFY）；
- 代理服务器注册、安全认证、定时刷新；
- SIP INFO消息（RFC2976）；
- 注册服务器（Registrar）、支持服务端鉴权；
- 支持NAT/防火墙穿透。
传真资源
- 支持V17/V29/V27标准，速率为14400/9600/7200/4800/2400bps，支持自动降速；
- 支持基于T.30和T.38传真标准；
- 支持ECM模式收发，握手时自适应选择ECM/非ECM模式；
- 支持MH、MR、MMR格式的TIFF文件输入；支持MH、MR格式的发送和接收。
视频资源
电路域
- 视频编码：H.263/MPEG4；
- 音频编码：AMR、G.723.1；
- 信令控制协议：H.245；
- 多路复用协议：H.223；
- 媒体文件格式：3GP。
IP域
- 信令控制协议：SIP、H.323；
- 视频编码：H.263/H.264/MPEG4；
- 音频编码：G.711、G.723.1、G.729；
- 媒体文件格式：3GP。
应用端开发
- 操作系统支持：Windows2000/XP/2003/Vista、Linux（2.6内核及以上版本）；
- 开发语言支持：ANSI C/C++，Microsoft Visual C++，C#，Delphi；
- 开发平台支持：Keygoe SDK V2.2.0及以上版本；
环境参数
- 温度：0℃～40℃；
- 相对湿度：10%～85%；
- 空气洁净度：直径大于0.5μm的灰尘粒子浓度不超过3500粒/升，直径大于5μm的灰尘粒子浓度不超过30粒/升，避免过量尘土、棉绒、碳粒、纸纤维杂物、金属杂物、腐蚀性气体（如硫、氯等）；
- 电磁环境：电场强度≤130dB（μV/m），磁场强度≤800A/m；
- 防静电：设备应可靠接地。
接地要求
安装方式
- 安装于标准19″机架；
- 机架需固定在地板上；
- 机架前面板固定或中间固定。
