H20-20增强型远端模块DAS128E技术说明书
2003/07/02
目 录
1. 产品简介 3
2. 产品结构及规格说明 4
2.1 远端模块主机框规格（长445X高223X深350） 4
2.2 系统容量与交换机时隙占用 5
2.3 各接口板说明（目前都可供货） 5
2.4 局端接口板EDT4D板和集中接入机框（含CDT4）说明 5
2.5 与交换机2M接口、信令要求及自动集线比功能说明 6
2.6 一体化机柜说明 7
3. 产品性能特点 8
3.1 外观、结构特点 8
3.2 强大和丰富的功能 8
3.3 全面无缝支持H20-20交换机的功能 8
3.4 高可靠性和容错性 9
4. 典型应用 10
4.1 远端模块与交换机连接示意图 10
4.2 典型应用举例 10
4.2.1 电力住宅小区、宾馆和学校的电话系统： 11
4.2.2 新增办工分支机构电话系统 11
4.2.3 电力调度网容量小的交换点 11
4.2.4 地铁公务电话、各车站电话 11
4.2.5 旧电缆改造 11
4.2.6 音频电缆倍增器 11
4.2.7 虚拟小交换机 11
4.2.8 呼叫中心分布式座席 12
4.2.9 交换机互为备用 12
5. 主要技术参数 13
5.1 基本参数 13
5.2 2M接口（EDT4及HDT4）（符合G.703） 13
5.3 模拟用户接口（8ALU）（符合国标要求） 13
5.4 4线EM接口8EMU接口 13
5.5 数字用户接口8DLIU 13
5.6 调度台接口2RDU 14
5.7 调度台接口2RUU 14
5.8 异步数据接口8RS232 14
5.9 同步数据接口4V35U 14
5.10 电源 14
6. 工作环境要求 14
1. 产品简介

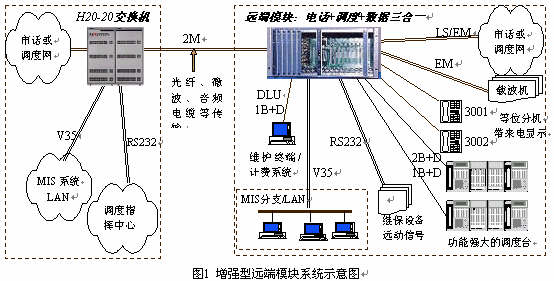

DAS128E远端模块是DAS128增强型版本。DAS128远端模块经过几年的发展，由当初单一的电话接入发展为融电话、调度和数据传输为一体的三合一接入平台，远端可提供的接口大大丰富，且具备自交换功能。
DAS128E远端模块是专为H20-20用户交换机设计开发的话音、数据的综合接入系统。它与H20-20交换机为一体化、紧耦合设计，全面无缝支持H20-20交换机强大的功能。DAS128E相当于交换机的远端用户机柜，是真正意义上的远端模块。通过DAS128E接入交换机的用户享受与交换机本地用户完全同等的功能。
DAS128E远端模块与交换机通过标准2M接口连接，可灵活方便、不受距离限制地扩容、延伸由H20-20交换机组成的行政网、调度网。同时它可提供强大的数据传输功能如：提供RS232或音频口传输远动信号，提供V35接口连接MIS系统、局域网等。根据需要远端模块可提供光接口直接连接交换机。
DAS128E可提供更为丰富的接口，目前可订货的接口有：带主叫模拟用户（ALU）、数字用户（DLU）、调度接口（2B+D或者U接口）、环路中继、4线EM中继、RS232和V.35等接口。
DAS128E同时又是一台小交换机，它自带交换功能，当与主机连接的2M接口中断时，可自动切换到本机交换，可继续保持内部通话和中继呼入呼出功能。
DAS128E采用模块化插板式设计。单模块提供8-128个话路，当需要更大门数时可模块化叠加。
2. 产品结构及规格说明
DAS128远端模块系统由远端模块主机和相关的局端设备（EDT4板和集中接入机框）等组成。EDT4和集中接入机框（含CDT4板）用于从交换机取出时隙，并转换为准V5.2接口；当然远端模块与交换机DTU连接时不需要该设备。产品系列中还包括一体化机柜，一体化机柜指远端模块主机框与19英寸机柜和19英寸电源、19英寸配线模块、光端机等出厂前全部安装在一起，内部音频电缆也安装上配线架，这样可大大减少现场开通的工作量。

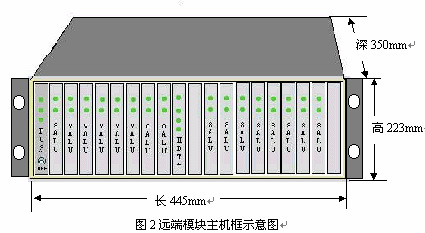

2.1 远端模块主机框规格（长445X高223X深350）

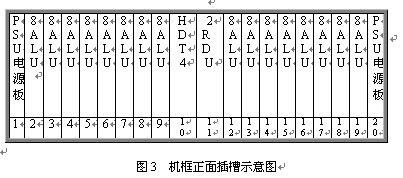

见图2和3，远端模块采用19英寸标准机框，高度为5U，可安装在各种标准的19英寸的机柜中。机框共20个插槽，正面插板，反面背板出线。每个机框可插20块各种类型的板件，其中两边第1第20槽固定插电源板PSU，中间第10号槽固定插数字中继接口板HDT4，其余16个槽为通用槽口，可插16块各种类型接口板。每块板为8路，一个机框总共128话路。调度接口板2RDU固定插第11槽，该板不占机框端口。对于自带交换系统，需要安装一块系统信号音板8TDU，该板固定插19槽，占8个端口。
2.2 系统容量与交换机时隙占用
单模块容量为8-128门，需要更大门数可模块化叠加。交换机时隙可根据所需要的总容量来配置为32、64、128等；最小为32，按照32为基本单位叠加计算。原则上远端模块每一个用户或者中继接口都需要占用交换机一个时隙。
2.3 各接口板说明（目前都可供货）
·远端8线模拟用户板8ALU：8路模拟接口板。提供8路模拟电话机接口，带主叫显示。接口满足国标要求。
·远端8线数字用户板8DLIU：提供8路1B+1D数字用户接口，接口满足H20-20交换机指标要求。
·远端2线调度接口板2RDU（2B+D）：提供2路HDDU 2B+D调度接口，接口满足H20-20交换机指标要求。
·远端2线调度接口板2RUU（U接口）：提供2路HDDU U型调度接口，接口满足H20-20交换机指标要求。
·远端8线4EM中继板8EM4：8路4线EM中继板，提供8路4线EM接口，提供V型信号。接口满足国标要求。
·远端8线环路中继板8LSU：8路环路中继板
·远端8线异步数据接口板8RS232：8路RS232数据接口。
·远端8线同步数据接口板4V35U：四路V35数据接口。
·远端数字中继接口板HDT4：为系统提供128路端口交换和信令处理功能。目前可提供准V5.2和R2信令，提供自动集线比功能。
·二次电源板PSU：为机框提供所需的电源和铃流。PSU为-48V直流输入。PSU可根据需要选择是否冗余备份。
·背板MU：为各板提供连接和电话T/R接线。该背板为8线结构。
2.4 局端接口板EDT4D板和集中接入机框（含CDT4）说明

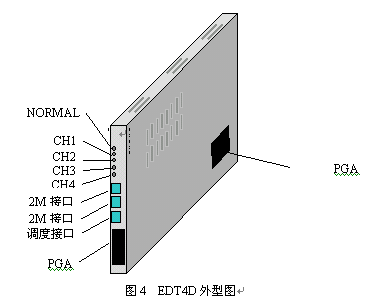

EDT4D是在旧EDT4板上增加调度接口。见图4，EDT4D为一块H20-20交换机插板，厚度为两个槽口。EDT4通过扁平电缆与交换机公共控制机柜的背板PGA相连，提取交换机时隙；并将时隙转换为由四个数字中继接口E1组成的准V5.2接口与远端模块相连。一块EDT4可接2个PGA端口组，共128个话路。
EDT4D板也可以直接插到交换机用户背板取时隙，此时可取到的时隙为32。
EDT4D出厂时设定集线比4:1,2:1或1:1。当选择4:1时，仅使用四个数字中继接口中第一个，所有128个话路都共用这一个2M口，此时传输系统只需要一个2M口。当选择2:1时，仅使用四个数字中继接口中前两个，此时传输系统需要两个2M口。当选择1:1时，全部使用四个数字中继接口，此时传输系统需要四个2M口。EDT4D具备自动集线比功能，祥见第2.5节。
EDT4D板与远端模块通信的主通道具备自动倒换功能，以确保强的容错功能：只要四个通道中有一个正常，则全部的电话都能工作。
在多个远端模块同时接到一台交换机时，为减少对交换机用户槽口的占用，可采用"集中接入机框+CDT4"板来实现。集中接入机框外型同远端模块，背板不一样。CDT4功能等同EDT4板，尺寸为远端接口板大小，相当于小尺寸的EDT4板。一个集中接入机框可提供16个方向的远端模块。
2.5 与交换机2M接口、信令要求及自动集线比功能说明
远端模块通过标准2M（E1）接口与交换机连接。该接口不受传输距离和传输设备的限制。常用的传输设备有SDH、PDH光端机（光缆），数字微波、数字扩频，HDSL调制解调器（双绞线）等。
该2M接口目前可提供两种信令：准V5.2和R2。当采用准V5.2时，局端必须配置EDT4D板或者集中接入机框（含CDT4板）；此时交换机不用扩容用户机柜，同时具备自动集线比功能。
集线比指用户数量与中继通道的比例，可设为1:1,2:1和4:1，集线比在出厂时设定。例如当集线比为4:1时，远端模块可以同时通话的电话为30路。自动集线比功能指系统会自动识别已经连接的2M接口，进而自动调整实际工作的集线比。例如当出厂时设定的集线比为1:1时，但实际仅连接一个2M通道，此时远端模块全部128个电话都能打，只是只有30路可同时通话。
当采用R2信令时，远端模块2M接口与交换机DTU板连接，此时不具备自动集线比功能，每30路必须对应一条中继。

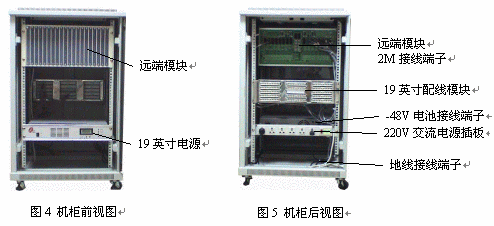

2.6 一体化机柜说明
一体化机柜指远端模块与19英寸机柜和19英寸电源、19英寸配线模块、光端机等出厂前全部安装在一起，内部音频电缆也安装上配线架，这样可大大减少现场开通的工作量，现场只需插上220V电源、连接2M接口和跳线外电缆等即可。
一体化机柜运输时应打木箱，并确保机柜玻璃面向上！！！
3. 产品性能特点
3.1 外观、结构特点
·全部的板件为插板结构（包括电源铃流），更换方便；
·远端模块为19英寸标准，可根据模块数量灵活选配各种高度的机柜；
·局端EDT4D采用插板结构，嵌入交换机内部，支持带电插拔；
·从交换机背板获取高可靠、高质量的工作电源，很好地保障其长期稳定工作；
·工作于机框中，具备良好的工作环境，如温度、湿度和灰尘少等；
·局端可提供集中接入机框，用于多点接入系统，可大大减少对交换机用户槽口的占用，并提高可靠性；
·一体化机柜内置整流电源、光端机、配线架，对外接线少，工程安装简单方便；充分体现"快速扩容放号"的优势。
·一体化机柜提供光接口，实现直接光缆连接；
3.2 强大和丰富的功能
·为H20-20交换机提供话音、调度及数据的三合一综合接入；
·提供丰富的接口，目前可订货的接口有：带主叫模拟用户（ALU）、数字用户（DLU）、调度接口（2B+D或者U接口）、环路中继、4线EM中继、RS232和V.35等接口；
·全面支持行政电话功能，远端分机与本机功能完全一致，带来电显示；
·全面支持调度功能，可提供多种调度接口，可接1B+D、2B+D及U接口调度台；
·全面支持数据功能，RS232接口可提供低速数据，V35接口可用于局域网组网；
·与交换机可通过标准2M连接，支持多种传输通道：用光纤、微波、HDSL等。支持多种信令：准V5.2和R2；可与DTU板接口；
·远端模块自带交换，当与交换机连接的中继断时仍可提供内部通话功能和环路呼入呼出功能；
·无人值守和集中维护：DAS128E支持H20-20交换机系统TDD的全部维护诊断功能，可由交换机终端对远端模块集中进行维护。远端也可设置维护终端。管理员可通过交换机终端或远程终端进行维护。这大大方便了维护工作；
·自动集线比功能：与交换机连接采用准V5.2信令时可提供集线比4:1、2:1和1:1以节约传输通道，并可根据实际连接的2M接口数量自动调节实际工作的集线比；
·组网简单灵活：可直接利用所接入的交换机的组网资源，也可本地通过EM、LS中继与本地市话或者其它交换机网组网；
3.3 全面无缝支持H20-20交换机的功能
·DAS128E相当于交换机的用户机柜，是真正意义上的远端模块，采用DAS128E远端接入交换机不需扩容原交换机用户机柜；
·支持H20-20交换机所有的功能，共享交换机全部资源，并可随交换机软件同步升级。；
·远端分机与H20-20本机用户功能完全一致：包括来电显示、会议、转移、回叫、闹钟服务等。实现等位编号；
·支持1B+D数据通信功能，可接数字话机、话务台和DCA等数据通信设备；
·支持调度交换机各种调度接口；
·数据库设置简单：DAS128E全部数据库与近端机柜一致，如远端分机的设置：定义用户板和分机号即可；
·支持交换机计费功能：可采用交换机集中计费，也可单独计费；
·支持交换机告警功能：远端模块的接口板有故障时，交换机能进行识别并告警；
3.4 高可靠性和容错性
·双电源热备份工作：自动倒换，倒换时不会影响所有功能和中断电话。铃流也可倒换。
·2M中继主链路自动容错倒换：EDT4D板与远端模块通信的主通道具备自动倒换功能，以确保强的容错功能：只要四个通道中有一个正常，则全部的电话都能工作。
·低功耗设计
4. 典型应用

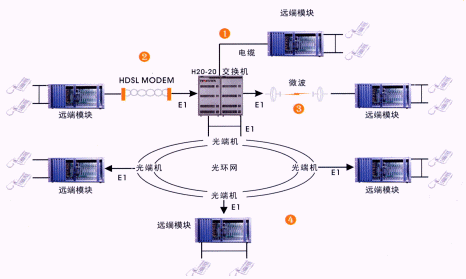

4.1 远端模块与交换机连接示意图
上图为远端模块与交换机的连接示意图，概括了任意距离任意传输方式的连接需求。说明如下：
1） 远端模块通过SDH或PDH光端机与交换机连接：这是用得最多的方式。光纤具有良好的稳定性和传输特性，使得系统最稳定。
2） 远端模块通过同轴电缆与交换机直接连接：这种方式不需任何传输设备，用于较近距离（300米）的场合。
3） 远端模块通过HDSL传输设备与交换机连接：这种方式用于有现成音频电缆的场合。如电缆扩容、电缆改造等。
4） 远端模块通过微波通道或扩频通道与交换机连接：用于不便于铺设线缆的偏远山区或不能开挖路面的市区。
4.2 典型应用举例
远端模块广泛适用于电力系统行政交换机远端扩容放号、电力调度网容量小的交换点。
4.2.1 电力住宅小区、宾馆和学校的电话系统：
住宅小区电话不需增加一台交换机或者对交换机进行大的改造，只需在该小区增加DAS128E的远端模块。该小区电话功能与本机完全一致并可由交换机统一管理。投资小且工程简单快速、免维护。
4.2.2 新增办工分支机构电话系统
用法同上。
4.2.3 电力调度网容量小的交换点
变电站和电力公司。电力系统的各变电站基本都接入了SDH，DAS128E非常适合解决这种分布式，无人值守站的电话接入问题，为其提供低成本、高性能的电话、调度、数据三合一接入方案。
4.2.4 地铁公务电话、各车站电话
充分利用地铁沿线铺设的光缆实现各车站电话统一接入。
4.2.5 旧电缆改造
对于使用时间长的音频电缆，因为老化会出现各种问题：如杂音、开路、短路和串音。DAS128E可用来替换这些电缆，使用户获得优良的电话服务，而不需要去做更换电缆等繁琐工作。
4.2.6 音频电缆倍增器
随着装机用户数量的不断增加，当出现电缆容量不够时，DAS128E此时可用来作为线路倍增器使用，可使原来两对线变成128对线来使用，备增比例为1：64，而且用户可获得非常优良的话音质量。
4.2.7 虚拟小交换机
但用户想出租一部分电话给其他独立单位使用如宾馆、学校等。DAS128E是最好的选择，它可实现完全的虚拟交换机的功能，具备独立计费和独立管理功能。
4.2.8 呼叫中心分布式座席
无缝全面支持HIL分机功能。提供环路LS、EM等模拟中继接口，方便就近接入。远端接入以用户模块方式接入，无须增加系统设备和软件的投资。
4.2.9 交换机互为备用
目前有很多电话系统是两台交换机通过透明网连接，当其中一台出现故障时将引起该台交换机全部电话中断。采用DAS128E，两台交换机均向对方引入部分电话交叉使用，这样可确保重要的电话不会中断。
