双电宽带网络通信系统EIPBX解决方案

2002/02/04

EIPBX网络通信系统

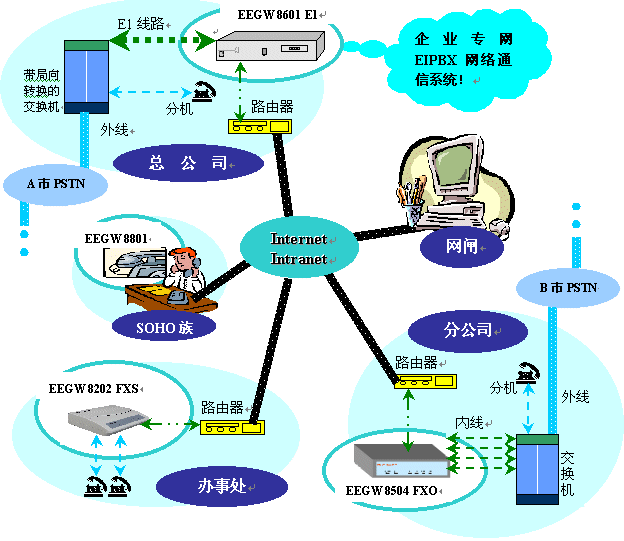

解决方案一:企业专网EIPBX网络通信系统

企业数据专网一般以国家、省、地市、县组成树形结构,每一层各网点又按树形或星状分布,它们通常以DDN等专线方式互联,在此网络平台上进行业务数据传输和交换。

利用已形成规模的该数据专网建设EIPBX网络通信系统,可以充分利用网络资源,统一规划公司现代化管理,满足业务需求,促进业务发展,节约公司通信、维护、管理、扩容、升级等的开支。

企业数据专网的EIPBX网络通信系统按照企业的行政机构大小和业务繁忙程度分成四部分:

-中心网点(总公司)

根据话音业务量的大小,在路由器或局域网交换机后端配置E1接口网关(EEGW 8601 E1、EEGW 8602 E1、EEGW 8604 E1)或FXO接口六路网关(EEGW 8566 FXO),然后连接企业交换机或集团电话。

根据公司管理方面的需求,可以配置不同需求的网闸(EEGK 8001、EEGK 8003、EEGK 8006),也可以不配置。

-中等规模网点(分公司)

根据话音业务量的大小和分公司人员的数量,在路由器后端配置FXO接口六路网关(EEGW 8566 FXO)或FXO接口四路网关(EEGW 8504 FXO、EEGW 8564 FXO),然后连接企业交换机、集团电话或Centrex业务(即虚拟用户小交换机)。

-小规模网点(办事处)

在路由器后端配置FXS接口四路网关(EEGW 8204 FXS、EEGW 8264 FXS)或FXS接口二路网关(EEGW 8202 FXS、EEGW 8262 FXS),然后连接普通电话机。

-分散网点(SOHO族)

通过运营商提供的宽带接入,直接连接VoIP网络电话机(EEGW 8801)。

通常情况下,一路VoIP电话的传输速率为6.3kb/s,加上各类组帧、打包开销实际传输速率为小于11kb/s。由于VoIP电话采用分组交换方式,并采用话音激活,在电话通信时讲话即发送数据,未讲话时不占用资源。按统计规律,在电话通信时,讲话的时间约占通信时间的40%(双方讲话时间各占40%,剩余20%为停顿和思考时间),故在实际使用中一路VoIP电话占用的平均资源约为4.4kb/s。即使采用传输速率最低的拨号上网方式,一路拨号连接的电话专线传输速率最低为34.4kb/s,一路VoIP电话占用资源不足七分之一,两路VoIP电话不足三分之一,对业务传输没有大的影响。

各种电话通过网闸可以按照优先级进行分类。办事处和各分公司的部分电话机可设置成只能在网内通信,以保证提高工作效率,减少员工拨打私人电话。VoIP电话系统可按分公司或其隶属关系设置虚拟通信子网,在虚拟通信子网内的普通电话不能拨打其它子网的电话,只允许级别高的电话能够进行网间通信。对于重要部门或个人的电话(如首长等),只允许级别高的电话能够拨打。EIPBX网络通信系统可设置加密功能(通过网闸),在网络中或其它地方无法进行窃听。

-以DDN为主构建的专网

银行、税务、电力、海关系统等

-以卫星及其他无线系统构建的专网

公安、交警、水利、石油、部队系统等

-以DDN、ADSL、ISDN、LMDS无线方式等接入Internet构建的专网

大中小型企事业单位、地域分离的公司等

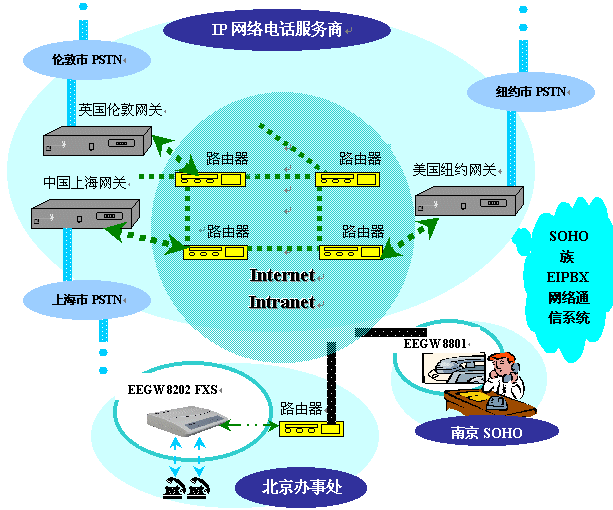

解决方案二:SOHO族EIPBX网络通信系统

SOHO,全称small office home office。这是现代生活中的产物,一种情况是规模较大的公司在全球各地设置办事机构,方便本地的业务联系和处理日常事宜;另一种情况是个人利用自己的业务知识和关系,开设一个家庭办公室,联系代理全球各地同行业产品;还有一种情况是异地分居的亲友和朋友间的联系。这三种情况的业务联系广泛,并且通信量大,所以非常适合采用EIPBX网络通信系统节约电话费用。

SOHO族的EIPBX网络通信系统根据网络服务对象可以分成两部分:

-IP网络电话服务商

目前,在全球各地蓬勃发展起一项新兴行业——IP网络电话服务商,他们利用遍布全球、资源丰富的Internet / Intranet网络,组织自己的IP电话核心网络,将该网络的服务开放给各地的公众。其核心网络的网关完全遵照ITU-T H.323标准,可以解决电话号码与IP地址的映射,IP地址解析,路由寻路等问题。能够实现SOHO族通过该网络接入全球各地的市话。

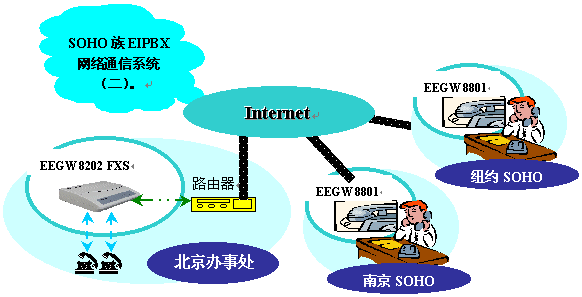

-SOHO族用户

根据话音业务量的大小和人员的数量,在路由器后端配置FXS接口四路网关(EEGW 8204 FXS、EEGW 8264 FXS)或FXS接口二路网关(EEGW 8202 FXS、EEGW 8262 FXS),然后连接普通电话机。或者通过运营商提供的宽带接入,直接连接VoIP网络电话机(EEGW 8801)。

-在全球各地设置代理机构的贸易商

小商品代理商、软件代理商、行业维修商、行业服务商等

-提供各种服务的支持商

广告商、保险商、书籍推销商等

-私人间的联系

亲人、朋友、同学等

-不固定随机通信方式

-固定少数人间通信方式

解决方案三:无线方式下EIPBX网络通信系统

现今的计算机网络建设中,多以DDN为主的局域网互连,往往由于DDN线路不能到达或要求专用内部通道等原因,建设以无线为室外主要网络通道的数据通信平台,配合IP语音网关形成内部的语音通信系统,不仅建设简单(无须各种市政管理部门的批复),并且造价较低,快速有效地解决数据互连及建立专用安全保密的内部语音系统。

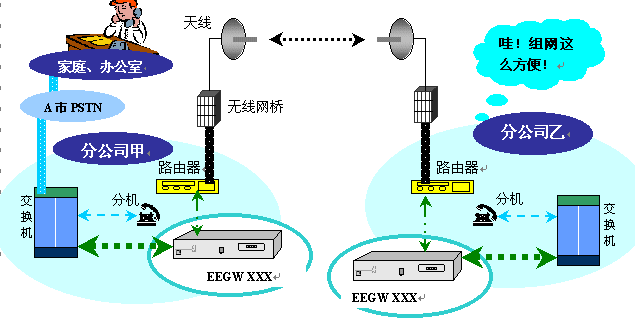

无线方式下EIPBX网络通信系统的组网单位是离散且对等的,下面以甲、乙两个有线局域网,通过两台无线网桥互联为例。

对于一点对多点的情况,在无线设备的选用上有所不同,在中心点需采用全向天线,分点采用定向天线。而一对多的IP语音方案完全类同,中心点及各分点之间的语音可全交换,中心点语音口数量只跟中心使用者多少有关,跟分点无关。

无线方式除采用2.4GHz无线网桥方式连接外,还可采用卫星通信等其他方式互联。

公安、税务、石油、部队、零售超市、银行储蓄所、仓储、政府的各下属机构等企业内办公机构分散的情况使用。

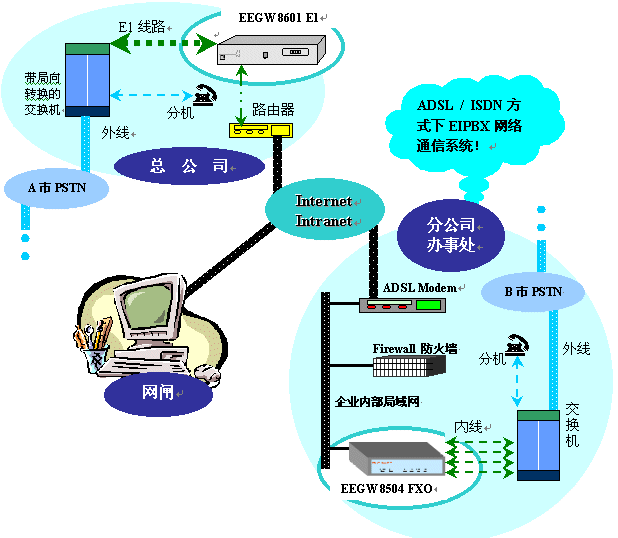

解决方案四:ADSL方式下EIPBX网络通信系统

为实现地理位置分散的各企业分支机构间的语音通信,节约企业内部的通信成本和管理成本,许多公司在选择ADSL或ISDN等其他宽带接入技术接入Internet,同时希望利用该网络建立内部的EIPBX网络通信系统。

双电宽带公司根据用户的迫切需求,较好地解决了ADSL / ISDN环境下无静态IP地址及IP端口透传问题。

双电宽带公司研制的网闸EEGK可以为无固定IP地址的客户提供所需的地址解析服务,即企业内的VoIP网关EEGW随时获取各分公司网关EEGW的在线IP地址,通过网关EEGW进行呼叫时即可通信。

双电宽带公司提供的IP地址透传技术,能将语音及呼叫透过防火墙及代理服务器准确到达网关EEGW。

适用于通过一根电话线上网的企业办公用户使用。

南京双电科技供稿 CTI论坛编辑

使用南京双电宽带技术有限公司的EIPBX网络通信系统话费标准分析
