SPAS-SF信令采集器产品介绍
2003/04/01
1 简介
随着通信技术的不断发展，通信网络日益复杂，信令是通信网的神经，支撑和控制着通信网的正常运行。七号信令目前是国内最主要的局间信令，在固定网、移动网上都得到了广泛采用。与七号信令相关的采集、监测、监控等应用有非常广阔的市场。
我公司研制的SPAS-SF七号信令采集系统具有容量大、接口类型丰富、维护方便、稳定可靠等特点，目前已经通过了信息产业部的测试，可广泛应用于信令监测、网间计费、移动落地短讯和基于信令监测的增值业务等领域。
2 SPAS-SF的简介
2.1 SPAS-SF技术特点
- 支持信令链路容量大：单信令采集板支持64对信令链路
- 采集数据类型多：可配置成采集七号信令、HDLC、透明数据流
- 支持采集的接口类型多：可以采集七号信令网固定网络的直连、准直连链路和移动网络的A接口、B接口、C接口、D接口、E接口、G接口及与PSTN、SC短消息中心及其他接口的所有七号信令链路。
- 支持的协议广：支持中国七号信令相关协议：MTP、MTUP、TUP、ISUP、SCCP、TCAP、MAP、BSSMAP、BSSOMAP、DTAP、INAP、CAP。
- 配置灵活，支持网管配置和控制终端2种配置方式
- 支持自动检测SS7、HDLC信令时隙通道
- 内置大容量交换网，信令链路和E1灵活指配
- 软件远程下载，升级、维护方便
- 具有完善的统计功能
- 输入信号经高阻隔离适配，安全可靠
2.2 SPAS-SF硬件构成

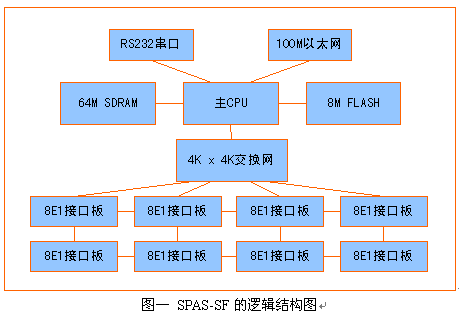

图一是SPAS-SF的硬件逻辑结构图。
主CPU采用MOTOROLA公司的高速双处理器内核芯片，CPM内核专门处理外设接口，包括256条HDLC、100M Etherenet、10M
Etherenet。而POWERPC内核则处理应用程序。
交换网容量 为4K X 4K，能实现4096X4096无阻塞交换。 每E1接口板支持8个E1。SPAS-2002母板可以插8块E1接口板，具有64个E1接口。
内置64M SDRAM，使系统有很大的存储空间。
SPAS-2002可以通过10M/100M以太网级联扩容。
2.3 SPAS-SF的接口指标：
- E1接口数：每信令采集板64个E1，支持75欧姆（非平衡接口）和120欧姆（平衡接口）
- 信令链路数：支持64对64K SS7 link或128对64K HDLC link或4对2M SS7 link采集
- 信令链路速率：64Kbit/S，Nx64Kbit/S ( N=1 to 32 )，16Kbit/S，2Mbit/S
- 64K透明数据链路数：支持128对64K透明数据采集
- 采集数据输出接口：100M以太网
- 双电源互为备份
- 信令采集板可热插拔

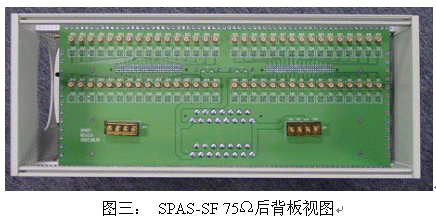

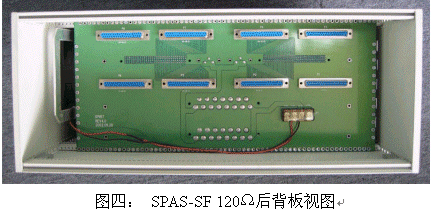

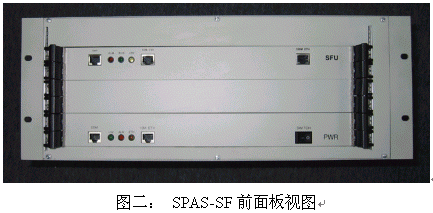

2.4 SPAS-SF机箱结构：
机箱尺寸：19英寸4U标准机箱（可插两块电源板，一块信令采集板），侧面通风设计。
2.5 SPAS-SF性能指标：
- 高阻跨接支持ITU_T G..703，接口2.048Mbit/s，误差100ppm
- HDB3码、AMI码可选
- 输入阻抗大于50K欧姆
- 支持CRC4复帧
- 平衡不平衡兼容
- 抖动容限大于1.5UI(20HZ-2.4KHZ )
- 回波损耗大于100DB(102KHZ-2048KHZ)
- 线性衰减38DB
- 导线衰减补偿6DB
- 内部信号放大12DB或30DB
2.6 SPAS-SF物理电气指标：
遵照GB7611-2001《数字网系列比特率电接口特性》 基本电气特性：合格
120Ω系统发送、接收支路跨接衰减
75Ω 系统发送、接收支路跨接衰减
传输特性：
- 输入口接受灵敏度：连接线衰减 b>=6dB
- 输入口抗干扰能力：信干比 18dB

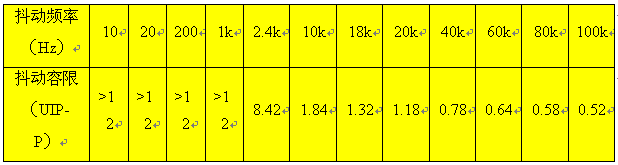

- 输入口抖动容限：
120Ω系统:合格
75Ω系统：合格
传输性能：
120Ω系统 ：72小时无误码
75Ω系统： 72小时无误码
2.7 用户使用接口配置
数据配置：
- 传输链路参数设置：定义链路名称、线码选择（HDB3、AMI）、阻抗选择（高阻或低阻），同步时钟设置、时间设置
- 信令链路参数设置：
-协议类型：根据实际测试接口类型选择对应的协议；
-时隙选择：根据实际情况正确选择信令所在的时隙（1-31）
-速率选择： 16K、64K、2M
- 支持64K透明数据流采集
- 输出接口设置：IP地址、端口号
- 采集系统主从备份设置：根据具体需要设置信令链路采集主从备份，当主采集系统告警时，自动从备份采集系统传输采集数据
统计功能：
链路统计：FISU，LSSU，MSU的个数和比例；重发MSU，错误信号单元的个数和比例。在此基础上计算每条链路负荷。
告警监视
SPAS_FS能够监测到每个信令链路上的传输告警和信令告警。
传输告警包括：
- E1接口：No Signal，AIS，No Frame，Distance Alarm
信令告警包括：
- 信令告警：No Frame
- 信令错误：Truncated，7 Ones，Too Short，CRC-16 Error
SPAS_FS能立即显示告警的状态，并且能把告警保存在记录中或者通过数据接口或网络接口通知后台服务程序。
条件过滤：
消息过滤条件、告警过滤条件。
3 同类产品比较
我公司团队中的几位主要技术人员均在电信领域中的交换、信令、IP协议、网管、嵌入式操作系统等方面有多年的实际工作经验。SPAS-SF信令采集器是基于SPAS可编程软交换平台这一思想开发的。它和一般脱胎于测试仪表的信令采集系统有以下不同：
1） 具有4K*4K的交换网络：
此功能在七号信令网管中用下不大，但在信令计费中是必不可少的。
2） 每块单板上具有100M以太网接口：
此功能方便组网和维护，也可通过此接口和主机通讯完成各种应用功能。
3） 模块化设计，超大容量可平滑扩容：
原来的七号信令网管系统只对骨干网的信令进行采集，数量相对较少，用测试仪表或工控机插卡的方式可以解决。而信令计费是对全网的所有信令链路进行数据采集，其容量要求是很大的。原先的方案是无法满足要求的。
4） 电信级产品，支持插拨、双备份：
原先七号信令网管监测系统对可靠性要求较低，因为七号信令网本身的故障较少，因而监测系统只要不和信令网同时发生故障（此概率很小），运营商即可接受。因此，运营商不要求热插拨、双备份。这样，用测试仪表或工控机插卡的方式可以胜任。而信令计费系统一旦发生故障直接导致话费损失，这是电信运营商绝对不能容忍的，因此热插拨是必须的。
4 SPAS-SF系统可靠性测试
测试目的：测试SPAS-SF对数据采集的处理能力、通过TCP/IP的传输能力、长时间运行的稳定性.
测试仪表: 北京直真节点技术开发有限公司的ZJ-HDC/SMA-2003信令测试仪

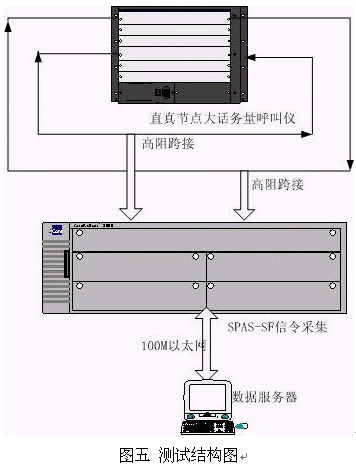

测试方法：
- 利用七号信令呼叫仪进行大话务量呼叫，用SPAS-SF的两条E1高阻（2K）跨接在呼叫的信令链路E1的接收和发送端，完成信令链路的采集；在采集内部重复配置64次信令链路的收时隙和发时隙，使呼叫放大64倍，等同于系统同时采集64对信令链路的收发；
- 理论结果：仪表产生呼叫的时间间隔是：50ms/次，每小时产生的呼叫是：72000次，通过放大后，每小时的呼叫为：72000*64=460.8万次；利用主叫挂机，每次呼叫平均传递的包数是5个，所以每小时采集的包数为：460.8万*5=2304万；测试时间长度24个小时，总数包个数：2304万*24=55296万
- 接收的数据服务器是我公司的测试接收程序
测试结果：经过24个小时的呼叫测试，我公司测试接收程序接收的消息个数与直真节点仪表呼叫产生的消息一致。
5 典型应用
用户可使用SPAS-SF并依照有关规范的要求，对新安装的协议或交换设备以及升版或新发布的软件进行有效性和一致性测试。
- 落地短信
- 录音系统
- 实时计费及网间计费
- 详细的故障分析
- 日常维护
- 网络性能分析
- 基于信令监测的增值业务

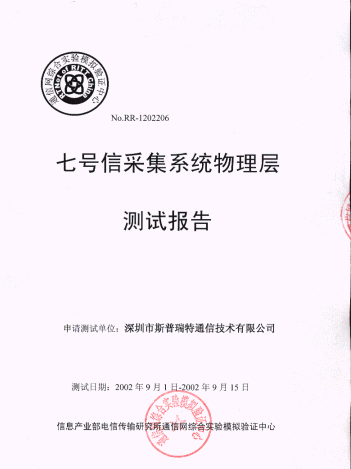

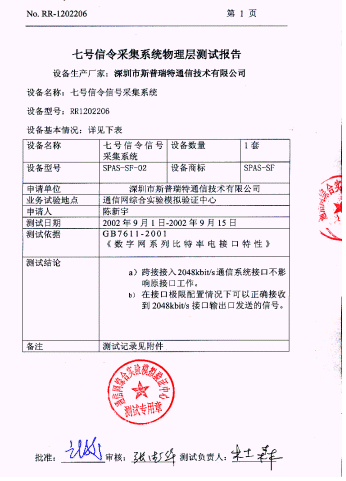

6 信息产业部测试报告
