Aculab中继线路监控卡

2004/02/23

。。Aculab提供几种PCI总线格式的线路监控卡，这类卡能实现多达两个中继线容量的双向监控功能。其中一种是基于Aculab的E1/T1数字网络接口卡，适合监控线路的活动状态，用于呼叫记录功能。另一类是基于Prosody PCI DSP资源卡，在实现线路监控的同时，还能把中继线上的话音通信内容录下来，非常适合开发综合的、紧凑的和经济的解决方案。

体系结构

。。线路监控卡的高阻抗接收器与E1/T1 PRI数字中继接口的发送/接收端相连，确保能监控发送/接收双向数据流，并把获得的与呼叫相关的信息通过API反馈给应用程序。

。。线路监控卡使用Aculab E1/T1 PCI数字接口卡的基板，上面安装的是高阻抗的PM2或PM4主速率接口模块。可选的DSP模块能把双向的通话融合起来，并可以录制成单一的数据流。如果这些PM2或PM4接口模块搭载在Prosody PCI基板上，能使开发商充分利用多种语音处理算法，来实现更加复杂的功能，例如采用可变速率录音，以减少磁盘存储容量等。

。。此外，这种中继接口的连接方法，能保证即使监控卡挂起时，也不影响被监控的E1/T1中继的正常工作。这个特性在实际应用中非常重要，例如在金融处理呼叫中心业务里，任何服务中断都意味着损失。

呼叫信息

。。当线路上的呼叫激活时，应用系统可以把相关的D通道信息(如主叫号码和被叫号码)通过统一的API和B通道信息(通话)关联在一起。这个特性对录音功能大有裨益，如可以有选择地根据指定的电话号码来录音。

应用

。。对于那些希望监控和录制数字网络内的通话内容，而又不想更新原有的PBX或ACD设备的用户而言，这类线路监控卡尤其有用。由于板卡的结构确保不会干扰已有设备的正常工作，所以在这种应用里使用线路监控卡很理想，比如呼叫中心(CRM，培训和评估机构)、金融机构的应用等。

优势－产品迅速进入市场

。。通过扩展的Aculab统一API，可以方便地得到与呼叫有关的信息，确保监控和录音等应用系统的开发和项目实施。对于那些已有ISA总线平台的用户而言，移植到PCI环境很容易。此外，能够被监控的ISDN协议很多，包括DPNSS、DASS2和AT&T等，使得应用系统的全球安装成为可能。标准的设备驱动程序支持Windows XP/2000、Linux和Sun SPARC Solaris。预知详细信息请访问Aculab网站的"软件下载"网页。

技术总结

物理特性		E1/T1 PCI监控卡	Prosody PCI监控卡
板卡格式		PCI全长
单槽空间占用		是
数字网络接口		1或2个E1/T1中继
网络连接器		2或4个T型连接器，带RJ45/RJ48C和 BNC适配器
接口阻抗		75，100或120欧姆
协议支持		E1/T1 PRI
CT总线互连		H.100
CT总线负荷因子		1
任意总线时隙交换		是
总线类型		PCI 32通用(3.3/5V) 33MHz
信令协议本地处理		是
电信协议认证		请参考www.aculab.com/products/protocols_and_approvals
EMC标准		全部符合
安全标准		全部符合国际标准，包括CB, UL,CUL等
最大功耗(瓦)		20W	23W
工作环境	温度	0-50度
	湿度	10-95%，非凝露状态
	纬度	0-2500米
操作系统支持		Windows XP/2000；Linux；Sun SPARC Solaris
增强功能
两通道融合		DSP32*	需要Prosody DSPs**
综合语音处理		不适合	需要Prosody DSPs

注：
* E1/T1 PCI监控卡发送和接收通道的叠加特性，与采用A律/Mu律编码无关
** 利用Prosody DSP资源来处理通道叠加，还可同时实现增益控制和文件录音功能

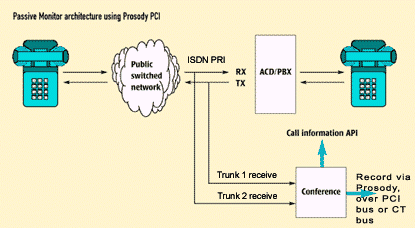

利用Prosody PCI监控卡实现监控功能的系统结构

Aculab公司供稿 CTI论坛编辑
