信令与媒体网关GroomerII的卓越IP和SS7处理能力

2006/11/17

1．简介
　　本文旨在介绍英国Aculab公司的媒体处理网关GroomerII在七号信令和IP领域的独特处理能力，帮助您了解该产品是如何满足应用和市场需求的。

2．市场背景

　　通信市场对协议转换和媒体网关的需求日益强劲。现在，方案供应商、网络运营商和企业不但要面对世界范围内众多基于TDM的协议，还要适应向NGN过渡期间市场对IP协议（SIP和H.323）的需求。

　　采用H.323或SIP协议，运营商在加速实施基于IP的国内/国际网络架构，来突出新业务和建立新的效益增长点的能力。然而，传统的TDM设备仍然会在若干年内存在。这个毋庸置疑的事实说明：电路交换方式正式消失前，业界对网络互连和协议转换的旺盛需求是显而易见的。

　　采用IP架构提供语音业务的运营商，需要能处理H.323/SIP和电路交换领域的SS7/ISDN PRI (甚至CAS) 之间协议转换的网关，来保证向企业或个人客户提供可靠的、高质量的和功能丰富的语音业务的能力。

　　通信设备制造商（TEM）和系统集成商建立呼叫中心和企业解决方案时，也需要这类网关把新型的IP产品和传统的PBX，抑或R2 CAS网络互连在一起。

　　这类网关功能在融合通信领域内的、以语音为中心的应用中也是不可或缺的。只需添加网络构件单元，无需建立新的网络架构就能引入新的业务，因而显著减少了开发时间。IP网络的实施对增长一个国家的电话普及率也大有裨益；在这个市场里，典型地如：中国、东欧、印度、南美和部分非洲国家，运营商可以据此以低成本迅速铺开一些基本的话音通信业务。

　　业界分析家普遍认为，网关的地位在通信网内将日益突出。运营商为呼叫中心用户或企业托管网关设备并不鲜见。这些组织拥有的不仅是网关设备，更是业务。另一方面，传统语音交换机，如C4/C5和PBX被软交换和SBC逐步取代的趋势也在不断探索中。我们预计这个过程会在15-20年内完成。

　　所有这一切意味着：业界对网关以及网络不同层之间的协议转换功能的需求将持续升温。

3．Aculab公司的GroomerII

　　选择具备不同网络之间互连能力的产品涉及多种考虑。原则性的因素包括：丰富的技术特性、软硬件选择的灵活性、系统容量、可扩展性、支持、费用及可能涉及的专利限制等；当然还有更重要的就是：协议支持的广泛性。在这个范畴内，GroomerII能从容应对实际应用中可能遇到的各种挑战，是业界有口皆碑的解决方案性价比不会输给世界范围内的业界任何一款此类产品。

　　作为适应性很强、高密度的协议转换器，GroomerII还具备路由选择和交换处理等其他功能，且在不断发展与完善中。可订制的GroomerII能同时支持与电路交换网和IP网络的连接，可以在各种情景下满足多种多样应用的需求。因此，GroomerII作为信令和媒体网关，也能在传统设备和下一代的IP(H.323和SIP)网络的互连方面扮演重要的角色。此外，作为独立的、完整的设备，GroomerII为客户提供了巨大的灵活性，支持众多的、传统上必须由单独的软交换机 / 呼叫管理器完成的功能，如：路由规划和计费等特性。

4．为什么要选用GroomerII?

　　Aculab的GroomerII充分利用了公司在数字网络接口及所支持的世界范围内的通信协议方面的优势，多年来一直活跃在市场上。不管TDM向IP网络的过渡需要多长时间，GroomerII都能游刃有余地使客户享有融合通信带来的便利。

（1）. 数字网络接口及世界范围内的通信协议

　　Aculab在支持新型信令协议方面长期具有令人艳羡的声誉，所支持的协议集在不断扩大。公司一如既往地贯彻这样的原则：客户在需要时可以随时随地下载所需的协议软件。有关这些丰富的协议方面的信息，包括CAS、ISDN、SS7、IP等类别，可以在Aculab公司的“通信协议及认证”网页上浏览。

　　Aculab在协议转换方面拥有多年的成功经验。Groomer早在1994年就投放市场，用来解决全球范围内的业务运营商和TEM所面临的网络连接兼容性问题。此后，历经不断地发展与完善，过渡到现在大家更熟悉的GroomerII。

　　GroomerII支持世界范围内绝大多数的网络互连和协议转换需求，包括：ISDN 网络、SS7 (ITU-T ISUP) 、H.323、SIP、各种随路信令（CAS）和R2信令变种。

　　GroomerII用作媒体网关时，为客户提供了巨大的灵活性。它能支持众多的、传统上必须由单独的软交换/呼叫管理器完成的功能，如：路由规划和计费特性。此外，H.323和/或SIP协议可以和TDM信令同时进行转换。

（2）.降低实现融合通信的成本

　　传统上，业务运营商被迫维护昂贵的PBX系统来保证接续。同样地，设备制造商为了确保不同网络间的互连，需要不停地投资于新产品的研发。而且，当传统的电路交换网络和基于IP的网络需要互连时，运营商和TEM面对的挑战更为尖锐。而GroomerII恰恰可以扩展已有通信基础设施的适应能力，降低成本，并产生更大的效益。

5．何时需要GroomerII？

(1). 所有客户

希望得到一个单系统解决方案

快速进入市场您无需担心协议转换产品的质量，也不用针对不同国家的不同网络环境做不同的测试；

您希望在一个机箱内能同时进行多种协议转换，包括H.323和/或SIP以及SS7、 ISDN PRI和CAS等之间的转换；

您希望见到的是一个基于业界相关标准的方案。

(2). 方案供应商

您的目标企业客户混合使用传统网络和下一代网络；

您希望在传统的TDM设备和您的产品 / 解决方案之间添加可扩展的外部IP接口。

(3). 业务供应商

您希望保护以往对TDM设备和相关基础设施的投资价值，同时内在或外在全方位地发挥IP的优势；

您设法寻求一个可扩展的网关解决方案，实现TDM和IP之间的互操作及呼叫路由管理；

您期望为已有的业务解决方案添加灵活的IP处理能力。

(4). 企业客户

您期望充分发挥新兴的IP业务带来的经济性的同时，能确保已有的PBX和企业内部网络继续服务若干年；

采用IP网络承载话音业务，可靠性和业务的可获得性是关键因素。鉴于此，您希望在IP网络的运行一旦出现故障时，能把呼叫业务快速倒换到PSTN网络上来，重建呼叫路由；

您需要附加的处理功能，如：呼叫路由管理，外部数据库连接，以及DDI和IP之间的地址翻译等。

6．应用示例

(1). 基于SIP的VoIP网关，针对批量VoIP用户

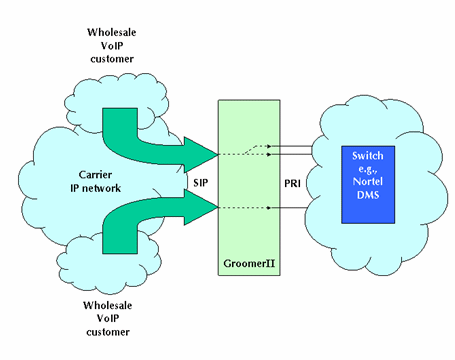

　　采用Aculab公司的GroomerII，可以在每个呼叫的基础上，同时实现SIP和ISDN PRI信令的连接，如图1所示。

　　图1中的GroomerII支持PRI协议，如：NI-2、ETS300和INS1500等，可以实现网关的功能把运营商自己的电路交换网和IP网络相互连接在一起。这种设置允许网络运营商向其他业务供应商提供批量VoIP业务。这类业务运营商据此可以向他们的客户提供具有区分性的业务，如：利用SIP电话呼叫等。

　　在此应用中，运营商的电路交换设备和1U GroomerII集中在同一机房。这种设置可以实现该地区内的IP连接。GroomerII完成的是该区域的SIP到TDM之间的协议转换。

　　尽管图中没有直接显示出来，其实，几台1U型号的GroomerII还可用作远程网关，可以在更大的区域内实施，来满足更多客户的需求。一台1U型号的GroomerII在这里可以实现4E1的容量，支持多达120个IP呼叫。

　　这里用到的GroomerII的一个关键特性是：把客户接续到单个或多个TDM端口的能力，如图所示，多个PRI中继连接到电信局的交换机（如：DMS100）上。通过配置GroomerII的路由表，呼叫可以方便地接续到任一联接在DMS100交换机上的中继上。

　　呼叫流程始于VoIP用户（图中的“wholesale VoIP customer”），通过运营商的IP网络后，进入GroomerII。每一个VoIP集团用户拥有属于自己的特定PRI中继，GroomerII的作用是把呼叫转换并接续至相应的中继线路上。据此，DMS100交换机可以按呼叫量或按秒对特定中继上的所有呼叫进行计费。

(2). 七号信令网络和IP网络的互连

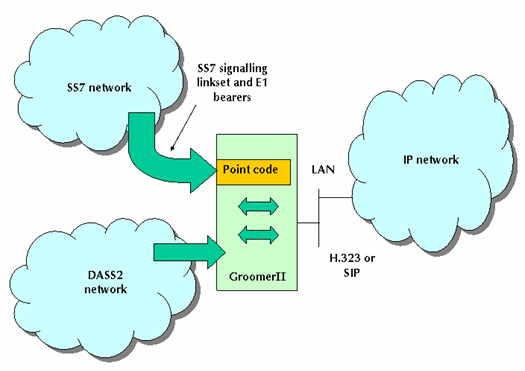

　　由于Aculab支持ITU-T SS7 ISUP，GroomerII通过双信令链路，以信令点的形式与SS7网络相联。GroomerII可以配备多种不同的SS7协议软件，每个SS7链路集可控制多达32个E1中继的电路组。

　　如上所述，GrommerII可以安装不同的协议软件。图2中的系统配备了SS7和DASS2的GrommerII，担当与IP网络相连的网关，完成IP呼叫。

　　来自SS7或DASS2网络的呼叫首先中止于GrommerII，然后重建，连接到IP网络。如果呼叫始于SS7网络，SS7链路集上承载的呼叫控制和信令信息可以提取出来，传递给系统并进行处理。根据呼叫的目的地址，该信令信息可以转换、并以SIP呼叫控制信令的形式，在呼出的方向重建。

　　始于DASS2网络呼叫的处理方式是完全类似的。E1线路上的D通道信息提取出来，经过转换，然后通过SIP呼叫控制协议栈，用于呼出方向。语音和数据的交换直接通过GroomerII进行，来话呼叫TDM流上的B通道数据同时转换为去话呼叫的RTP语音数据帧。

　　如果呼叫始于IP网络侧，处理过程则刚好相反。

(3). 企业网关应用

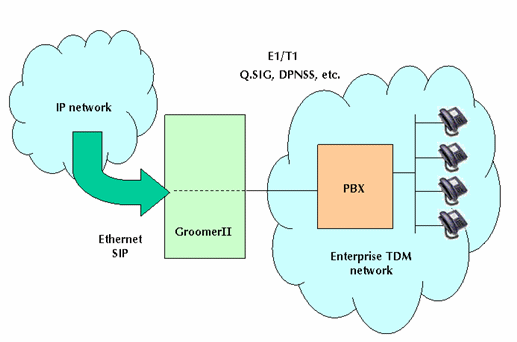

　　由于有了Aculab的GroomerII，如图３所示，SIP可以在每个呼叫的基础上，和包括ISDN在内的任何协议协同工作。

　　图3的例子内，GroomerII安装了SIP和PRI信令协议Q.SIG或DPNSS等，以网关的形式实现基于IP的网络和企业PBX之间的互连设备。鉴于以往在传统PBX方面的投资显著，这种以变通的方式支持IP语音很重要，也很实际。

　　图中所示的IP网络可以是ISP提供的，也可以是IP专网，或者是企业的广域网(WAN)。

　　在PBX和IP网络之间安置网关，企业可以从容地把语音和数据网集成在一起，使得传统电话可以和IP电话通信。而且，允许PBX可以在WAN范围内工作。显然，这种集成方式可以有效节省昂贵的中继成本。

　　这种方法对需要用网关单元构建企业解决方案的电信设备制造商（TEM）也很实用。出于类似的考虑，呼叫中心开发商和系统集成商也需要GroomerII，以便把新兴的、基于IP的产品和传统的PBX集成起来。

7．结论

　　综上所述，业界对协议转换和媒体网关的需求是显而易见的。当今时代，不但是方案供应商、网络运营商和企业需要面对世界范围内的、基于TDM的信令协议，而且，随着产业向下一代IP网络的逐步过渡，与IP终端的连接能力也越来越重要。

　　通过IP架构提供语音业务的运营商，可以采用能实现IP到CAS、ISDN或SS7转换的网关，与电路交换网相连。据此，这些运营商可以向企业或个人IP客户提供可靠的、高质量的和功能丰富的语音业务。

　　TEM和系统集成商可以采用网关单元，提供呼叫中心和企业解决方案，把新兴的、基于IP的产品和传统的PBX集成起来。

　　网关功能对产品进入那些已经解除管制的、新兴的以语音为核心应用的市场至关重要。只需添加功能部件，无需搭建新的通信基础设施，就能为客户提供服务，显著地缩减了开发新业务和新特性所需的时间。

　　选择能够使不同网络互连的设备的原则包括：技术特性、软硬件的可选择性、系统容量、可扩展性、支持水平、费用以及所支持的协议的广泛性等。

　　Aculab公司的GroomerII是解决此类问题的关键。它能从容应对实际应用中可能遇到的各种挑战，在业界是有口皆碑的！GroomerII可用于多种多样的应用场合，无论是电路交换网还是IP网，都能满足不同应用的特殊需求

　　GroomerII作为具有很强自适应能力的、综合性的信令和媒体网关，必将在传统通信设备和方兴未艾的下一代网络的互连互通中起到举足轻重的作用。

Aculab公司供稿　CTI论坛编辑
