炬元通讯信令采集单元产品

2004/06/21

目录

　　1. 概述
　　2. 功能性能
　　3. 网络结构
　　4. 接口
　　 4.1 网络接口
　　 4.2 API接口
　　5. 应用领域
　　6. 技术指标说明

1.概述

　　炬元信令采集单元（PSCU）是以高阻接入的方式跨接在信令链路上，实时采集信令链路上的消息，经初步分析处理后传递给SDPC(信令数据处理中心)，SDPC对信令信息经过分析处理后得出结果，来提供网络性能优化的实时数据、故障分析结果、统计报表等。

　　为了满足信令网络的发展的需要，本设备采用当前业界最先进的技术，提供多样性的接口如多链路、多时隙、高速2M链路等。在系统设计上，采用模块化结构设计，来满足用户平滑、不中断业务的扩容与升级。

　　PSCU支持在多种信令链路上进行数据采集，目前只支持SS7透明采集方式。

　　1.1 名词解释

　　PSCU：Programmable Signaling Collecting Unit, 炬元通讯可编程信令采集单元
　　SDPC：Signaling Data Process Center, 信令数据处理中心（客户提供）
　　PSB：炬元通讯可编程信令处理板
　　SF：Signaling Filter, 信令过滤模块
　　DCN：综合数据通信网

2.功能性能

　　2.1 性能指标

单个采集单元最多可提供16条E1的接入能力

每个采集单元最多可插8块64Kb/s & 2Mb/s信令处理卡（PSB），每块PSB最多可处理32对64Kb/s信令链路或处理1对2Mb/s高速信令链路

单个采集单元最大支持256对64Kb/s链路或8对2Mb/s高速信令链路的采集要求，并可无限叠加组网

采集单元对每对64Kb/s信令链路的采集处理能力达1.0Erl，对每对2Mb/s高速信令链路的采集处理能力超过0.9 Erl

PCI平台的采集单元，系统设计可靠性达到99.996%（cPCI平台可达99.998%）

原始信令存储能力：根据硬盘配置而定

采集单元时钟符合ITU-T G..812规范

　　2.2 时间同步的准确性

同一远端站内各前端采集单元之间的时间误差优于±5毫秒

同一前端采集单元内各信令采集卡之间的时间误差优于±2毫秒

3.网络结构

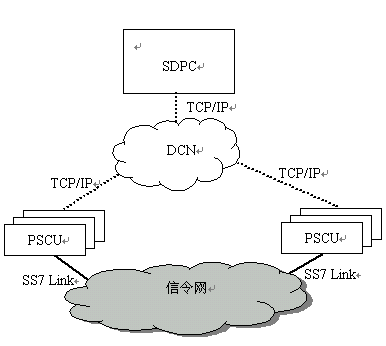

　　PSCU产品在七号信令网监测系统中的应用网络结构如下

4.接口

　　4.1 网络接口

　　物理接口：符合ITU-T G.703
　　接口方式：支持75欧非平衡式、120欧平衡式和高阻（≥2K欧姆）跨接

　　4.2 API接口
　　PSCU产品的应用编程接口(API)和PSG产品系列API全面兼容，向客户TCP/IP方式的API接口。

5.应用

　　5.1 应用领域
　　PSCU产品主要可应用于以下领域：

信令网监测

第三方计费

互连互通业务监测

信令网测量

　　5.2 应用示例

　　在移动网的应用（只监测MSC相关链路）

　　在固定网的应用

6.技术指标说明

　　下表列出信令采集单元产品的技术指标。

表2. PSCU产品技术指标

	PSCU（单板，1U）	PSCU（多板，4U）
性能指标
PSB信令板数	1	8
支持接入E1数	2	16
可采集信令链路数	32对	256对
中继接口
平衡（120Ω）物理接口码率码型非平衡（75Ω）物理接口码率码型	RJ45 2.048 Mbits/s ± 100ppm HDB3 BNC（同轴电缆） 2.048 Mbits/s ± 100ppm HDB3	RJ45 2.048 Mbits/s ± 100ppm HDB3 BNC（同轴电缆） 2.048 Mbits/s ± 100ppm HDB3
网络接口
LAN接口	10/100M以太网接口	10/100M以太网接口
信令接口
信令链路比特率	64 Kbps	64 Kbps
信令时隙位置	1~31时隙任意配置	1~31时隙任意配置
Host操作系统要求
SCO Unix、Linux、SCO Unixware
尺寸
机架	1U	4U
宽´高´深直流电源/功率交流电源/功率重量	19″ ´ 1U ´ 500mm -48V/180W 220V/200W 8kg	19″ ´ 4U ´ 478mm -48V/310W 220V/400W 16kg
环境条件
运行温度湿度震动	0℃ ~ 40℃ 10% ~ 95% 1Grms	0℃ ~ 40℃ 10% ~ 95% 1Grms

广州炬元通讯公司供稿 CTI论坛编辑
